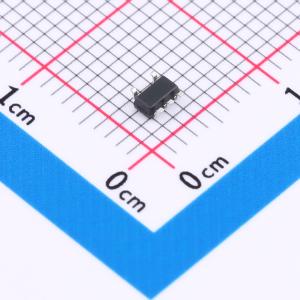

TP2121-TR
1.8V、600nA微功耗、轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP212x 是超低功耗、高精度 CMOS 运算放大器，每个放大器的最大电源电流为 950nA，典型输入偏置电流超低，仅为 1fA。模拟微调与校准程序可将输入失调电压降至 1.5mV 以下，精确的温度补偿技术使失调电压温度漂移为 0.5μV/°C，这使得 TP212x 能在高增益系统中使用，且不会产生过大的输出失调误差。TP212x 在 1000nF 容性负载下为单位增益稳定，具有恒定的 18kHz 增益带宽积（GBWP）、10mV/μs 的压摆率，适用于低频应用，如电池电流监测和传感器调理
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2121-TR
- 商品编号
- C248708
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 18kHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 10V/ms | |
| 输入偏置电流(Ib) | 0.001pA | |
| 输入失调电流(Ios) | 0.001pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 170nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 130dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~6V | |
| 双电源电压(Vee~Vcc) | -3V~-900mV；900mV~3V | |
| 功能特性 | 使能/关断功能；ESD保护 |
商品概述
TP212x系列是超低功耗、高精度CMOS运算放大器，每个放大器最大电源电流为950 nA，典型输入偏置电流低至1 pA。通过模拟微调和校准程序，输入失调电压可降低至1.5 mV以下，精密温度补偿技术使失调电压温漂低至0.5 μV/°C，这使得TP212x可在高增益系统中使用，而不会产生过大的输出失调误差。TP212x系列在1,000 nF容性负载下保持单位增益稳定，具有恒定的18 kHz增益带宽积和10 mV/μs压摆率，适用于低频应用，例如电池电流监测和传感器信号调理。TP212x可在1.8 V至6.0 V的单电源电压或±0.9 V至±3.0 V的双电源电压下工作。超越电源轨的输入和轨到轨输出特性允许充分利用电源电压范围进行信号处理。这些综合特性使TP212x成为电池供电应用的理想选择，因为它们能最大限度地减少电池寿命期间电源电压变化引起的误差，并保持高共模抑制比。手机配件、无线远程传感、备用电池传感器以及单节锂离子或两节镍镉/碱性电池供电系统均可受益于TP212x运算放大器的特性。
商品特性
- 每个放大器最大电源电流：950 nA
- 具有10-mV/μs压摆率的稳定18 kHz增益带宽积
- 最大失调电压：1.5 mV
- 超低V_os温漂：0.5 μV/°C
- 典型输入偏置电流：1 pA
- 高开环电压增益：120 dB
- 对1,000 nF容性负载保持单位增益稳定
- 轨到轨输入/输出电压范围
- 输出可提供和吸收20 mA负载电流
- 输入过驱时无相位反转
- 超低单电源工作电压低至+1.8 V
- 工作温度范围：-40°C 至 125°C
- 稳健的6 kV HBM和1.5 kV CDM ESD等级
- 绿色环保、通用型封装
应用领域
- 手机及配件
- 电流检测
- 无线远程传感器
- 环境/气体/氧气传感器
- 阈值检测器/鉴别器
