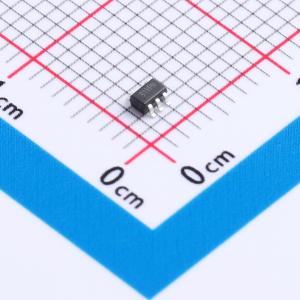

温馨提醒：图片仅供参考，商品以实物为准
TP5591U-CR
低噪声、1.8V、3.3MHz、轨到轨输入输出、零漂移运算放大器
- 描述
- 是一系列单通道、双通道和四通道斩波稳定零漂移运算放大器，针对 1.8V 至 5.5V 或 ±0.9V 至 ±2.75V 的单电源或双电源操作进行了优化。具有非常低的输入失调电压和低噪声，1/f 噪声拐点低至 0.1Hz。设计用于在最小化功耗的同时，实现低失调电压和失调温度漂移、宽增益带宽以及轨到轨输入和输出摆幅。可提供低失调电压（最大 20μV），并在时间和温度范围内实现接近零的漂移，同时具有出色的共模抑制比 (CMRR) 和电源抑制比 (PSRR)。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5591U-CR
- 商品编号
- C248601
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 5uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 3.3MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 2.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 127dB | |
| 输入电压噪声密度(eN) | 17nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 60pA | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；零漂移/自动稳零 |
商品概述
TP5591/TP5592/TP5594 系列是单通道、双通道和四通道的斩波稳定零漂移运算放大器，针对 1.8 V 至 5.5 V 的单电源或 ±0.9 V 至 ±2.75 V 的双电源工作进行了优化。该系列具有极低的输入失调电压和低噪声，其 1/f 噪声拐点频率低至 0.1 Hz。该系列设计旨在实现低失调电压和低失调温度漂移、宽增益带宽以及轨到轨输入和输出摆幅，同时最大限度地降低功耗。该系列可提供低失调电压（最大 20 μV），并在时间和温度变化下具有近乎零的漂移，同时具备出色的共模抑制比和电源抑制比。所有版本的工作温度范围均为 -40°C 到 125°C。
商品特性
- 低失调电压：最大 20 μV
- 零漂移：0.01 μV/°C
- 超低噪声：输入噪声电压在 1 kHz 时为 17 nV/√Hz；0.1 Hz 至 10 Hz 噪声电压为 370 nVPP；1/f 噪声拐点频率低至 0.1 Hz
- 3.3 MHz 带宽，2.5 V/μs 压摆率
- 低电源电流：每放大器 470 μA
- 单电源工作电压低至 +1.8 V
- 低输入偏置电流：60 pA
- 高增益，127 dB 高共模抑制比和电源抑制比
- 过载恢复时间：35 μs
- 轨到轨输入和输出摆幅
- 工作温度范围：-40°C 到 125°C
应用领域
- 医疗仪器
- 温度测量
- 精密电流检测
- 精密低漂移、低频模数转换器驱动器
- 过程控制系统
- 精密电压基准缓冲器
