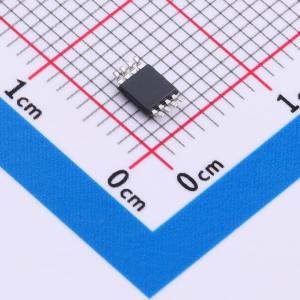

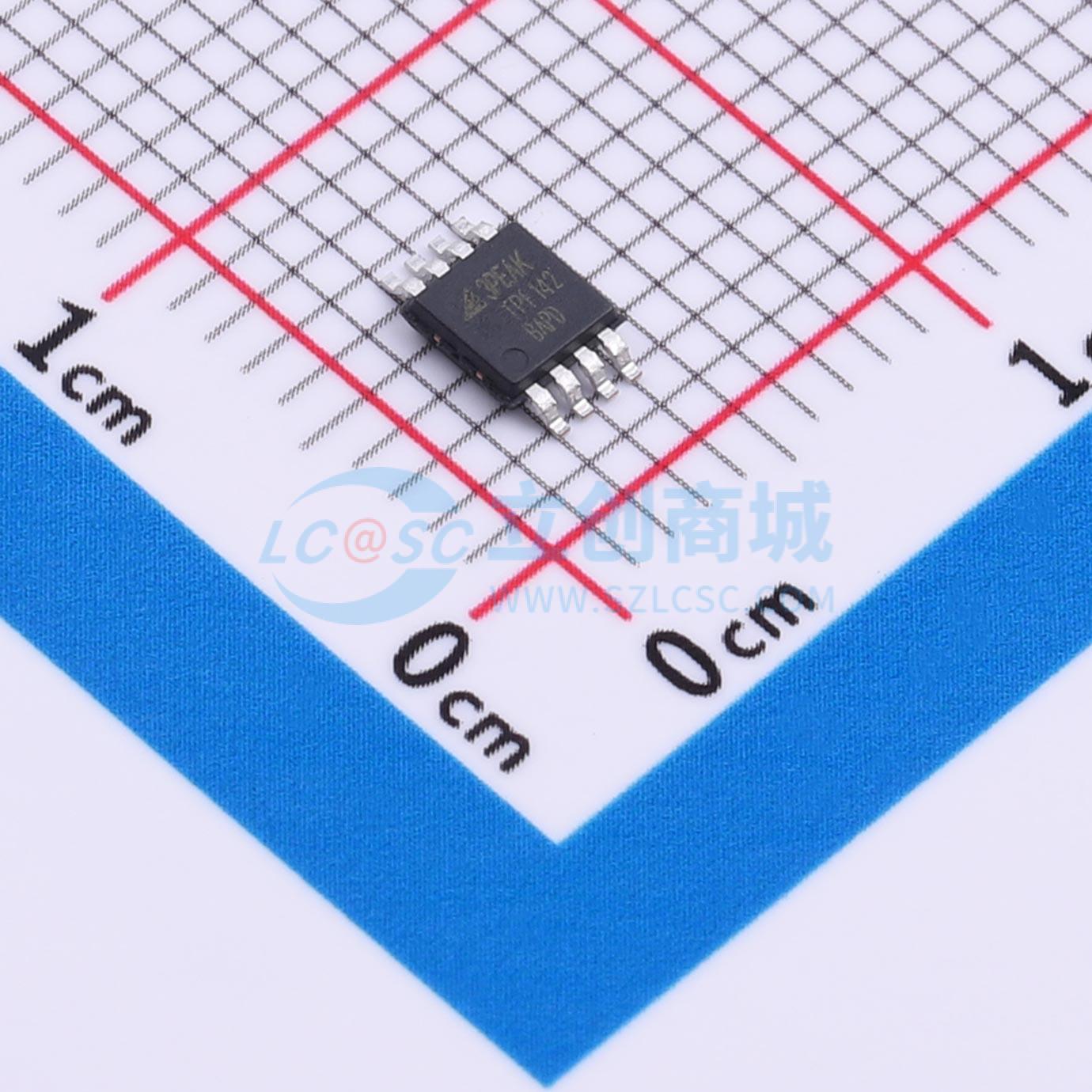

TPF142-VR
CVBS和全高清复合视频滤波器驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPF142-VR
- 商品编号
- C248596
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频放大器 | |
| 放大器数 | 2 | |
| 滤波器阶数 | 6 | |
| 带宽(-3db) | 9MHz；71.5MHz | |
| 微分增益 | 0.4% | |
| 微分相位 | 0.7deg |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 3V~5.5V | |
| 静态电流(Iq) | 14.5mA | |
| 功能特性 | 直流钳位/直流恢复；滤波器旁路；抗混叠/重建滤波器 | |
| 输出电流 | 65mA |
商品概述
它结合了优异的视频性能与低功耗，专为消费类应用设计，是一款高性能、低成本的视频重构滤波器。该器件集成了一个标准清晰度（CVBS）和一个高清晰度（HD）滤波通道。所有滤波器均具备六阶巴特沃兹特性，可用作数模转换器（DAC）重构滤波器或模数转换器（ADC）抗混叠滤波器。高清滤波器可被旁路以支持1080p60视频或高达四倍扩展图形阵列（QXGA）的RGB视频。作为其灵活性的一部分，输入可配置为交流或直流耦合输入。84 mV的输出电平偏移允许在输入为0 V时，输出端获得完整的同步动态范围。交流耦合模式包含一个针对复合视频（CVBS）、Y'和G'B'R'信号的透明同步头钳位选项。通过添加一个外部电阻至VS+，可轻松实现C'/P'B/P'R通道的交流耦合偏置。TPF142的轨到轨输出级具有6 dB增益，支持交流和直流线路驱动。能够驱动两条线路或75Ω负载，使其作为视频线路驱动器具有最大的灵活性。在3.3 V电源下，总静态电流仅为14.5 mA，使其成为对功耗敏感的视频应用的绝佳选择。TPF142采用MSOP-8封装（TPF142-VR）和TSSOP-14封装（TPF142-TR）。其工作温度范围为-40℃至+85℃。
商品特性
- 1路支持CVBS的标清视频滤波器和1路支持Y'Pb'Pr'-1080p、R'G'B'或VGA/SVGA/XGA的高清视频滤波器
- 优化的6阶巴特沃兹视频重构滤波器：CVBS通道：-3dB点位于9MHz；HD通道：-3dB点≥72MHz
- 支持多种输入偏置：直流耦合时提供80 mV电平偏移；交流耦合时提供透明输入钳位；交流耦合时支持外部直流偏置
- 极低静态电流：14.5 mA（在3.3 V时，典型值）
- 6 dB增益（2V/V），轨到轨输出
- 交流或直流耦合输出，可驱动双视频负载（75Ω）
- 宽电源范围：+3.0V至+5.5V单电源
- 强大的ESD保护：具备8 kV HBM和2 kV CDM ESD等级
- 绿色产品，采用MSOP-8和TSSOP-14封装
应用领域
- 视频信号放大
- 机顶盒视频驱动
- PVR
- DVD播放器视频缓冲
- 便携式或USB供电视频设备的视频缓冲
