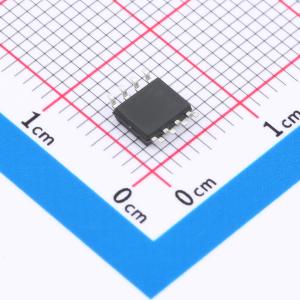

SN75176BDR(XBLW)

多点RS-485/RS-422

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 类型: 收发器电源电压: 4.75V~5.25V 驱动器/接收器: 1/1 工作温度: 0℃~+70℃
品牌名称: XBLW(芯伯乐)
商品型号: SN75176BDR(XBLW)
商品编号: C22451414
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

商品概述

SN75176B / SN65176B 是一款高速差分 TRI-STATE 总线/线路收发器，旨在满足 EIA 标准 RS485 的要求，具有扩展的共模范围（+12V 至 -7V），用于多点数据传输。此外，它与 RS-422 兼容。驱动器和接收器输出具有 TRI-STATE 功能，适用于整个 +12V 至 -7V 共模范围内。总线争用或故障情况导致设备内过大的功耗时，由热关断电路处理，该电路将驱动器输出强制进入高阻态。直流规格在 0 至 70°C 温度和 4.75V 至 5.25V 供电电压范围内得到保证。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	4.75V~5.25V
	节点数	32
	工作温度	0℃~+70℃
	静态电流	55mA
