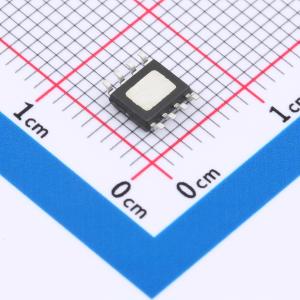

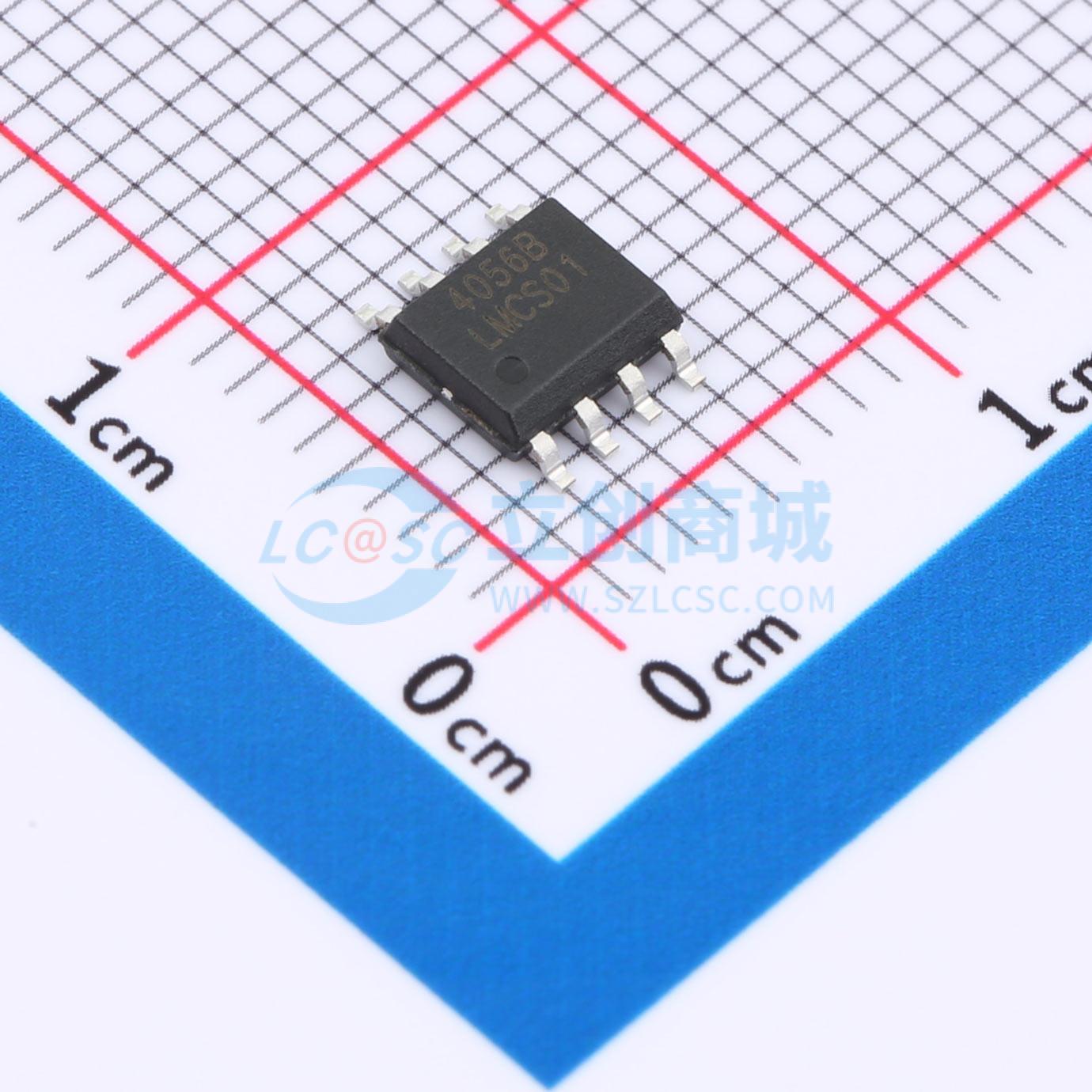

温馨提醒：图片仅供参考，商品以实物为准
TP4056EDTR(XBLW)
恒流/恒压线性充电电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输出电流：1A 电源电压：4.5V-6V 电池类型：单节锂离子电池
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- TP4056EDTR(XBLW)
- 商品编号
- C22451416
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.183167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~6V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 55uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
TP4056是一款完整的单节锂离子电池恒流/恒压线性充电器。其采用底部带散热片的SOP8封装，所需外部元件少，是便携式应用的理想选择。它适用于USB电源和适配器电源工作。内部采用PMOSFET架构并集成防倒充电路，无需外部隔离二极管。热反馈功能可自动调节充电电流，以在大功率操作或高环境温度条件下限制芯片温度。充电电压固定为4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压后降至设定值以下时，TP4056将自动终止充电循环。当输入电压移除时，TP4056自动进入低功耗状态，电池漏电流低于2μA。TP4056也可在有电源时置于停机模式，将供电电流降至60μA。其他功能包括电池温度检测、欠压闭锁、自动再充电以及两个用于指示充电状态和结束的LED状态引脚。
商品特性
- 高达1A的可编程充电电流
- 无需MOSFET、检测电阻或隔离二极管
- 用于单节锂离子电池、采用ESOP封装的完整线性充电器
- 恒定电流/恒定电压操作，并具有热调节功能，可在无过热风险的情况下最大化充电速率
- 精度达±1.5%的4.2V预设充电电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电功能
- 充电状态双输出、无电池和故障状态显示
- C/7~C/10充电终止
- 待机模式下的供电电流为55μA
- 约2.8V涓流充电器件版本
- 软启动限制浪涌电流
- 电池温度监测功能
- 采用8引脚ESOP带底部散热片封装（散热片接地）
应用领域
- 移动电话
- 便携式媒体播放器
- 数码相机
- 电子词典
- 全球定位系统
