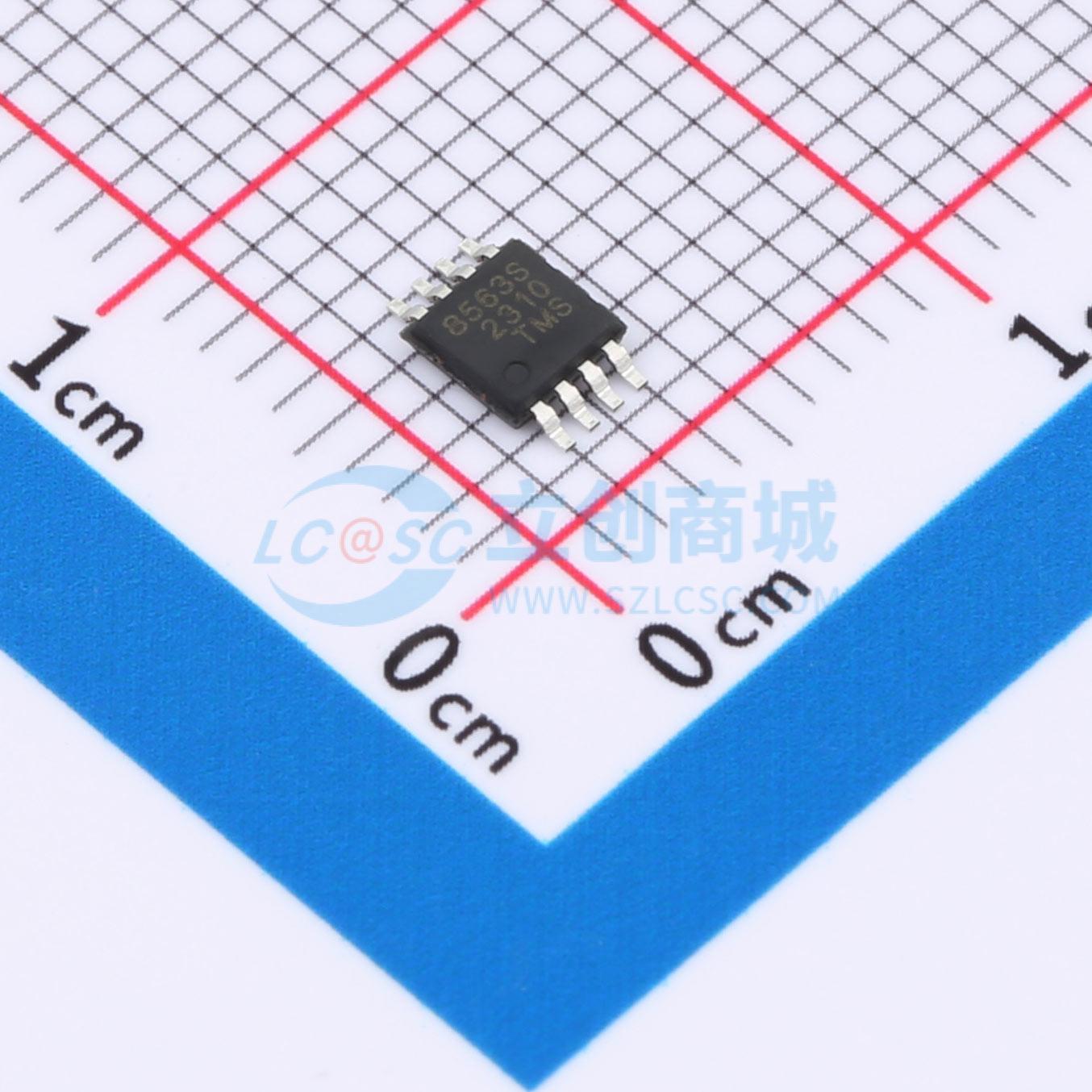

温馨提醒：图片仅供参考，商品以实物为准
PCF8563MDTR(XBLW)
I2C实时时钟/日历芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PIN TO PIN PCF8563TS/5,118 带 I2C 接口的实时时钟/日历芯片 工作电压（Vcc）2.5~5.5V 静态电流Iq(（Max）6uA
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- PCF8563MDTR(XBLW)
- 商品编号
- C22451418
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.25uA | |
| 工作温度 | -40℃~+70℃ | |
| 功能特性 | 倒数计时器；告警功能；可编程时钟输出；周期性中断输出 |
商品概述
PCF8563是一款低功耗CMOS实时时钟/日历芯片，提供可编程时钟输出、中断输出和掉电检测器，所有功能均通过I²C总线接口串行传输。最大总线速度为400K比特/秒，每次读取或写入数据时，内置的字地址寄存器会自动递增。
商品特性
- 基于32.768kHz晶振实现秒、分、时、星期、月、年的计时功能
- 带有世纪标志位
- 宽工作电压范围：2.5 ~ 5.5V
- I²C总线从机地址：读，0A3H；写，0A2H
- 可编程时钟输出频率：32.768kHz、1024Hz、32Hz、1Hz
- 闹钟和定时器功能
- 掉电检测器
- 集成内部振荡器电容
- 开漏中断引脚
- 典型低睡眠电流为0.25uA（VDD = 3.0V，TA = 25°C）
应用领域
- 手机
- 便携式仪器
- 电池供电产品
- 电视机
- 预付费电表
