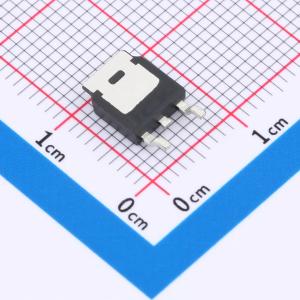

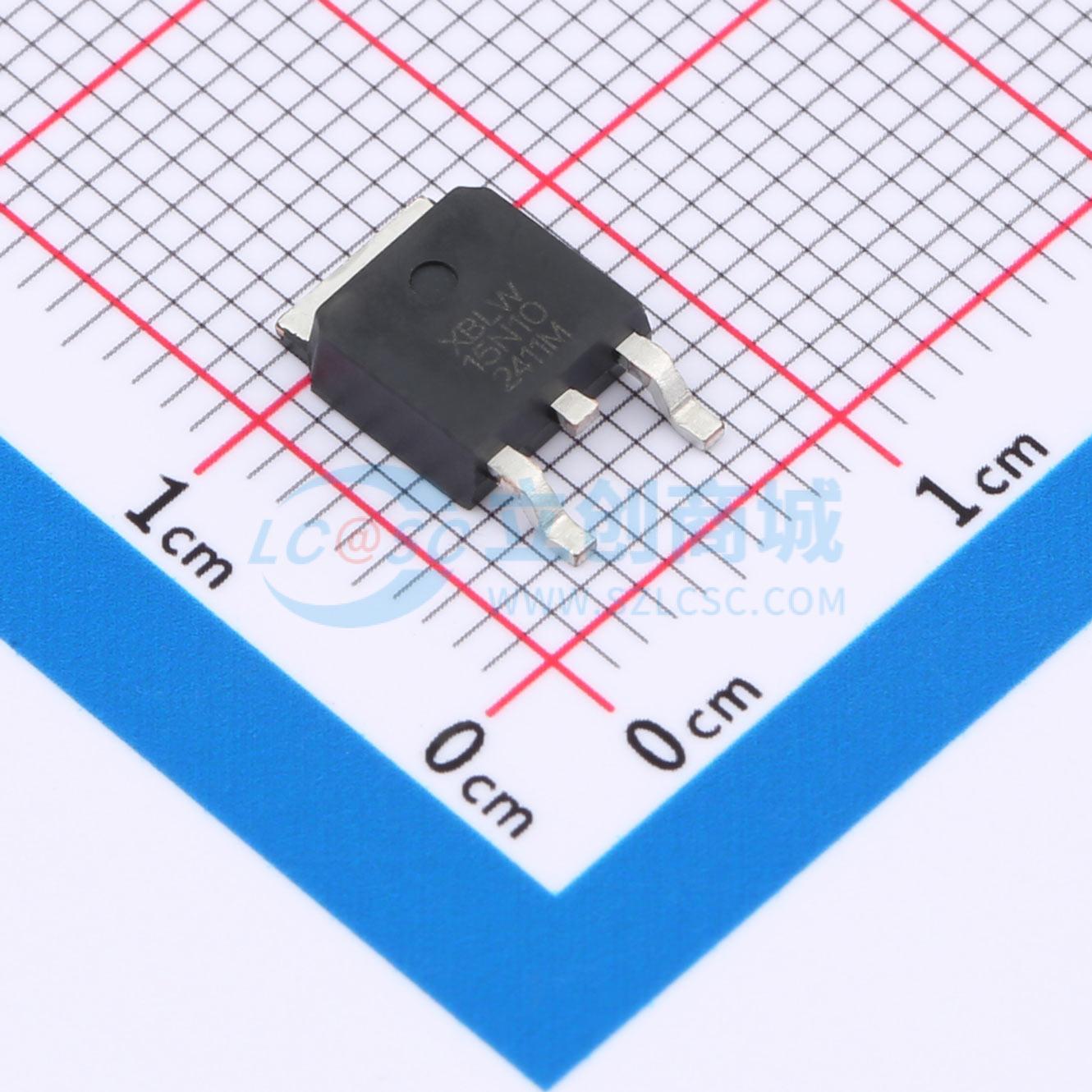

温馨提醒：图片仅供参考，商品以实物为准
15N10(XBLW)
1个N沟道 耐压:100V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 类型: N沟道 漏源电压(Vdss): 100V 连续漏极电流(Id): 15A
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- 15N10(XBLW)
- 商品编号
- C22451419
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 112mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26.2nC@10V | |
| 输入电容(Ciss) | 1.535nF | |
| 反向传输电容(Crss) | 37pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品概述
TO-263 塑封封装的 N 沟道场效应管。 N 沟道 MOSFET，采用 TO-263 塑料封装。
商品特性
- VDS = 100 V，ID = 120 A
- 10 V 时，RDS(on) ≤ 5.5 mΩ（典型值 4.7 mΩ）
- 4.5 V 时，RDS(on) ≤ 7.0 mΩ（典型值 6.0 mΩ）
- 无卤产品。
应用领域
- 高频开关和同步整流-电池管理系统(BMS)-电机-高频开关和同步整流-电池管理系统(BMS)-电机
