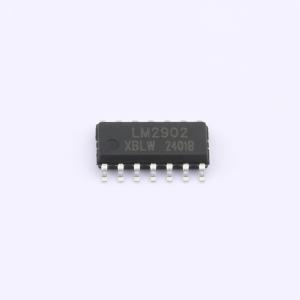

温馨提醒：图片仅供参考，商品以实物为准
LM2902DTR(XBLW)
四放大器集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 放大器数: 四路 增益带宽积(GBP): 800kHz 输入偏置电流(Ib): 20nA 压摆率(SR): 0.4V/us
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- LM2902DTR(XBLW)
- 商品编号
- C22451411
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 35mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
该电路性能卓越，包含四个独立的运算放大器，内置相位补偿电路，适用于接收器和音频系统，可作为音频均衡网络，也可用于其他应用场景。采用DIP - 14封装时，功耗为720mW；采用SOP - 14封装时，功耗为400mW。
商品特性
- 无需外部相位补偿电路
- 电源电压范围宽：单电源供电时，Vcc = 3~32V；双电源供电时，VCC = ±1.5V~16V
- 低功耗电流：Icc = 0.6mA（典型值）（RL = ∞）
- 输入电压范围可接近地电平
应用领域
- LM2902用于五频音频控制电路
