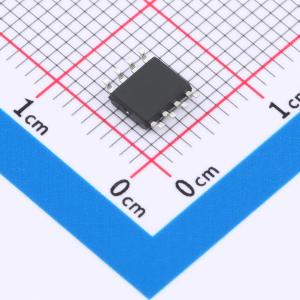

温馨提醒：图片仅供参考，商品以实物为准
MAX1044ESA(XBLW)
DC-DC电压转换
- 描述
- 输出类型: 固定 输入电压: 1.5V~9V 输出电流(最大值): 20mA 开关频率: 10kHz
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- MAX1044ESA(XBLW)
- 商品编号
- C22451410
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作电压 | 1.5V~9V | |
| 开关频率 | 1kHz；5kHz | |
| 工作温度 | -20℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反相式 | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | 内置 |
商品概述
MAX1044是一款采用特殊工艺制造的单芯片DC/DC电压转换集成电路。它具有反相、倍压、分压和多电压输出功能。可在1.5V~9.0V范围内稳定工作，且在全温度范围内无需任何二极管。每0.5V电压降可释放10mA电流。通过BOOST输入，可将振荡器频率提升至音频频段以上，减少输出纹波，从而减小外部电容容量。该芯片结合了低静态电流和高转换效率，内置振荡器控制电路和四个功率MOSFET转换开关。应用包括：负电压产生、倍压产生和输入电压1/2分压。该系列产品广泛应用于数据采集系统、便携式仪器等电子产品中。
商品特性
- 输入电压：1.5V~9.0V
- 低静态电流 典型值=65μA（@5V）
- 98%的功率转换效率
- 反相、倍压、分压和多电压输出
- BOOST引脚用于提高振荡频率
- 封装：DIP8、SOP8
应用领域
- 双电源运算放大器供电
- 数据采集系统
- 个人数字助理（PDA）
- 便携式仪表
