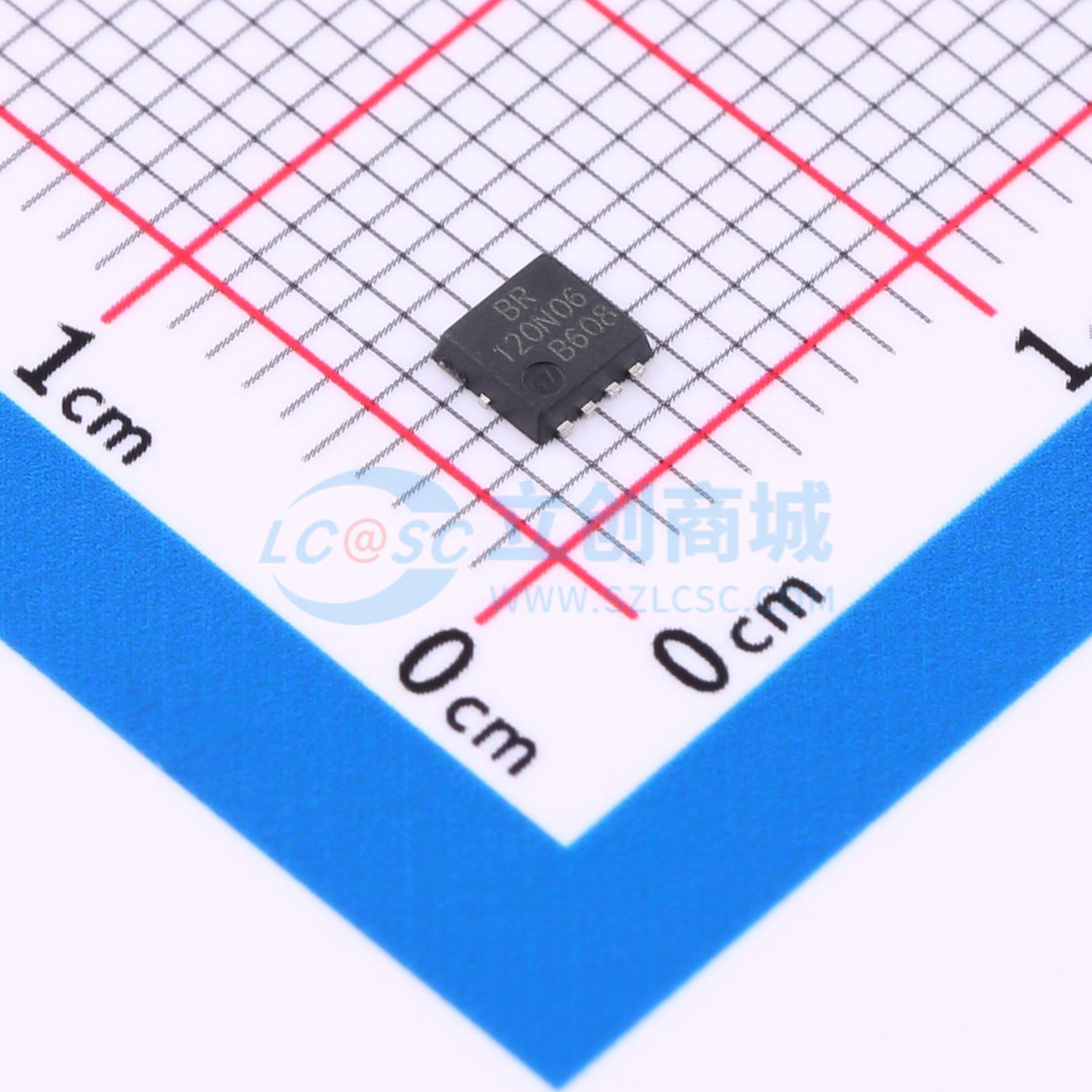

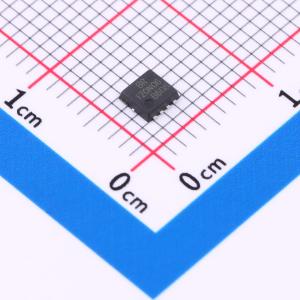

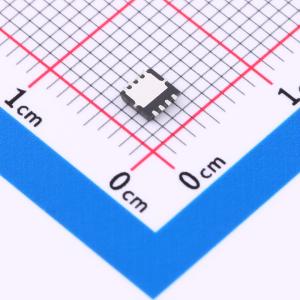

温馨提醒：图片仅供参考，商品以实物为准
BRCS120N06YB
N沟道MOSFET,电流:24A,耐压:60V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PDFN3×3A-8L 塑封封装 N 沟道 MOS 场效应管 用于高功率 DC/DC 转换和功率开关 60V 24A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS120N06YB
- 商品编号
- C22448989
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 24W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 13.5nC@10V | |
| 输入电容(Ciss) | 1.01nF | |
| 反向传输电容(Crss) | 280pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 250pF |
商品概述
PDFN5×6 封装 N 沟道场效应管。
商品特性
- 漏源电压(V) = 60V
- 漏极电流 = 24A(栅源电压 = ±20V)
- 10V 时导通电阻 ≤ 13mΩ(典型值 11.5mΩ)
- 无卤产品。
应用领域
- 用于高功率 DC/DC 转换和功率开关。
- 这些器件非常适合用于高效开关型 DC/DC 转换器和开关电源。
