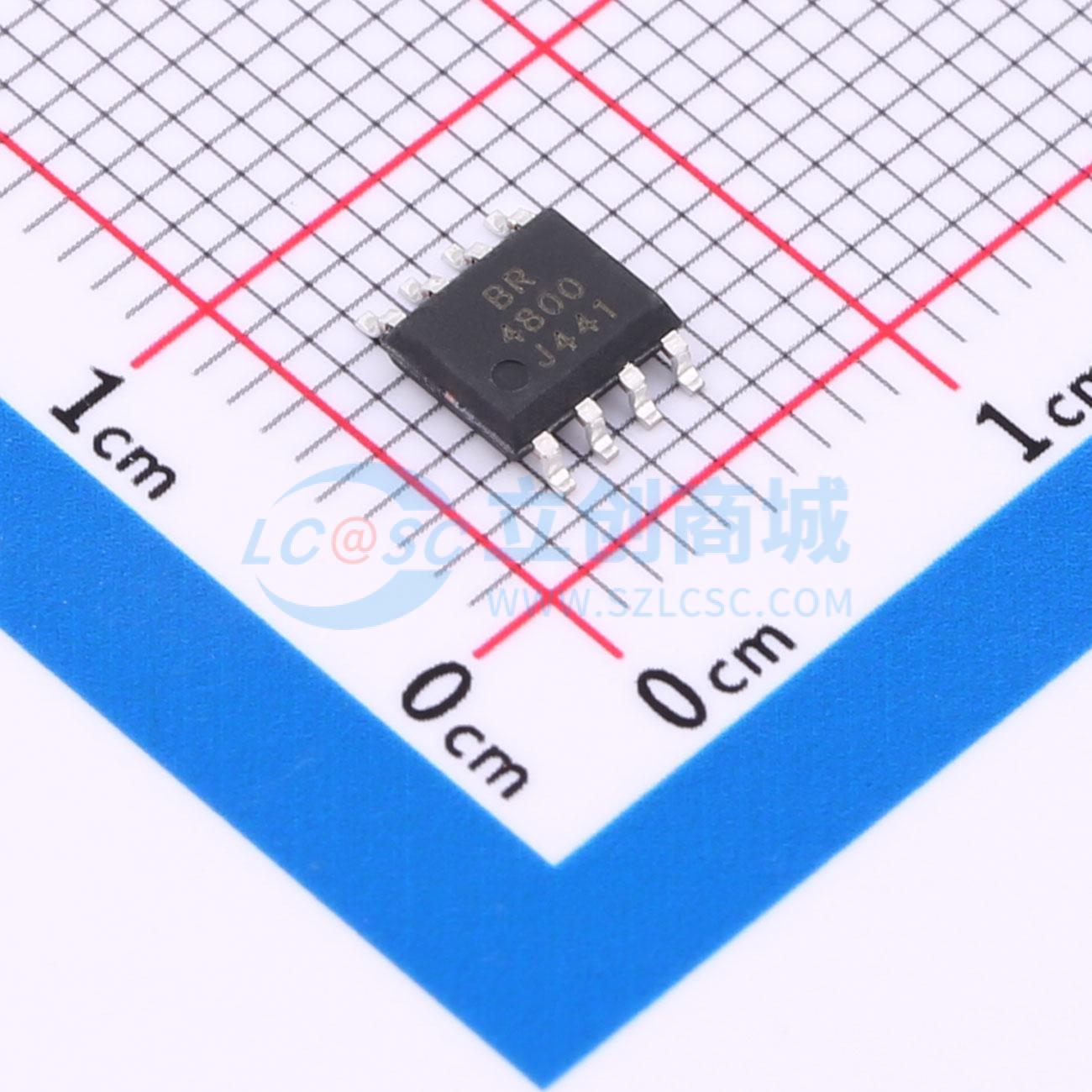

温馨提醒：图片仅供参考，商品以实物为准
BRCS4800SC
1个N沟道 耐压:30V 电流:6.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOP-8 塑封封装 N 沟道 MOS 场效应管 用于电源管理，便携式设备和电池供电系统。适用于作负载开关或脉宽调制应用 30V 6.9A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS4800SC
- 商品编号
- C22449005
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.9A | |
| 导通电阻(RDS(on)) | 38mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.6nC@10V | |
| 输入电容(Ciss) | 858pF | |
| 反向传输电容(Crss) | 80pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 110pF |
商品概述
SOP-8塑封封装互补增强模式MOS场效应管。
商品特性
- N沟道
- P沟道
- 漏源电压VDS = 30 V
- 漏源电压VDS = -30 V
- 漏极电流ID = 6.9 A
- 漏极电流ID = -6.0 A
- 导通电阻RDS(ON) < 32 mΩ（栅源电压VGS = 10 V）
- 导通电阻RDS(ON) < 70 mΩ（栅源电压VGS = -10 V）
- 导通电阻RDS(ON) < 40 mΩ（栅源电压VGS = 4.5 V）
- 导通电阻RDS(ON) < 90 mΩ（栅源电压VGS = -4.5 V）
- 无卤产品。
应用领域
- 用于高功率DC/DC转换和功率开关。适用于作负载开关或脉宽调制应用。
- 这些器件非常适合用于高效开关式DC/DC转换器和开关电源。也适用于作负载开关或脉宽调制应用。
