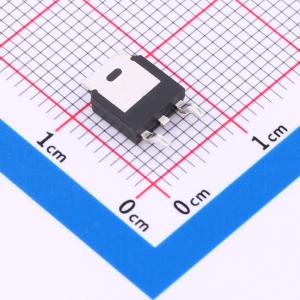

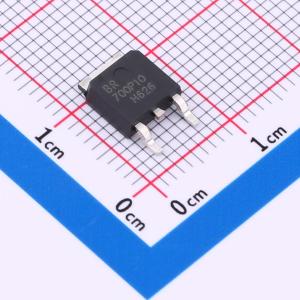

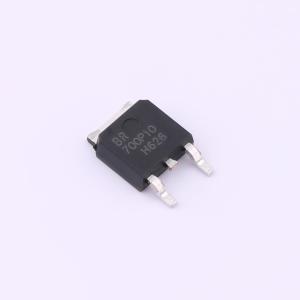

温馨提醒：图片仅供参考，商品以实物为准
BRCS700P10DP
1个P沟道 耐压:100V 电流:14A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO-252 塑封封装 P 沟道 MOS 场效应管 工业级DC/DC转换器的电源管理 -100V -22A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS700P10DP
- 商品编号
- C22449016
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 14A | |
| 导通电阻(RDS(on)) | 67mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.9nC@10V | |
| 输入电容(Ciss) | 2.82nF | |
| 反向传输电容(Crss) | 670pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 840pF |
商品概述
SOP-8 塑封封装的 N 沟道增强型场效应晶体管。
商品特性
- 漏源电压（VDS） = 30V
- 漏极电流（ID） = 13A（栅源电压 VGS = 10V）
- 导通电阻 RDS(ON) < 11.5mΩ（栅源电压 VGS = 10V）
- 导通电阻 RDS(ON) < 15.5mΩ（栅源电压 VGS = 4.5V）
应用领域
- 适用于开关电源中的高端开关和通用应用。-该器件适用于开关电源中的高端开关和通用应用。
