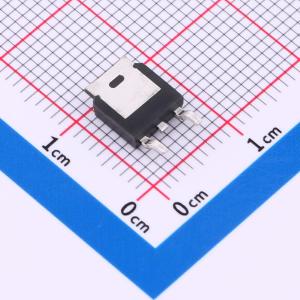

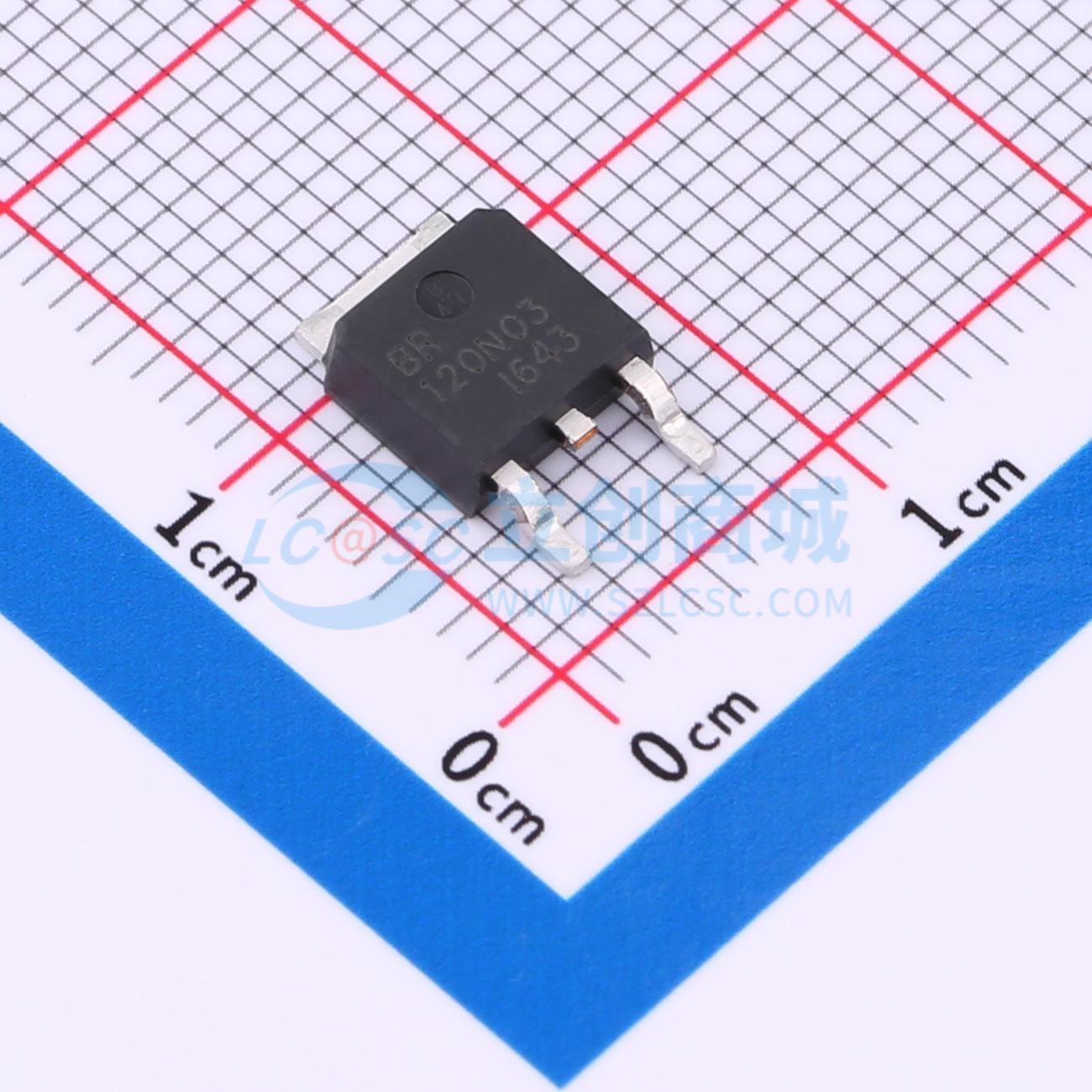

BRCS120N03DP
1个N沟道 耐压:30V 电流:42A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TO-252 塑封封装 N 沟道 MOS 场效应管 用于高功率 DC/DC 转换和功率开关 30V 42A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS120N03DP
- 商品编号
- C22449032
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 42A | |
| 导通电阻(RDS(on)) | 12.5mΩ@10V | |
| 耗散功率(Pd) | 36W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.1nC@10V | |
| 输入电容(Ciss) | 635pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 200pF |
商品概述
TO-252 塑封封装 N 沟道 MOS 场效应管。
商品特性
- 漏源电压(V)= 30V
- 漏极电流 = 42A(栅源电压 = ±20V)
- 栅源电压为 10V 时的导通电阻 ≤ 12.5mΩ(典型值 11.7mΩ)
- 无卤产品。
应用领域
- 用于高功率 DC/DC 转换和功率开关。
- 这些器件非常适合高效开关式 DC/DC 转换器和开关电源。
