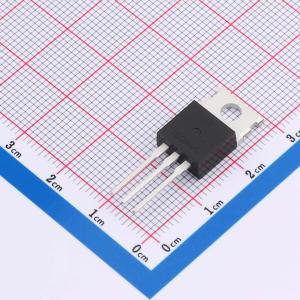

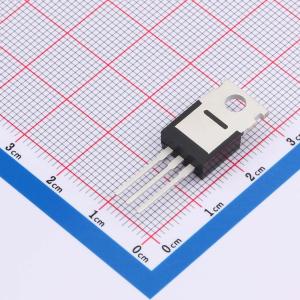

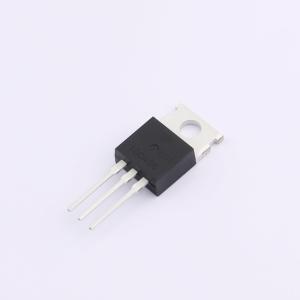

BRCS100N06RA
1个N沟道 耐压:60V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TO-220 塑封封装 N 沟道 MOS 场效应管 低栅电荷,低反馈电容,开关速度快 用于高功率 DC/DC 转换和功率开关 60V 100A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS100N06RA
- 商品编号
- C22449013
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 10mΩ@10V | |
| 耗散功率(Pd) | 100W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 96nC@10V | |
| 输入电容(Ciss) | 3.16nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 752pF |
商品概述
SOP-8 塑封封装的 P 沟道增强型场效应晶体管。
商品特性
- 漏源极电压（VDS） = - 40V
- 漏极电流（ID） = - 6A（栅源极电压 VGS = - 10V）
- 导通电阻（RDS(ON)） < 42mΩ（栅源极电压 VGS = - 10V）
- 导通电阻（RDS(ON)） < 63mΩ（栅源极电压 VGS = - 4.5V）
应用领域
- 电池保护
- 负载开关
