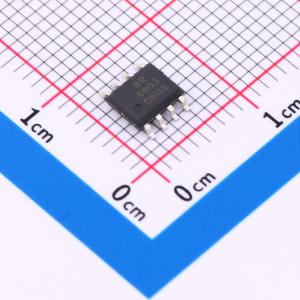

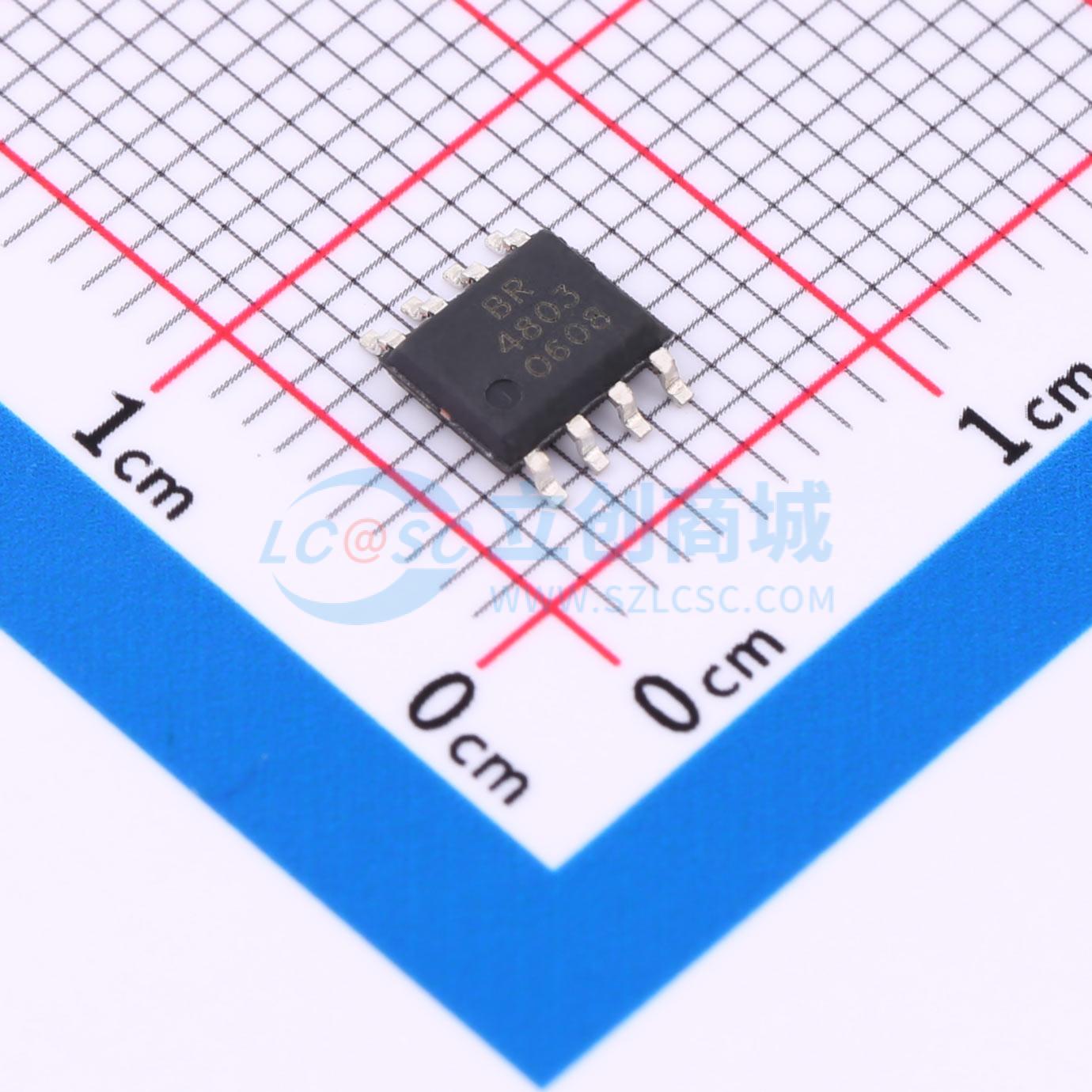

BRCS4803SC
2个P沟道 耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOP-8 塑封封装 P 沟道 MOS 场效应管 用于电源管理，便携式设备和电池供电系统。适用于作负载开关或脉宽调制应用 -30V -5A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS4803SC
- 商品编号
- C22449000
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 75mΩ@4.5V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14.7nC@10V | |
| 输入电容(Ciss) | 700pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 120pF |
商品概述
SOP-8 塑封封装的 N 沟道 MOS 场效应管。N 沟道 MOSFET，采用 SOP-8 塑料封装。
商品特性
- 漏源电压 VDS(V) = -30V,漏极电流 ID = -5.0A
- 导通电阻 RDS(ON) < 65mΩ(栅源电压 VGS = -10V)
- 导通电阻 RDS(ON) < 75mΩ(栅源电压 VGS = -4.5V)
应用领域
- 用于笔记本电脑、便携式设备和电池供电系统的电源管理,该器件适用于作负载开关或用于脉宽调制应用。
