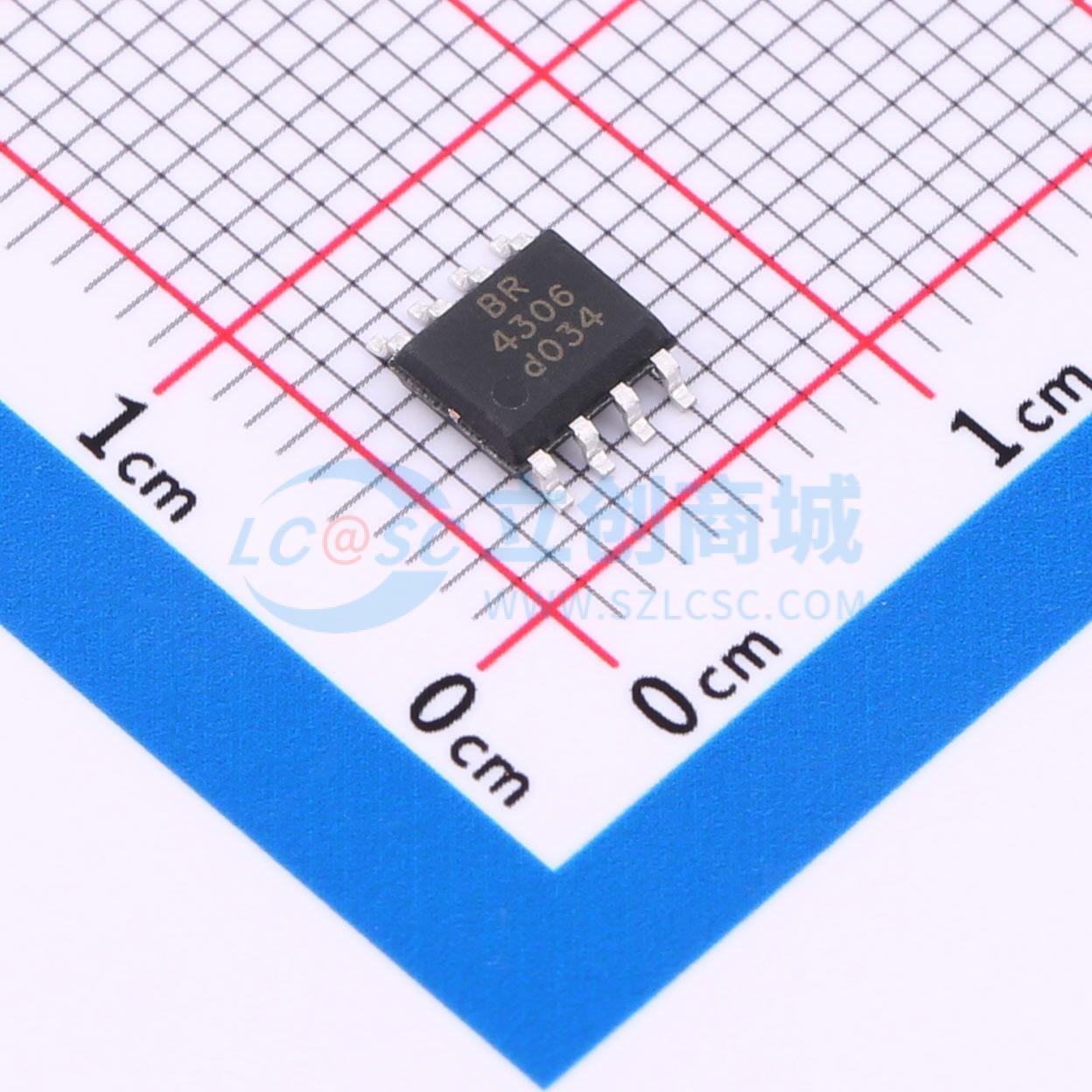

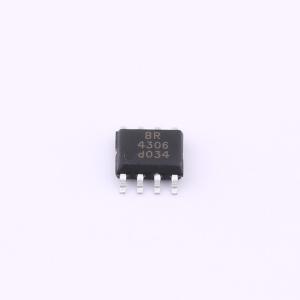

温馨提醒：图片仅供参考，商品以实物为准
BRCS4306SC
1个N沟道 耐压:30V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOP-8 塑封封装 N 沟道 MOS 场效应管 适用于开关电源中的高电平端或通用设备 30V 13A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS4306SC
- 商品编号
- C22449003
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 15.5mΩ@4.5V | |
| 耗散功率(Pd) | 3.1W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 760pF | |
| 反向传输电容(Crss) | 70pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 125pF |
商品概述
TO-220 塑封封装的 N 沟道场效应管。
商品特性
- 漏源电压(VDS) = 30V
- 漏极电流(ID) = 13A(栅源电压 VGS = 10V)
- 导通电阻 RDS(ON) < 11.5mΩ(栅源电压 VGS = 10V)
- 导通电阻 RDS(ON) < 15.5mΩ(栅源电压 VGS = 4.5V)
应用领域
-适用于开关电源中的高端开关和通用应用。-该器件适用于开关电源中的高端开关和通用应用。
