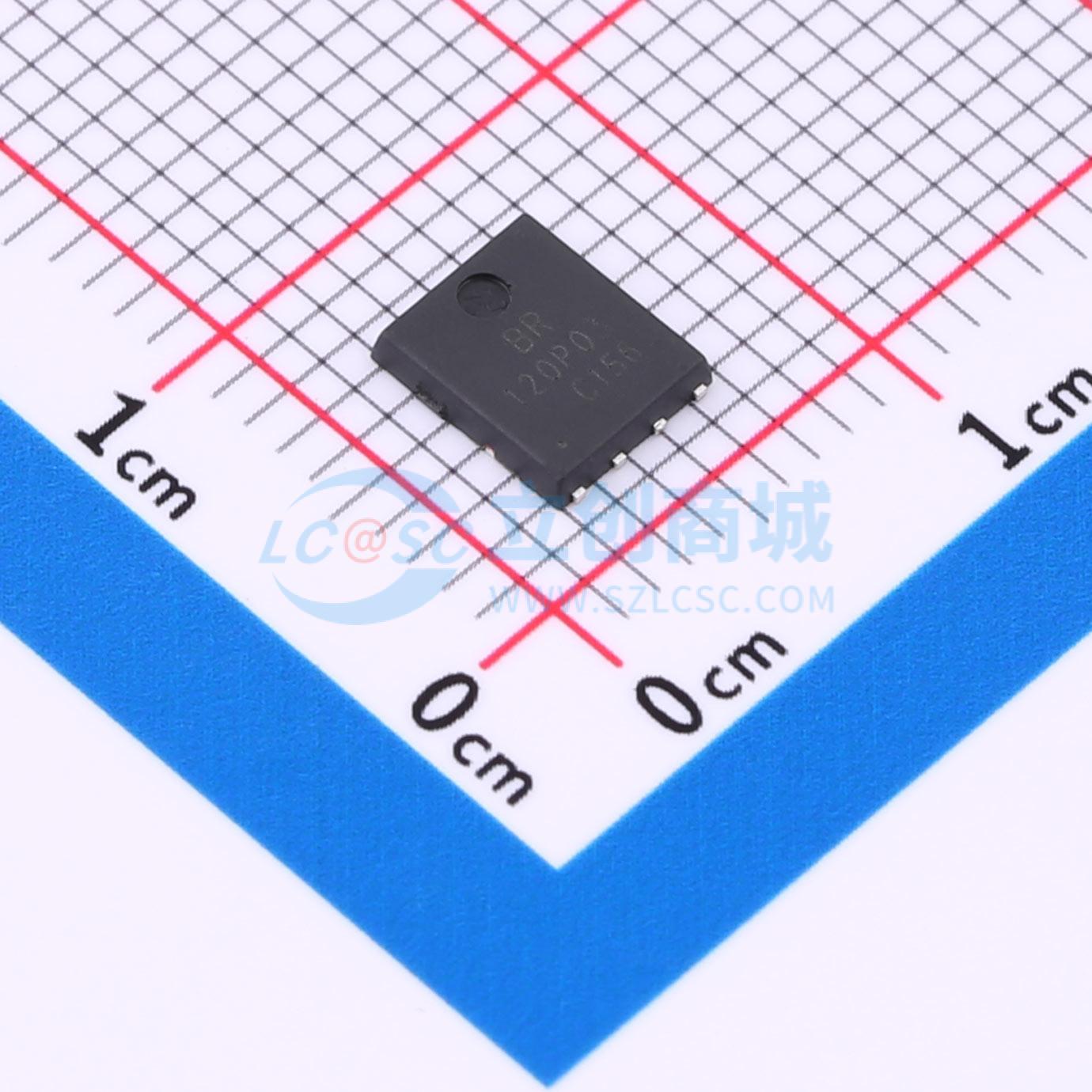

BRCS120P03ZC
1个P沟道 耐压:30V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PDFN5×6 封装 P 沟道场效应管 低电阻可最大地降低导电损耗；低栅极电荷，可实现快速切换；低热阻 电池管理。-30V -24A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS120P03ZC
- 商品编号
- C22448991
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 38W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 35nC@10V | |
| 输入电容(Ciss) | 2.1nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 340pF |
商品概述
PDFN5x6 封装 P 沟道场效应管。 P-Channel MOSFET in a PDFN 5x6 Plastic Package.
商品特性
- 超快速体二极管
- 低漏源导通电阻：RDS(ON) = 0.101Ω（典型值）
- 易于驱动
- 无铅电镀、无卤模塑化合物，符合 RoHS 要求
应用领域
- 适用于软开关升压 PFC 开关、半桥（HB）、有源半桥（AHB）或 LLC 半桥和全桥拓扑。
- 如移相桥（ZVS）、LLC 应用——服务器电源、电信电源、电动汽车充电、太阳能逆变器。
