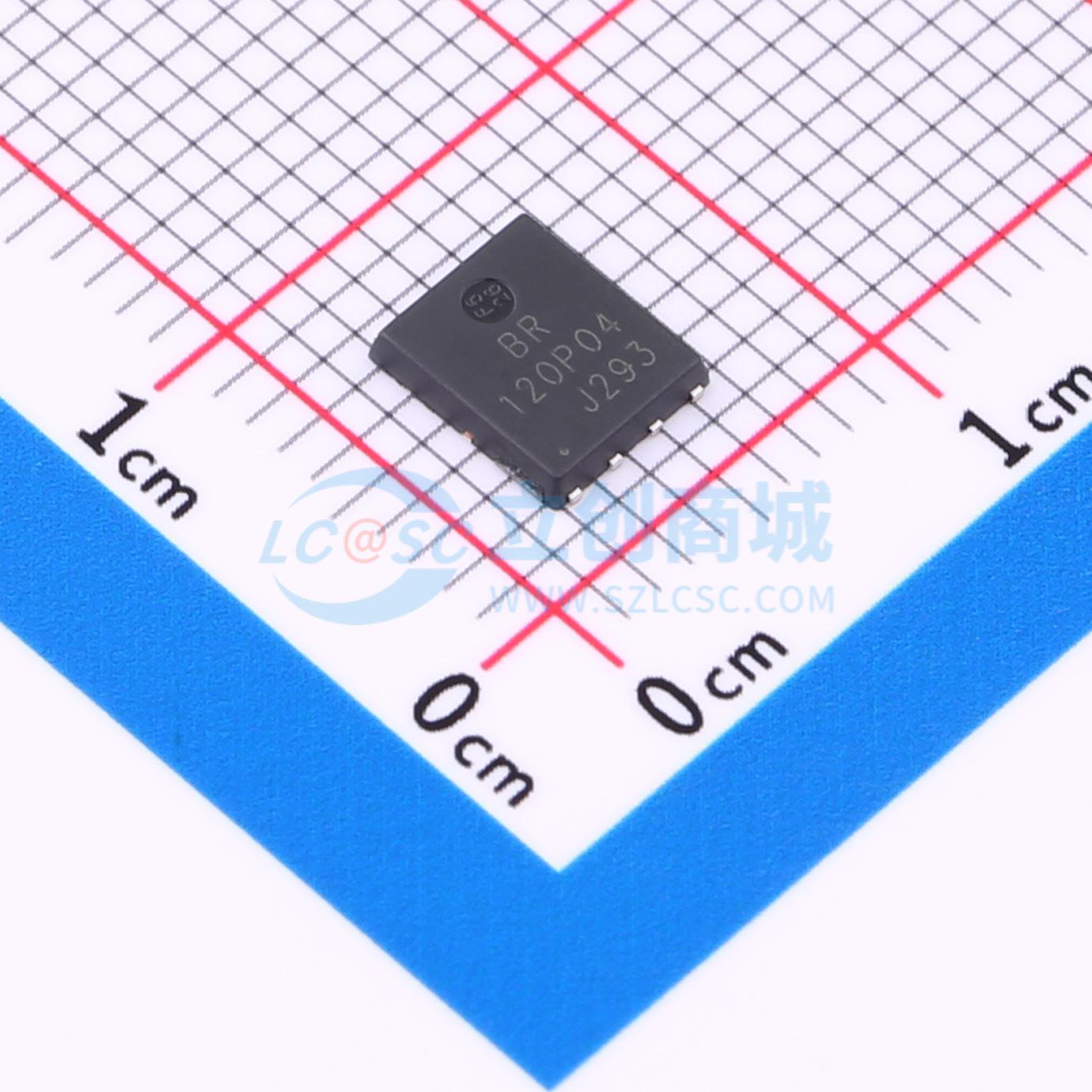

BRCS120P04ZC
1个P沟道 耐压:40V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PDFN5×6 封装 P 沟道场效应管 低电阻可最大地降低导电损耗；低栅极电荷，可实现快速切换；低热阻；无卤产品 笔记本电脑交流输入负载开关，电池保护充电/放电。 -40V -45A
- 品牌名称
- BLUE ROCKET(蓝箭)
- 商品型号
- BRCS120P04ZC
- 商品编号
- C22448990
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 25mΩ@4.5V | |
| 耗散功率(Pd) | 40W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 4.76nF | |
| 反向传输电容(Crss) | 1.96nF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 2.8nF |
商品概述
PDFN 3×3 A-8L 塑封封装 N 沟道 MOS 场效应管。 PDFN 3×3 A-8L 塑封封装的 N 沟道增强型场效应管。
商品特性
- 漏源电压（V） = 60V
- 漏极电流 = 24A（栅源电压 = ±20V）
- 10V 时导通电阻 ≤ 13mΩ（典型值 11.5mΩ）
- 无卤产品。
应用领域
- 用于高功率 DC/DC 转换和功率开关。
- 这些器件非常适合用于高效开关型 DC/DC 转换器和开关电源。
