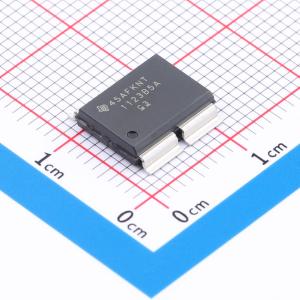

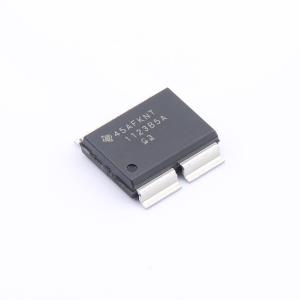

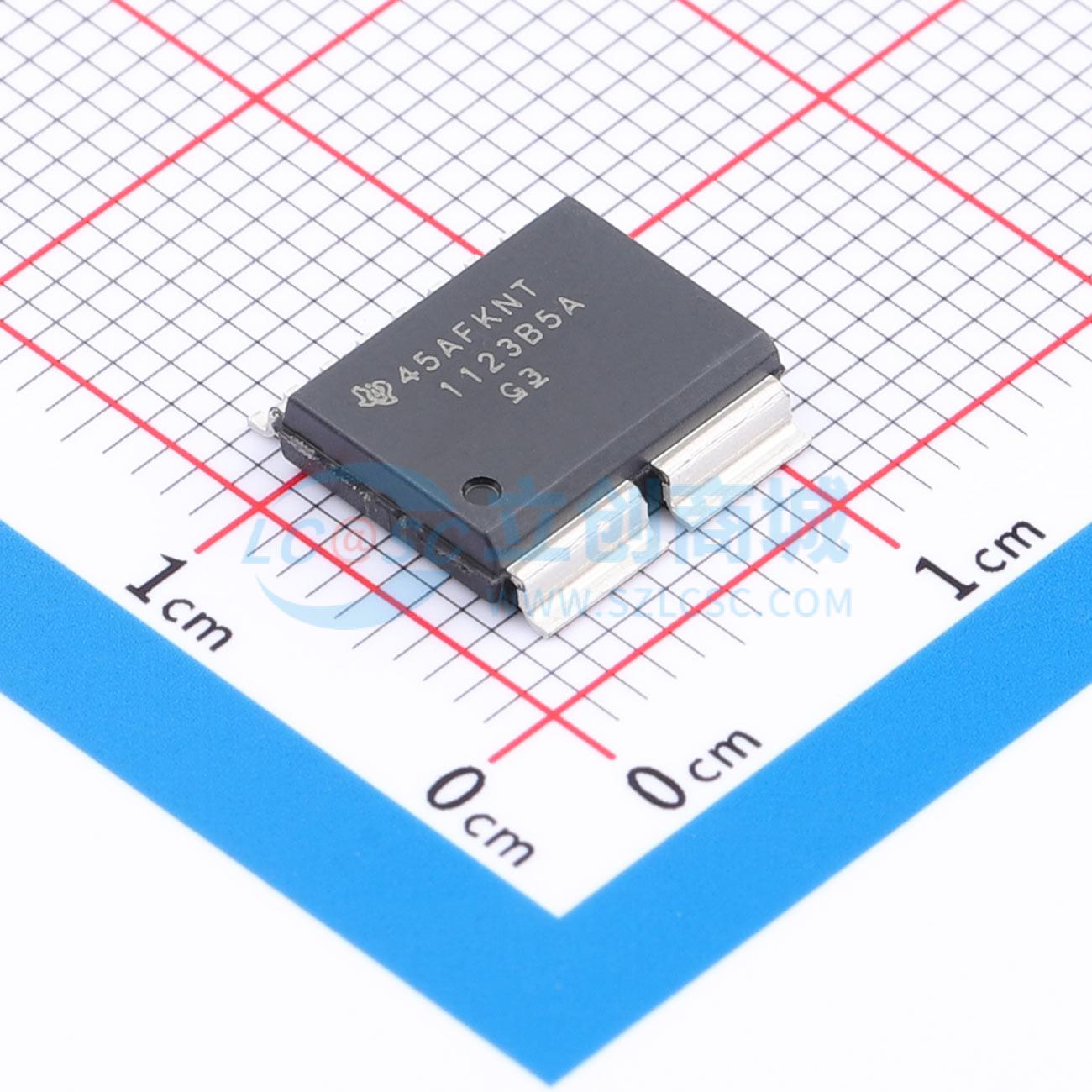

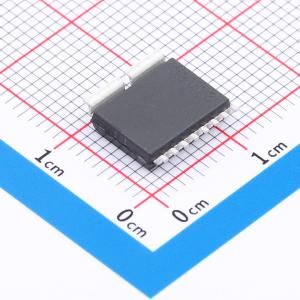

TMCS1123B5AQDVGR

TMCS1123是一款具有行业领先隔离和精度的电流隔离式霍尔效应电流传感器。该传感器能以所有灵敏度选项提供与输入电流成比例的输出电压，具有出色的线性度和低漂移。内置漂移补偿的精密信号调理电路，在无需系统级校准的情况下，温度和寿命期内的最大灵敏度误差小于1.4%；在室温下进行一次性校准后，包括寿命和温度漂移在内的最大灵敏度误差小于0.9%。 交流或直流输入电流流经内部导体，产生的磁场由集成在芯片上的霍尔效应传感器测量。无芯结构无需使用磁集中器。差分霍尔传感器可抑制外部杂散磁场的干扰。低导体电阻可将可测量电流范围提高至±96A，同时最大限度地降低功率损耗并简化散热要求。绝缘能力可承受5kVRMS，最小爬电距离和电气间隙为8mm，提供了高可靠的寿命期增强工作电压。集成屏蔽可实现出色的共模抑制和瞬态抗扰度。 固定灵敏度使该器件能够在3V至5.5V的单电源下工作，消除了比例误差并提高了电源噪声抑制能力。

• 高连续电流能力：80ARMS
• 强大的增强隔离能力
• 高精度
  • 灵敏度误差：±0.1%
  • 灵敏度热漂移：±20ppm/°C
  • 灵敏度寿命漂移：±0.2%
  • 失调误差：±0.2mV
  • 失调热漂移：±2μV/°C
  • 失调寿命漂移：±0.2mV
  • 非线性度：±0.1%
• 对外部磁场具有高抗扰度
• 精密零电流参考输出
• 快速响应
  • 信号带宽：250kHz
  • 响应时间：1µs
  • 传播延迟：110ns
  • 过流检测响应：100ns
• 过流检测屏蔽（TMCS1123D71）
• 工作电源范围：3V至5.5V
• 双向和单向电流检测
• 多种灵敏度选项：
  • 范围从25mV/A至150mV/A
• 安全相关认证（计划中）
  • UL 1577组件认可计划
  • IEC/CB 62368-1

• 太阳能
• 电机控制
• 电动汽车充电
• 电源
• 工业交直流应用
