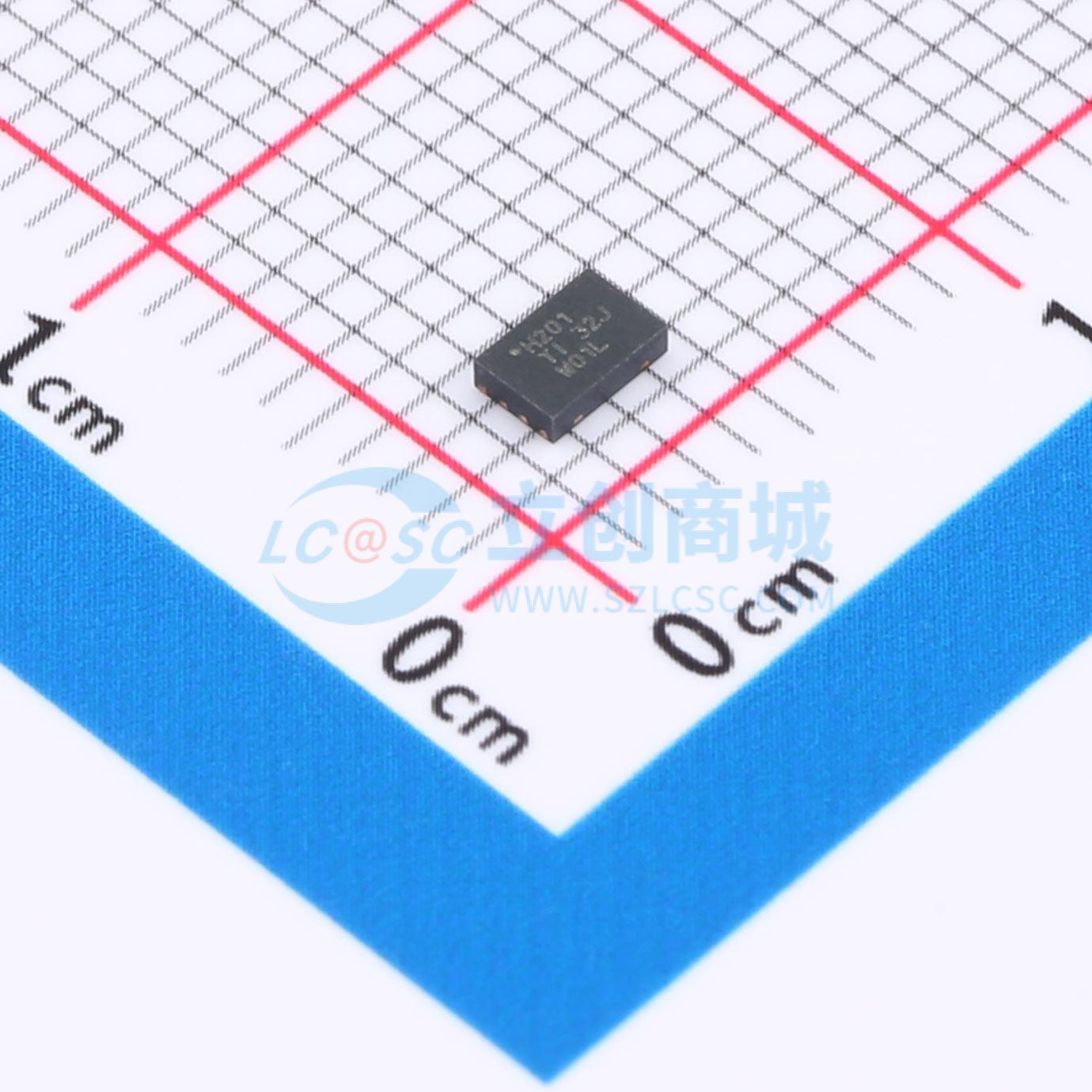

TMUX7201RQXR
44V低导通电阻单通道精密开关，具备闩锁保护和1.8V逻辑兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMUX7201RQXR
- 商品编号
- C22445495
- 商品封装
- WSON-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 1 | |
| 导通电阻(Ron) | 2.4Ω | |
| 工作电压 | 4.5V~44V | |
| 导通电容(Con) | 240pF |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 180ns | |
| 关闭时间(toff) | 180ns | |
| 带宽 | 22MHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 双向模拟通道；故障保护；失效安全断开；无毛刺切换 | |
| 电荷注入 | -20pC |
商品概述
TMUX720x是一款具有闩锁免疫能力的互补金属氧化物半导体(CMOS)开关，采用单通道、1:1 (SPST)配置。该器件可工作在单电源（4.5V 至 44V）、双电源（±4.5V 至 ±22V）或非对称电源（例如 VDD = 12V，VSS = -5V）下。TMUX720x支持源极(S)和漏极(D)引脚的双向模拟和数字信号，信号范围从 VSS 到 VDD。TMUX720x可通过控制SEL引脚启用或禁用，禁用时所有信号通路开关均关闭。所有逻辑控制输入支持1.8V 至 VDD的逻辑电平，在有效电源电压范围内可同时兼容TTL逻辑和CMOS逻辑。故障安全逻辑电路允许在电源引脚通电前施加控制引脚电压，保护器件免受潜在损坏。TMUX72xx系列提供闩锁免疫能力，可防止通常由过压事件引发的器件内部寄生结构之间的不良大电流事件。闩锁状态通常会持续到电源轨关断，可能导致器件故障。闩锁免疫功能使TMUX72xx系列开关和多路复用器可用于恶劣环境。
商品特性
- 闩锁免疫
- 双电源范围:±4.5V 至 ±22V
- 单电源范围:4.5V 至 44V
- 低导通电阻:1.2Ω
- 低电荷注入:-10pC
- 工作温度范围:-40℃ 至 +125℃
- 逻辑引脚集成下拉电阻
- 兼容1.8V逻辑
- 故障安全逻辑
- 轨到轨工作
- 双向信号通路
- 先断后合切换
应用领域
- 光网络
- 光学测试设备
- 有线网络
- 工厂自动化和工业控制
- 可编程逻辑控制器 (PLC)
- 半导体测试
- 超声扫描仪
- 患者监测和诊断
- 远程无线电单元
- 数据采集系统
