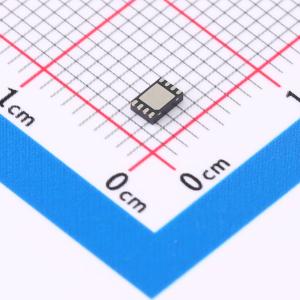

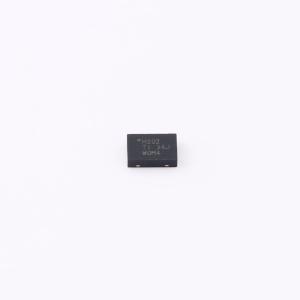

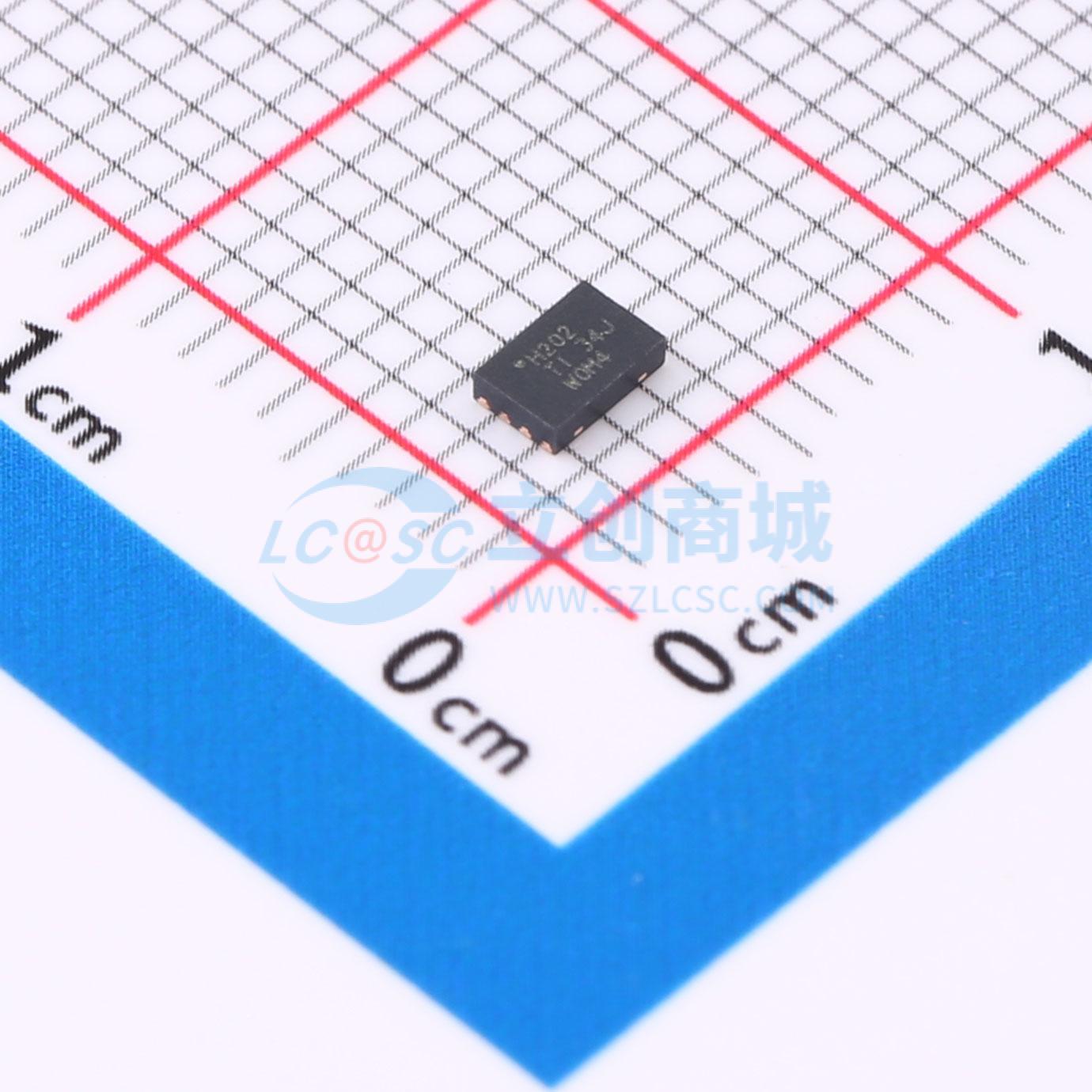

温馨提醒：图片仅供参考，商品以实物为准

TMUX7202RQXR

具有门锁效应抑制和1.8V逻辑电平的44V、低RON、1:1(SPST)、单通道精密开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUX720x是一款具有门锁效应抑制特性的互补金属氧化物半导体(CMOS)开关，采用单通道1:1(SPST)配置。此器件在单电源（4.5V至44V）、双电源（±4.5V至±22V）或非对称电源（例如 VDD = 12 V， VSS =-5V ）供电时均能正常运行。TMUX720x可在源极(S)和漏极(D)引脚上支持从 VSS 到 VDD 的双向模拟和数字信号。
品牌名称: TI(德州仪器)
商品型号: TMUX7202RQXR
商品编号: C22445496
商品封装: WSON-8(2x3)
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

商品概述

TMUX720x 是一款具有闩锁效应抑制特性的互补金属氧化物半导体 (CMOS) 开关，采用单通道 1:1 (SPST)配置。此器件在单电源（4.5V 至 44V）、双电源（±4.5V 至 ±22V）或非对称电源（例如 VDD = 12V，VSS = -5V）供电时均能正常运行。TMUX720x 可在源极 (S) 和漏极 (D) 引脚上支持从 VSS 到 VDD 的双向模拟和数字信号。可以通过控制 SEL 引脚来启用或禁用 TMUX720x。当禁用时，两个信号路径开关都被关闭。所有逻辑控制输入均支持 1.8V 至 VDD 的逻辑电平，当器件在有效电源电压范围内运行时，可与 TTL 和 CMOS 逻辑兼容。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。TMUX72xx 系列具有闩锁效应抑制特性，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件失效。闩锁效应抑制特性使得 TMUX72xx系列开关和多路复用器能够在恶劣的环境中使用。

商品特性

闩锁效应抑制
双电源电压范围:±4.5V 至 ±22V
单电源电压范围:4.5V 至 44V
低导通电阻:1.2Ω
低电荷注入:−10pC
工作温度范围:-40℃ 至 +125℃
逻辑引脚上带有集成下拉电阻器
兼容 1.8V 逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

光纤网络
光学测试设备
有线网络
工厂自动化和工业控制
可编程逻辑控制器 (PLC)
半导体测试
超声波扫描仪
患者监护和诊断
远程无线电单元
数据采集系统

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	1
	导通电阻(Ron)	4.2Ω@12V
	工作电压	4.5V~44V
	导通电容(Con)	240pF

	属性	参数值
	导通时间(ton)	190ns
	关闭时间(toff)	220ns
	带宽	23MHz
	工作温度	-40℃~+125℃
	功能特性	双向模拟通道；故障保护；失效安全断开
	电荷注入	20pC
