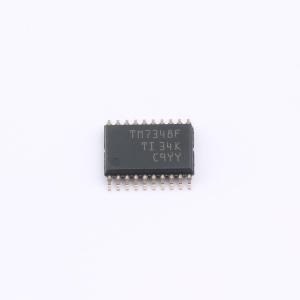

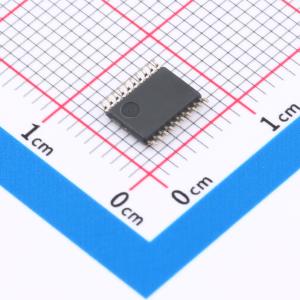

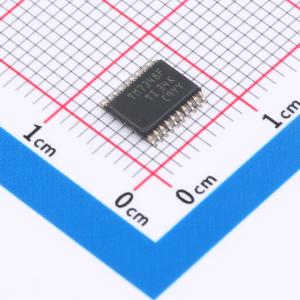

TMUX7348FPWR

具有可调节故障阈值、门锁效应抑制和1.8V逻辑电平的±60V故障保护、8:1和双路4:1多路复用器

描述: TMUX7348F和TMUX7349F是现代互补金属氧化物半导体(CMOS)模拟多路复用器，可采用8:1（单端）和4:1（差分）配置。这些器件在双电源（±5V至±22V）、单电源（8V至44V）或非对称电源（例如VDD = 12V ， VSS =-5V ）供电时均能正常运行。TMUX7348F和TMUX7349F器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。
品牌名称: TI(德州仪器)
商品型号: TMUX7348FPWR
商品编号: C22445497
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

TMUX7348F 和 TMUX7349F 是现代互补金属氧化物半导体 (CMOS) 模拟多路复用器，可采用 8:1（单端）和 4:1（差分）配置。这些器件在双电源（±5V 至±22V）、单电源（8 V 至 44 V）或非对称电源（例如 VDD = 12 V ， VSS = -5 V）供电时均能正常运行。TMUX7348F 和 TMUX7349F 器件在通电和断电情况下均提供过压保护，适用于无法精确控制电源时序的应用。在通电和断电条件下，该器件可阻断最高达 +60V 和-60V 的接地故障电压。无论开关输入条件和逻辑控制状态如何，在没有电源的情况下，开关通道将保持关断状态。在正常工作条件下，如果任何 Sx 引脚上的模拟输入信号电平超过正极故障电源 (VFP) 或负极故障电源(VFN)，且超出幅度达到阈值电压 (VT)，那么通道将会关闭，并且 Sx 引脚将变为高阻态。选择故障通道后，漏极引脚（D 或 Dx）将被拉至所超过的故障电源电压（VFP 或 VFN）。该器件提供两个低电平有效中断标志（FF 和 SF），用于指示故障详情。FF 标志指示是否有任何源输入出现故障，而 SF 标志用于说明出现故障状态的特定输入。TMUX7348F 和 TMUX7349F 器件具有低电容、低电荷注入和集成式故障保护功能，适用于注重高性能和高稳健性的前端数据采集应用。这些器件可采用标准 TSSOP 封装和较小的 WQFN 封装，适合 PCB 空间受限的情况。

商品特性

宽电源电压范围，双电源供电范围为±5 V 至 ±22 V，单电源供电范围为8 V 至 44 V
集成故障保护，包含源极到电源或源极到漏极最高±85V过压保护、最高±60V过压保护、最高±60V断电保护，过压触发阈值可调节
VFP范围为3 V 至 VDD，VFN范围为0 V 至 VSS
中断标志用于指示全面和特定的故障通道信息，无故障通道在低泄漏电流下继续运行
在过压条件下，输出被钳位到故障电源
由器件构造实现闩锁效应抑制
支持1.8V逻辑电平
失效防护逻辑高达44V，与电源无关
先断后合开关
提供行业标准 TSSOP 封装和较小的 WQFN 封装

应用领域

工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块
半导体测试设备
电池测试设备
伺服驱动器控制模块
数据采集系统 (DAQ)

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	8
	导通电阻(Ron)	250Ω@15V
	工作电压	5V~22V；-22V~-5V；8V~44V

	属性	参数值
	导通时间(ton)	300ns
	关闭时间(toff)	420ns
	工作温度	-40℃~+125℃
	功能特性	断电隔离；故障保护
	电荷注入	15pC
