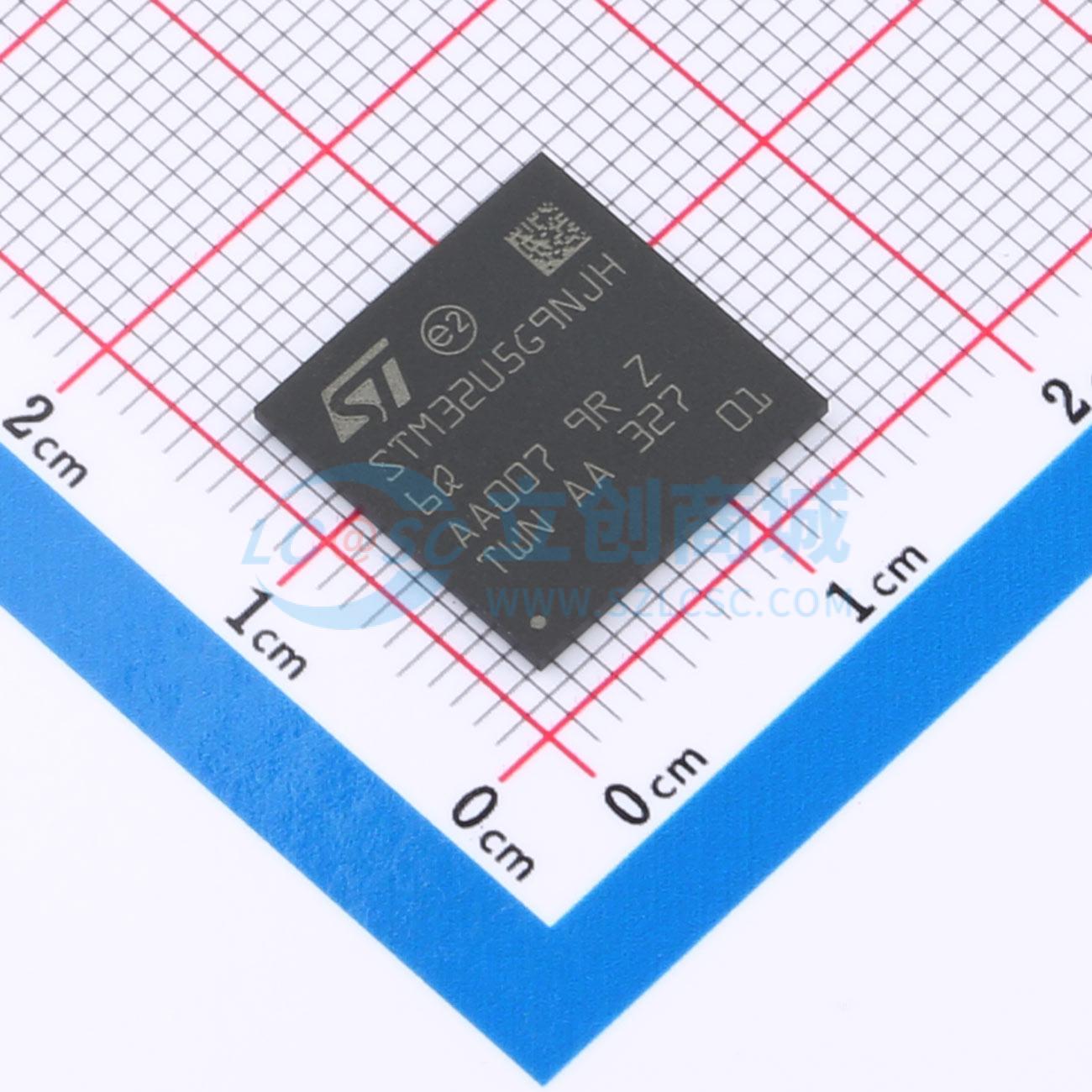

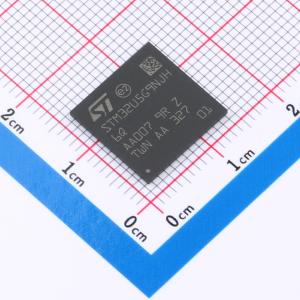

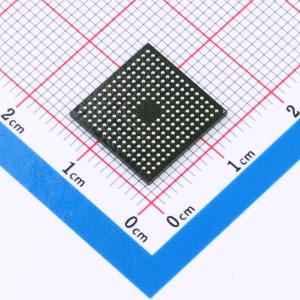

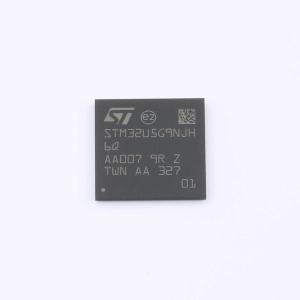

STM32U5G9NJH6Q
2.5D和矢量图形、JPEG编解码器、LTDC、MIPI DSI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U5G9NJH6Q
- 商品编号
- C22445369
- 商品封装
- TFBGA-216(13x13)
- 包装方式
- 托盘
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 4MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 3MB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 156 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；日历功能；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；硬件ECC校验；集成LDO |
商品特性
- 采用FlexPowerControl技术的超低功耗
- 1.71V至3.6V电源供电
- -40°C至+85°C温度范围
- LPBAM：支持DMA的自主外设，功能可低至Stop 2模式
- V_BAT模式：为RTC、32×32位备份寄存器和2KB备份SRAM供电
- 150nA关机模式（24个唤醒引脚）
- 195nA待机模式（24个唤醒引脚）
- 480nA带RTC的待机模式
- 2.05μA Stop 3模式（带40KB SRAM）
- 8.25μA Stop 3模式（带3MB SRAM）
- 4.05μA Stop 2模式（带40KB SRAM）
- 15.5μA Stop 2模式（带3MB SRAM）
- 18.6μA/MHz运行模式（3.3V下）
- Arm® 32位Cortex®-M33 CPU，配备TrustZone®、MPU、DSP和FPU
- ART加速器：32KB指令缓存，支持从闪存和外部存储器零等待状态执行，频率高达160MHz，240 DMIPS；16KB数据缓存用于外部存储器
- 电源管理：嵌入式稳压器（LDO）和SMPS降压转换器，支持动态切换和电压调节
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1）；655 CoreMark®（4.09 CoreMark®/MHz）
- 存储器：4MB带ECC的闪存，2个支持读写同步的存储体，其中512KB支持100k次擦写；SRAM3 ECC关闭时：3026KB RAM，其中66KB带ECC；SRAM3 ECC开启时：2962KB RAM，其中322KB带ECC；支持SRAM、PSRAM、NOR、NAND和FRAM存储器的外部存储器接口；2个Octo-SPI存储器接口；高达160MHz的HSPI存储器接口
- 丰富的图形功能：Neo-Chrom VG处理器（GPU2D），加速任意角度旋转、缩放和透视校正纹理映射以及矢量图形；Chrom-ART加速器（DMA2D），用于增强图形内容创建；Chrom-GRC（GFXMMU），可实现高达20%的图形资源优化；MIPI® DSI主机控制器，具有两个DSI通道，每个通道速率高达500Mbit/s；LCD-TFT控制器（LTDC）；数字摄像头接口；硬件JPEG编解码器
- 专用图形定时器通用输入/输出：多达151个具有中断能力的快速I/O，大多数兼容5V，多达14个I/O具有低至1.08V的独立电源
- 时钟管理：4至50MHz晶体振荡器；用于RTC的32kHz晶体振荡器（LSE）；内部16MHz工厂微调RC（±1%）；内部低功耗32kHz RC（±5%）；2个内部多速100kHz至48MHz振荡器，其中一个可由LSE自动微调；内部48MHz；3个PLL，用于系统时钟、USB、音频、ADC
- 安全与加密：SESIP3和PSA Level 3认证保证目标；Arm® TrustZone®和可保护I/O、存储器及外设；具有RDP和密码保护调试功能的灵活生命周期方案；基于启动入口和安全隐藏保护区的信任根；通过嵌入式RSS实现安全固件安装；基于硬件密钥的安全数据存储；支持TF-M的安全固件升级；2个AES协处理器，其中一个具有抗DPA能力；公钥加速器，抗DPA；Octo-SPI外部存储器的实时解密；HASH硬件加速器；真随机数发生器，符合NIST SP800-90B标准；96位ID；512字节OTP；主动篡改检测
- 多达17个定时器、2个看门狗和RTC：19个定时器：2个16位高级电机控制定时器，4个32位定时器，3个16位通用定时器，2个16位基本定时器，4个低功耗16位定时器（在Stop模式下可用），2个SysTick定时器，以及2个看门狗；带日历、闹钟和校准功能的RTC
- 多达25个通信外设：1个USB Type-C/USB Power Delivery控制器；1个带嵌入式PHY的高速USB OTG；2个SAI；6个I2C FM+（1Mbit/s），支持SMBus/PMBus；7个USART（支持ISO 7816、LIN、IrDA、调制解调器）；3个SPI（通过双OCTOSPI实现5个SPI）；1个CAN FD控制器；2个SDMMC接口；1个多功能数字滤波器（6个滤波器）；1个带声音活动检测的音频数字滤波器；并行同步从机接口
- 16通道和4通道DMA控制器，在Stop模式下功能正常
- 数学协处理器：用于三角函数加速的CORDIC和FMAC
- 多达24个电容感应通道；丰富的模拟外设（独立供电）：2个14位2.5Msps ADC，带硬件过采样；1个12位2.5Msps ADC，带硬件过采样，在Stop 2模式下自主运行；12位DAC（2个通道），低功耗采样保持，在Stop 2模式下自主运行；2个带内置PGA的运算放大器；2个超低功耗比较器
- CRC计算单元
- 调试：开发支持：串行线调试（SWD）、JTAG、ETM
- 符合ECOPACK2标准的封装
