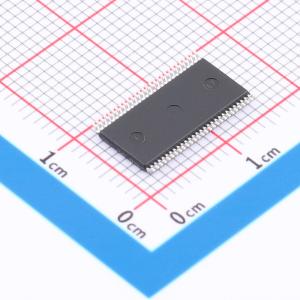

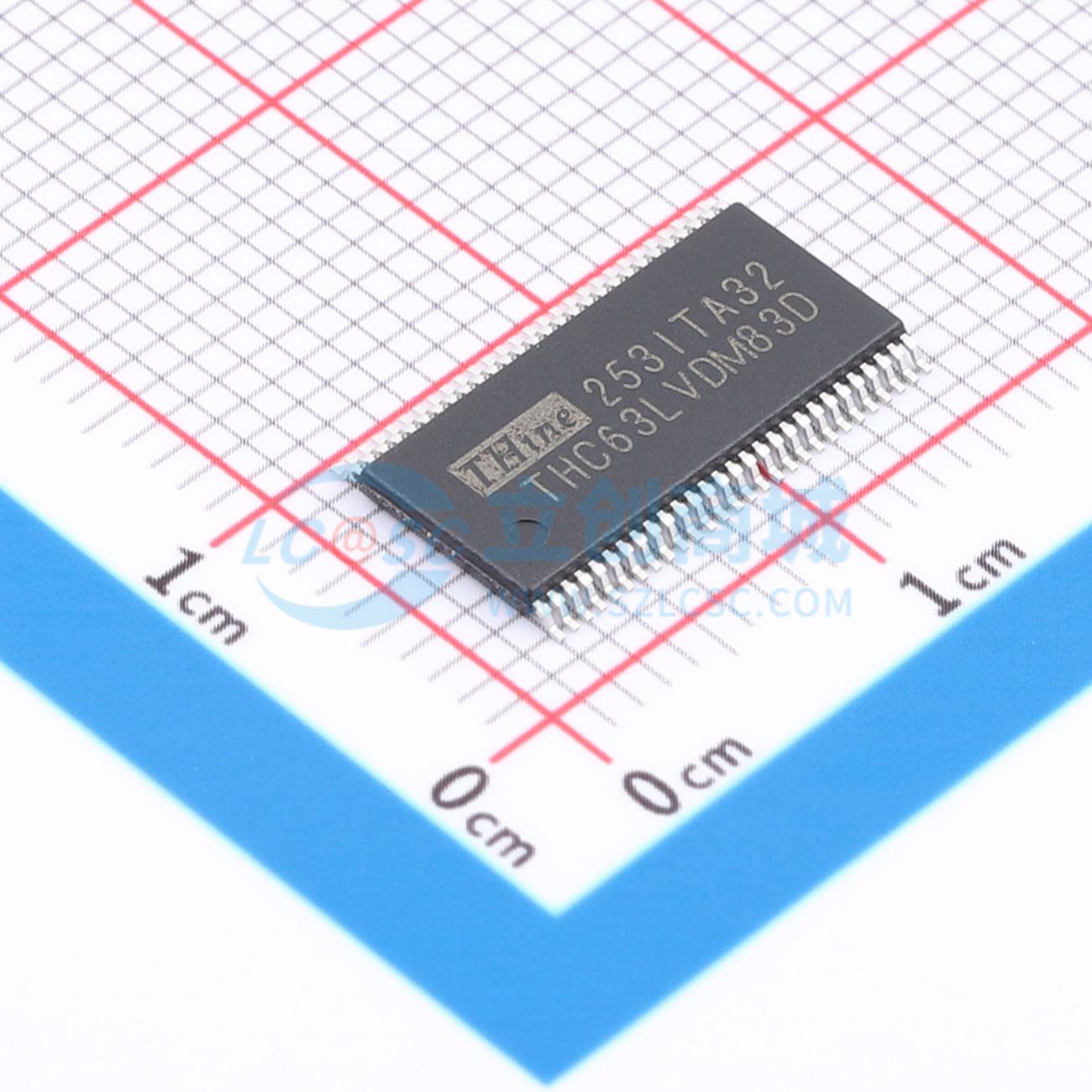

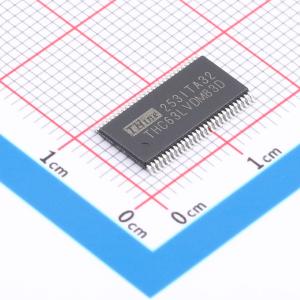

THC63LVDM83D
24位彩色LVDS发射器，用于主机与平板显示器之间的数据传输，支持高达1080p/WUXGA分辨率
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- THine
- 商品型号
- THC63LVDM83D
- 商品编号
- C22445426
- 商品封装
- TSSOP-56
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 配置输出摆幅；低功耗待机/失效自动关断 |
商品概述
THC63LVDM83D发射器旨在支持主机与平板显示器之间高达1080p/WUXGA分辨率的像素数据传输。该器件将28位LVCMOS数据转换为四路OpenLDI (LVDS)数据流。可通过专用引脚编程选择上升沿或下降沿时钟触发。在160MHz的传输时钟频率下，24位RGB数据与4位时序控制数据（HSYNC、VSYNC、DE、CONT1）以每OpenLDI (LVDS)通道1120Mbps的有效速率进行传输。
商品特性
- 兼容TIA/EIA-644 LVDS标准
- 7:1 OpenLDI (LVDS)发射器
- 工作温度范围：0 至 +70°C
- 无需特殊启动序列
- 可耐受高达100kHz频率调制和±2.5%偏移的扩频时钟
- 宽点时钟范围：8MHz 至 160MHz，适用于电视信号：NTSC (12.27MHz) - 1080p (148.5MHz)；PC信号：QVGA (8MHz) - WUXGA (154MHz)
- 56引脚TSSOP封装
- 支持1.2V 至 3.3V LVCMOS输入
- 可通过RS引脚将LVDS摆幅降低至200mV，以减少EMI和功耗
- PLL无需外部元件
- 掉电模式
- 输入时钟触发边沿可通过R/F引脚选择
- 符合欧盟RoHS标准
应用领域
- 平板电脑
- 笔记本电脑
- 安全摄像头
- 工业摄像头
- 多功能打印机
