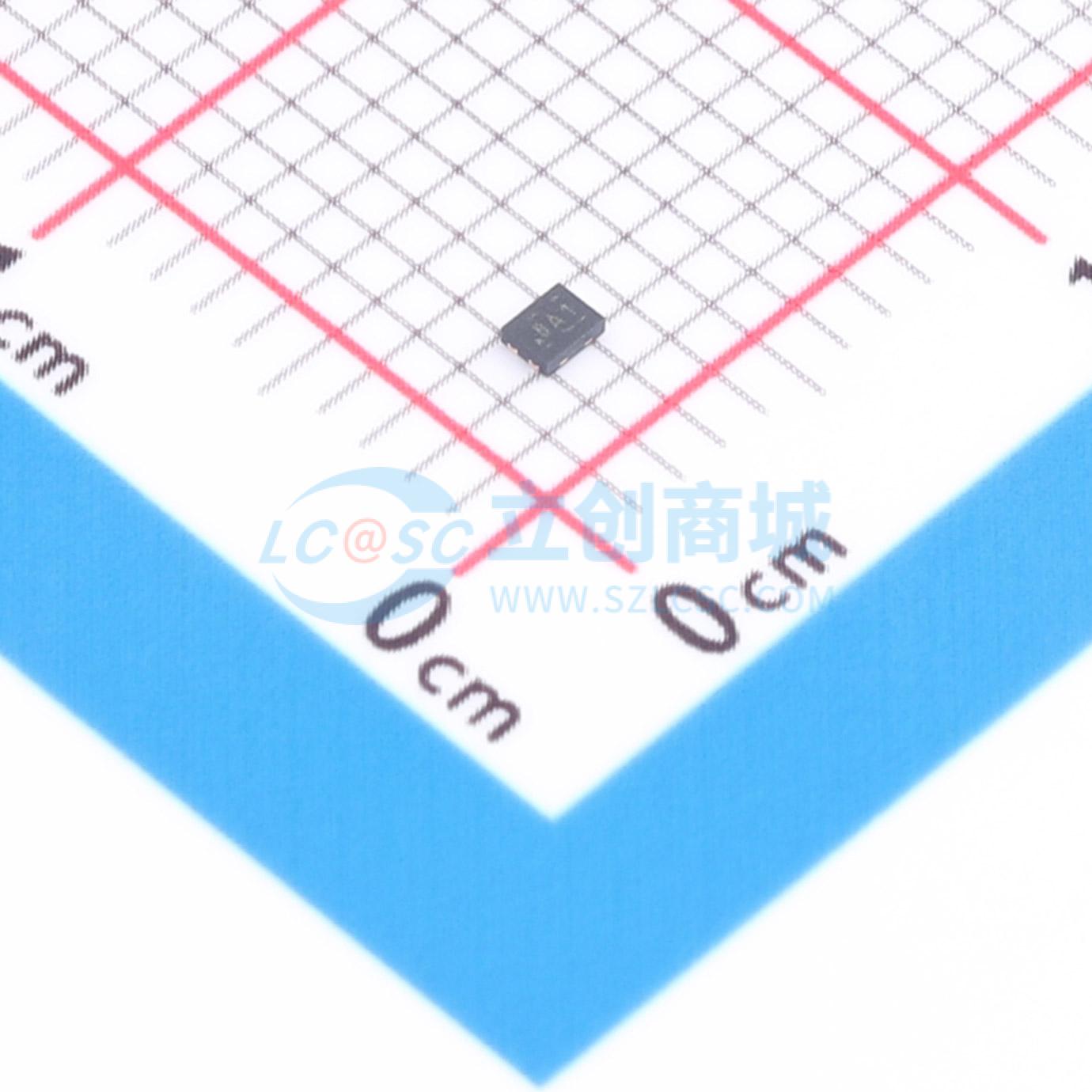

温馨提醒：图片仅供参考，商品以实物为准
TMAG5253BA1IQDMRR
低功耗线性霍尔效应传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款低功耗线性霍尔效应传感器，与磁通量密度成比例响应。具有使能引脚，可进入超低功耗（纳安级）关断模式。启动时间快（< 25 μs），适用于低功耗位置传感应用。采用行业领先的1.54平方毫米超小尺寸封装，适用于空间受限的应用
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMAG5253BA1IQDMRR
- 商品编号
- C22445458
- 商品封装
- X2SON-4-EP(1.1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.040785克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | ±20mT | |
| 灵敏度温漂 | ±0.12%/℃ | |
| 线性度 | ±0.55% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~3.6V | |
| 工作电流 | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置温度传感器 |
商品概述
TMAG5253 是一款低功耗线性霍尔效应传感器，可按比例响应磁通量密度。该器件具有使能引脚，可进入超低功耗 (nA) 关断模式。TMAG5253 的启动时间很短（< 25µs 和< 60µs），专为低功耗位置检测应用而设计。该器件采用1.54mm² 超小型封装，适用于空间狭小的应用。该器件可在 1.65V 至 3.6V 电压范围内运行。垂直于封装顶部的磁通量由器件感应，TMAG5253 提供两种灵敏度极性选项:双极和单极。北磁极和南磁极在双极选项中会产生不同的电压，而单极选项对南磁极和北磁极都敏感。输出会随施加的磁通量密度呈线性变化，多个灵敏度选项可根据所需的检测范围提供最大的输出电压摆幅。该器件使用比例式架构，当外部模数转换器 (ADC) 使用相同的 VCC 作为其基准电压时，可消除 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可抵消 -40°C 至 125°C 宽温度范围内的磁灵敏度漂移。该器件还能够在关断模式下将输出置于高阻抗状态，这使得多个器件能够连接到单个 ADC。
商品特性
- 低功耗
- 专用使能引脚
- 快速上电时间
- 比例式模拟输出与VCC成比例
- 关断模式下的高阻抗输出
- 低噪声输出，具有±1mA驱动电流
- 两种灵敏度极性选项
- 支持钕磁铁温漂的灵敏度补偿
- 超小型X2SON 4引脚封装，尺寸1.54mm²
- 宽工作温度范围:-40°C 至 125°C
应用领域
- 游戏控制器和外设
- 磁接近传感器
- 移动机器人电机控制
- 无线电动工具
- 扫地机器人
- 无人机有效载荷控制
