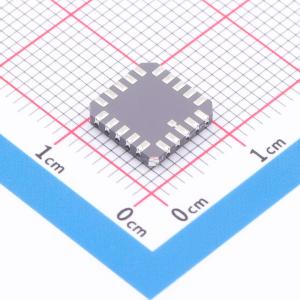

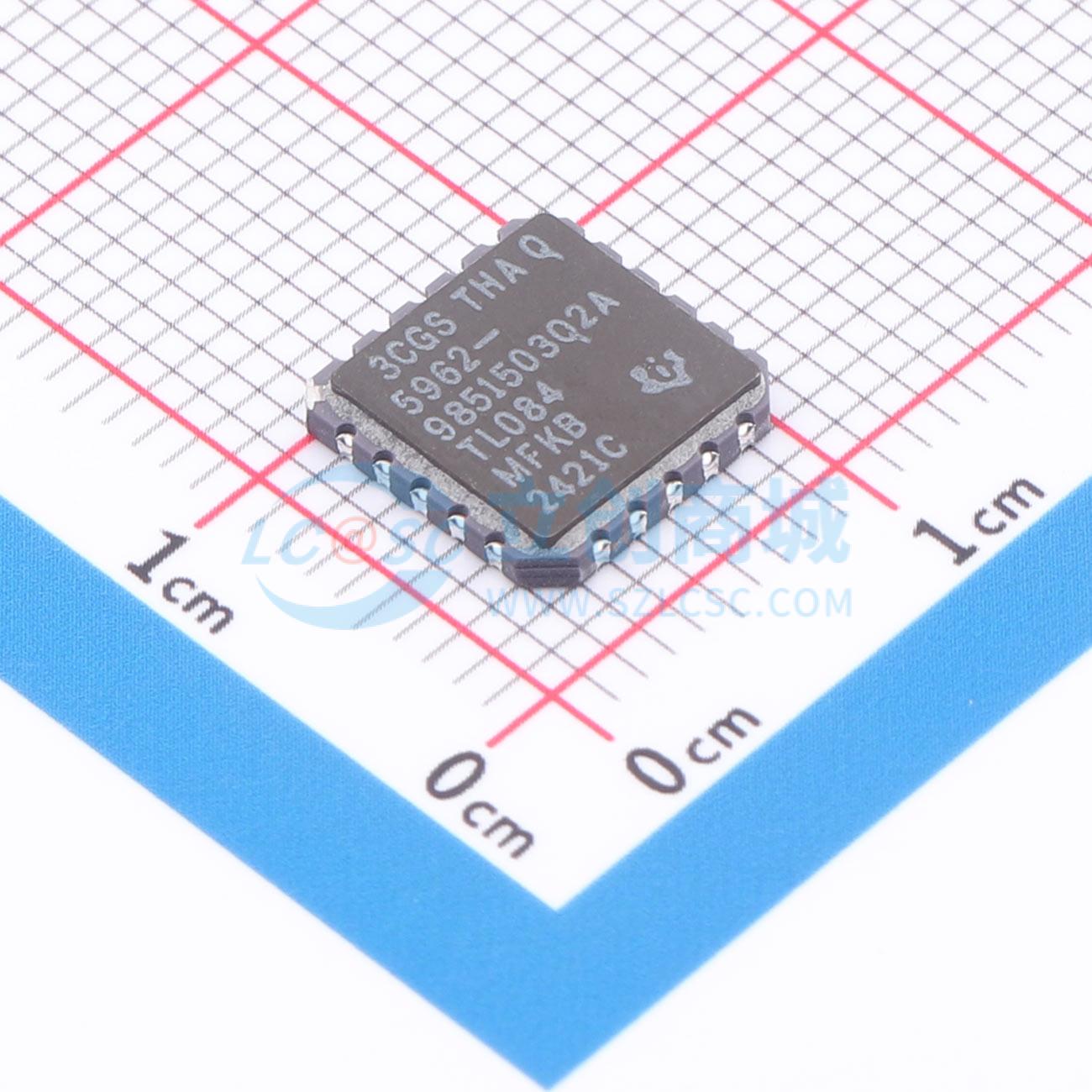

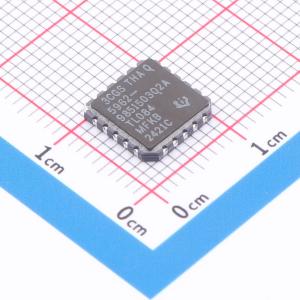

温馨提醒：图片仅供参考，商品以实物为准
TL084MFKB
FET输入运算放大器
- 描述
- 为成本敏感型应用提供了卓越的价值，特性包括低失调电压（1mV，典型值）、高压摆率（20V/μs）和正电源的共模输入。得益于高ESD（1.5kV，1HBM）、集成EMI和射频滤波器以及-40°C至125°C的完整运行温度范围，可用于要求严苛的应用。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL084MFKB
- 商品编号
- C22445432
- 商品封装
- LCCC-20(8.9x8.9)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 增益带宽积(GBW) | 5.25MHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 18uV/℃ | |
| 压摆率(SR) | 20V/us | |
| 输入偏置电流(Ib) | 200pA | |
| 输入失调电流(Ios) | 100pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 18nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 1.4mA | |
| 输出电流 | 26mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | 4.5V~40V | |
| 双电源电压(Vee~Vcc) | 2.25V~20V；-20V~-2.25V |
商品概述
TL08xx 是 FET 输入运算放大器。TL08xH (TL081H、TL082H 和 TL084H) 系列器件是业界通用的 TL08x (TL081、TL082 和 TL084) 器件的下一代版本。这些器件为成本敏感型应用提供了价值，其特性包括低失调电压 (1mV，典型值)、高压摆率 20 V/μs 和正电源的共模输入。得益于高 ESD (1.5kV, HBM)、集成 EMI 和射频滤波器以及 -40℃ 至 125℃ 的完整运行温度范围，TL08xH 器件可用于要求严苛的应用。
商品特性
- 高压摆率: 20 V/μs (TL08xH，典型值)
- 低失调电压: 1 mV (TL08xH，典型值)
- 低失调电压漂移: 2 μV/℃
- 低功耗:940μA /通道（TL08xH，典型值）
- 宽共模和差分电压范围
- 共模输入电压范围包括VCC+
- 低输入偏置和失调电流
- 低噪声，f = 1 kHz时，Vn = 37 nV/√Hz（典型值）
- 输出短路保护
- 低总计谐波失真:0.003%（典型值）
- 宽电源电压:±2.25V至±20V，4.5V至40V
应用领域
- 太阳能:串式和中央逆变器
- 电机驱动器:交流和伺服驱动控制及功率级模块
- 单相在线式UPS
- 三相 UPS
- 专业音频混合器
- 电池测试设备
