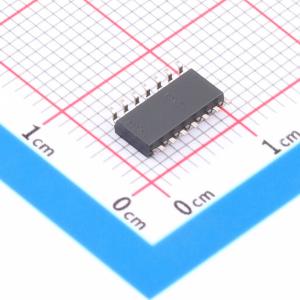

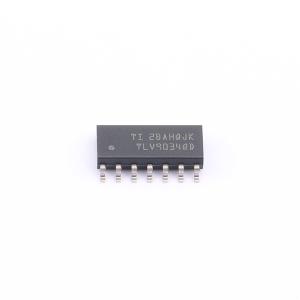

温馨提醒：图片仅供参考，商品以实物为准
TLV9034QDRQ1
汽车类精密比较器
- 描述
- 是汽车级单通道、双通道和四通道比较器系列。该系列提供低输入失调电压、容错输入和出色的速度功率比等特性组合，传播延迟为100ns，每个通道的静态电源电流仅为18μA。该系列还包含上电复位(POR)特性，这可确保输出处于已知状态，直到达到最小电源电压，从而防止系统上电和断电期间出现输出瞬变。这些比较器还具有容错输入，容错输入电压可升至6V而不会造成损坏，也不会产生输出相位反转
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9034QDRQ1
- 商品编号
- C22445455
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 100ns | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 | |
| 轨到轨 | 轨到轨输入 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 16uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 1.65V~5.5V | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 1pA | |
| 响应时间(tr) | 3ns | |
| 功能特性 | ESD保护 |
商品概述
TLV902x-Q1 和 TLV903x-Q1 是汽车级单通道、双通道和四通道比较器系列。该系列提供低输入失调电压、容错输入和出色的速度功率比等特性组合，传播延迟为100ns，每个通道的静态电源电流仅为 18μA。该系列还包含上电复位 (POR) 特性，这可确保输出处于已知状态，直到达到最小电源电压，从而防止系统上电和断电期间出现输出瞬变。这些比较器还具有容错输入，容错输入电压可升至 6V而不会造成损坏，也不会产生输出相位反转。因此，该系列的比较器适合在恶劣的嘈杂环境中进行精密电压监测。TLV902x-Q1 具有开漏输出，可上拉到低于或超过电源电压，使其适用于低压逻辑转换器。TLV903x-Q1 具有推挽式输出级，能够灌入/拉取许多毫安级电流以驱动 LED 或 MOSFET 栅极等容性负载。TLV90x0-Q1 和 TLV90x1-Q1 是单通道器件的替代引脚排列版本。该系列具有 -40℃ 至 +125℃ 的汽车级额定温度范围，可采用标准的引线和无引线封装。
商品特性
- 符合汽车应用要求
- 具有符合 AEC-Q100 标准的特性
- 器件温度等级1:-40℃ 至 125℃ 环境工作温度范围
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 1.65V 至 5.5V 的电源电压范围
- 已知启动的上电复位 (POR)
- 精密输入失调电压为 300μV
- 100ns 典型传播延迟
- 每通道的低静态电流为 16μA
- 轨至轨输入电压范围超过电源轨
- 开漏输出选项 (TLV902x-Q1)
- 推挽输出选项 (TLV903x-Q1)
- 备选单通道引脚排列选项 (TLV90x0)
- 2kV ESD 保护
应用领域
- 汽车
- HEV/EV 和动力总成
- 信息娱乐系统与仪表组
- 车身控制模块
- 工业
