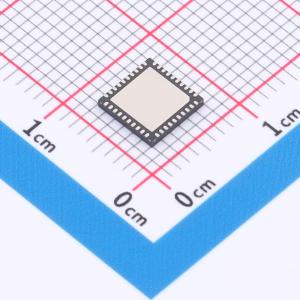

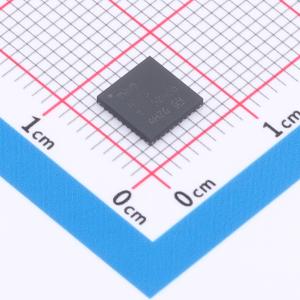

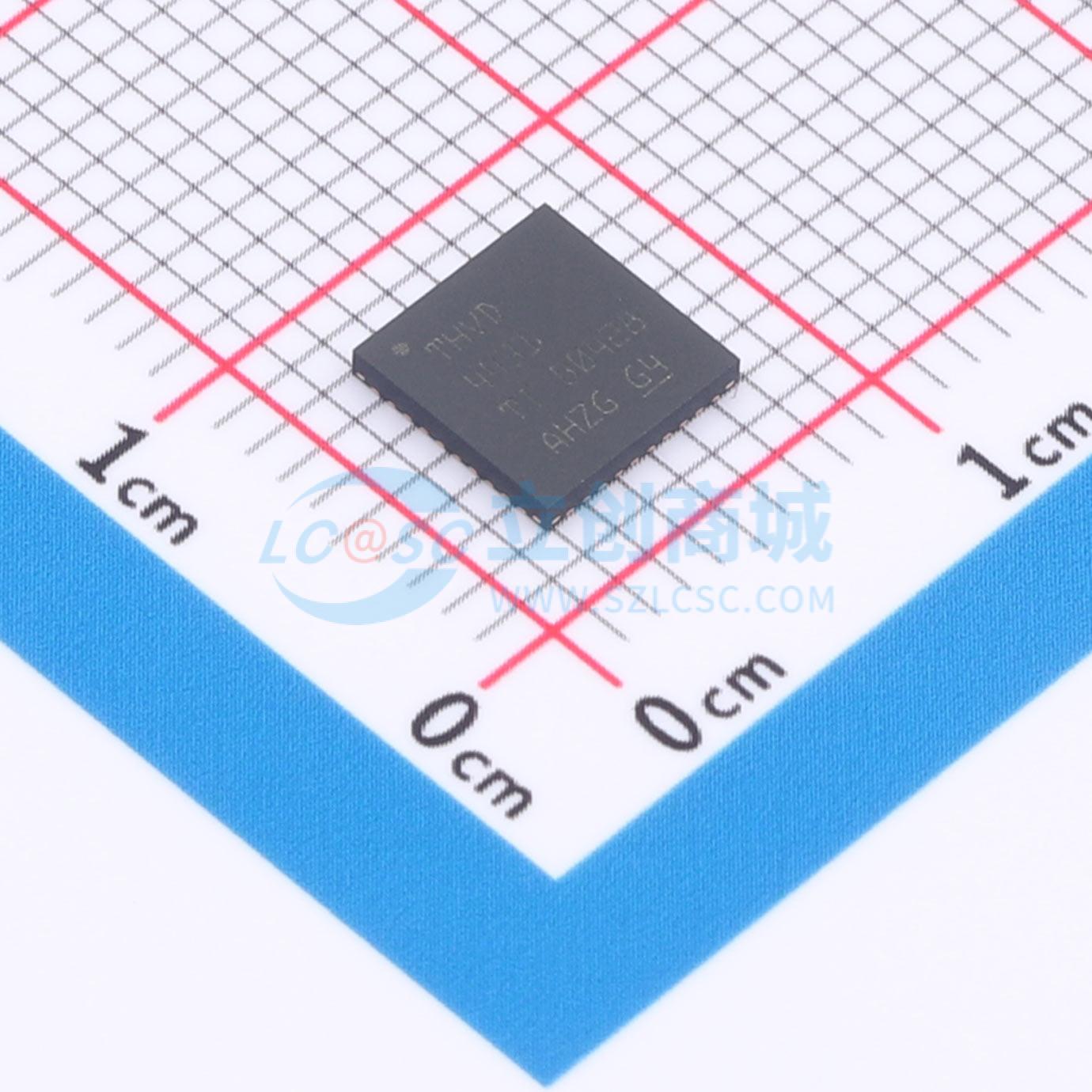

THVD4431RHAR

具有可切换集成端接电阻器和 ESD 保护的多协议收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THVD4431 是一款高度集成且稳健的多协议收发器，支持 RS-232、RS-422 和 RS-485 物理层。该器件具有三个发送器和五个接收器，支持 3T5R RS-232 端口。此外，该器件还集成了一个发送器和一个接收器，可支持半双工和全双工 RS-485 端口。模式选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。适用于 RS-485 总线引脚和 RS-232 接收器输入的集成端接无需外部元件即可实现全功能通信端口。该器件具有压摆率选择功能，因此可在两种最大速度（根据 SLR 引脚设置）下使用。
品牌名称: TI(德州仪器)
商品型号: THVD4431RHAR
商品编号: C22445427
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.255104克(g)

商品参数

商品概述

THVD4431 是一款高度集成且稳健的多协议收发器，支持 RS-232、RS-422 和 RS-485 物理层。该器件具有三个发送器和五个接收器，支持 3T5R RS-232 端口。此外，该器件还集成了一个发送器和一个接收器，可支持半双工和全双工 RS-485 端口。模式选择引脚支持共享总线和逻辑引脚，以便这些协议共享单个通用连接器。适用于 RS-485 总线引脚和 RS-232 接收器输入的集成端接无需外部元件即可实现全功能通信端口。该器件具有压摆率选择功能，因此可在两种最大速度（根据 SLR 引脚设置）下使用。该器件具有集成 4 级 IEC ESD 保护，无需外部系统级保护元件。为 RS-232 和 RS-485 提供的诊断环回模式检查逻辑到总线和总线到逻辑路径的功能完整性，并检查电缆和连接器是否短路。此外，当总线输入均处于开路或短路状态或总线空闲时，RS-485 接收器失效防护功能会将接收到的逻辑输出驱动为逻辑高电平。在关断模式下，该器件消耗的电流超低（典型值为 10µA），非常适合功耗敏感型应用。该器件需要由 3V 至 5.5V 电源为 RS-232 的电荷泵以及 RS-232 和 RS-485 的驱动器/接收器供电。单独的逻辑电源 VIO （1.65V 至 5.5V）使得此器件能够与低电平微控制器连接。

商品特性

符合或超出 TIA/EIA-485A 和 TIA/EIA-232F 标准的要求
RS-232 配置为 3 个发送器、5 个接收器
RS-485 配置为 1 个发送器、1 个接收器
适用于 RS-485 模式的片上可切换 120Ω 端接电阻器
用于 RS-232 信号传输的集成电荷泵
电源电压范围为 3V 至 5.5V
逻辑数据和控制信号的电源电压范围为 1.65V 至 5.5V
5V 电源下 RS-485 差分输出超过 2.1V，与 PROFIBUS 兼容
RS-232 模式具备大输出摆幅（典型值为±9V）
SLR 引脚可选数据速率
RS-232 3T5R 模式支持 250kbps 和 1Mbps
RS-485 半双工和全双工模式支持 500kbps 和 20Mbps
具备总线 I/O 保护:±16kV HBM ESD、±8kV IEC 61000-4-2 接触放电和 ±15kV 气隙放电、±4kV IEC 61000-4-4 快速瞬态突发
适用于 RS-232 和 RS-485 模式的诊断环回
关断引脚可在禁用状态下实现低电流消耗（典型值为 10µA）
适用于热插拔功能的无干扰上电/断电
RS-485 支持 1/8 单位负载，可支持多达 256 个总线节点
RS-485 接收器具备开路、短路和空闲总线失效防护
具备总线短路保护、热关断
工作环境温度范围为 -40℃ 至 125℃
采用节省空间的高效散热型 6mm x 6mm VQFN-40 封装

应用领域

工业PC
工厂自动化和控制
HVAC 系统
楼宇自动化
销售点终端
电网基础设施
工业运输

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	3
	接收器数	5
	数据速率	1Mbps
	工作电压	3V~5.5V

	属性	参数值
	静电保护	±16kV
	有无电荷泵	有
	工作温度	-40℃~+125℃
	静态电流	6mA
	功能特性	欠压锁定；短路保护；热关断
