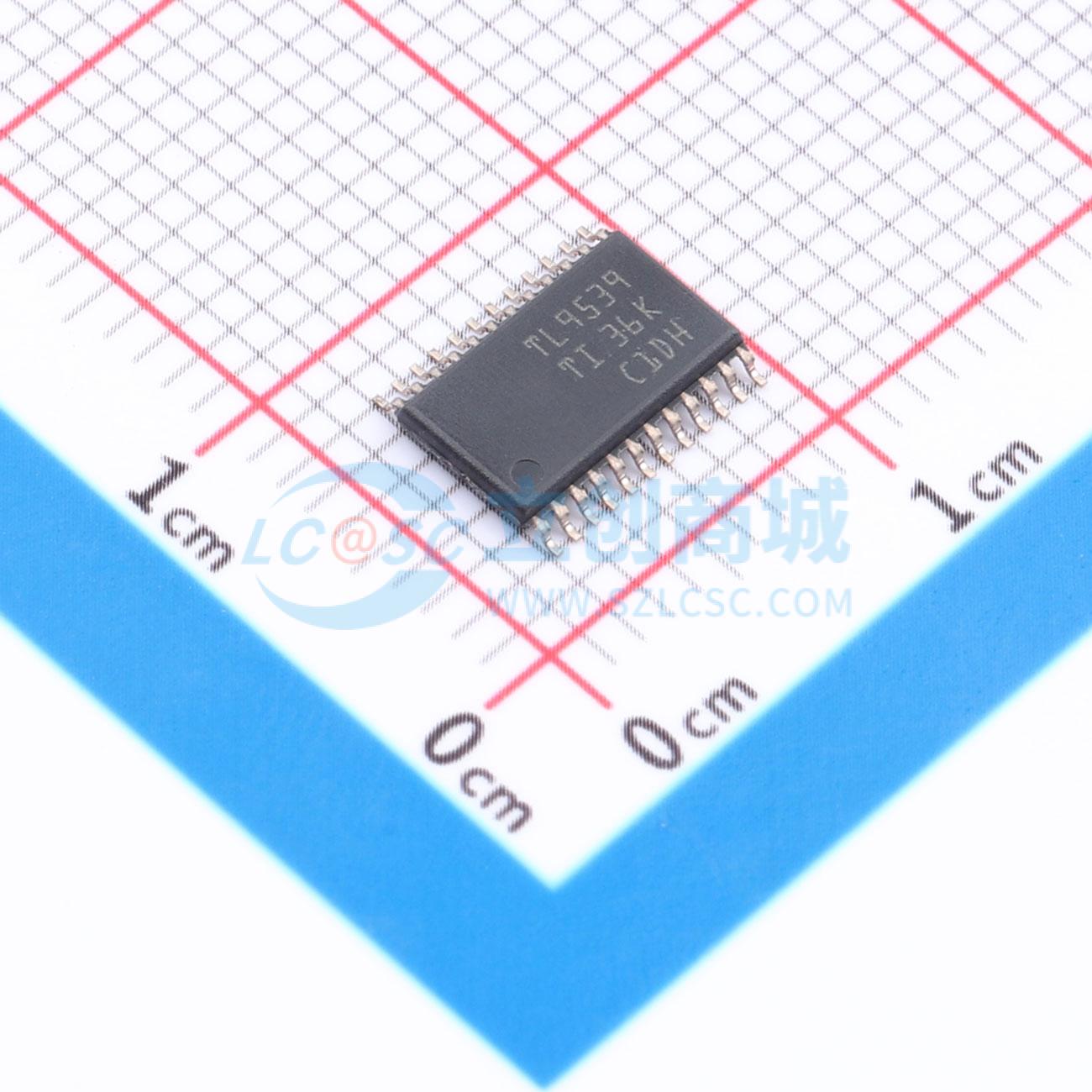

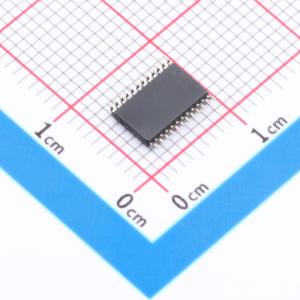

温馨提醒：图片仅供参考，商品以实物为准

TCAL9539PWR

低电压转换、16位I2C总线、SMBus I/O扩展器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 器件可为两线双向I2C总线（或SMBus）协议提供通用并行输入/输出(I/O)扩展并在1.08V至3.6VVcc下运行。该器件支持100kHz（标准模式）、400kHz（快速模式）和1MHz（快速+模式）的I2C时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用I/O时，I/O扩展器可提供简单解决方案。具有灵活的I/O端口，可提供旨在增强I/O速度、功耗和EMI性能的附加特性。此类附加特性包括：可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器和可编程开漏或推挽输出。
品牌名称: TI(德州仪器)
商品型号: TCAL9539PWR
商品编号: C22445412
商品封装: TSSOP-24
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TCAL9539 器件可为两线双向 I2C 总线（或 SMBus）协议提供通用并行输入/输出 (I/O) 扩展，在 1.08V 至 3.6V VCC 下运行。该器件支持 100kHz（标准模式）、400kHz（快速模式）和 1MHz（快速+模式）的 I2C 时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用 I/O 时，I/O 扩展器（如 TCAL9539）可提供简单解决方案。TCAL9539 具有灵活的 I/O 端口，可提供旨在增强 I/O 速度、功耗和 EMI 性能的附加特性。此类附加特性包括:可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器和可编程开漏或推挽输出。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

工作电源电压范围为 1.08V 至 3.6V
1.8mV 时具有 1μA（典型值）的低待机电流消耗
1MHz 快速+模式 I2C 总线
硬件地址引脚，允许在同一 I2C/SMBus 总线上支持两个器件
低电平有效复位输入 (RESET)
开漏低电平有效中断输出 (INT)
输入或输出配置寄存器
极性反转寄存器
可配置 I/O 驱动强度寄存器
上拉电阻和下拉电阻配置寄存器
内部上电复位
SCL 或 SDA 输入端上有噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
2000V 人体放电模型 (A114-A)
1000V 充电器件模型 (C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化
游戏机
采用 GPIO 受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O 数量	16
	是否有中断输出	有中断输出
	灌电流(IOL)	25mA
	拉电流(IOH)	10mA

	属性	参数值
	时钟频率(fc)	1MHz
	支持设备数量	2
	静态电流(Iq)	600nA
	功能特性	内置LED驱动；复位功能；级联与地址扩展
	工作电压	1.08V~3.6V
	工作温度	-40℃~+125℃
