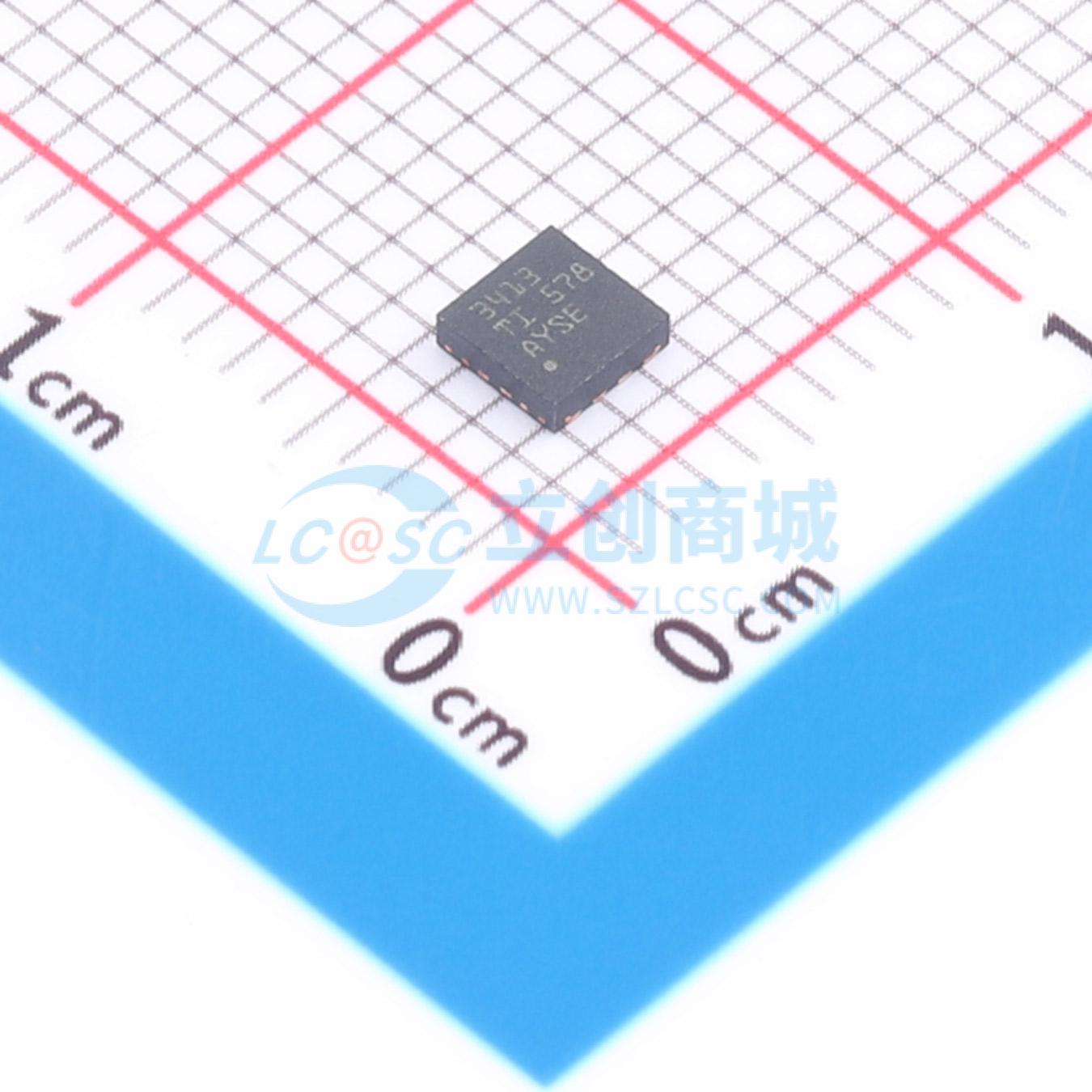

温馨提醒：图片仅供参考，商品以实物为准

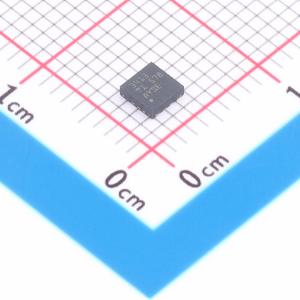

TCAN3413DRBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TCAN3413 and TCAN3414 是符合 ISO 11898-2:2016 高速 CAN 规范物理层要求的控制器局域网 (CAN) FD 收发器。此类收发器具有经过认证的电磁兼容性 (EMC)，适用于数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。
品牌名称: TI(德州仪器)
商品型号: TCAN3413DRBR
商品编号: C22445415
商品封装: SON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.144647克(g)

商品参数

商品概述

TCAN3413 and TCAN3414 是符合 ISO 11898-2:2016 高速 CAN 规范物理层要求的控制器局域网 (CAN) FD 收发器。

此类收发器具有经过认证的电磁兼容性 (EMC)，适用于数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。TCAN3413 包括通过 V₁₀ 引脚实现的内部逻辑电平转换，允许收发器 I/O 直接连接到 1.8V、2.5V 或 3.3V 逻辑电平。此类收发器支持低功耗待机模式，并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。

此外，该收发器支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和 ±58V 的总线故障保护。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些收发器采用业界通用的 SOIC-8、VSON-8 和节省空间的小尺寸 SOT-23 封装。

商品特性

3.3V 单电源工作
无需使用 5V 稳压器，从而节省 BOM 成本并减小 PCB 空间
在同构和异构网络中实现出色的 EMC 运行
符合 ISO 11898-2:2016 物理层标准要求
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
具有较短的对称传播延迟时间，可增加时序裕量
接收器共模输入电压：±30V
保护特性：
- 总线故障保护：±58V
- 总线引脚上提供 IEC ESD 保护：±10kV
- 欠压保护
- TXD 显性超时 (DTO)
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
- 超低功耗关断模式：仅 TCAN3414
优化了未上电时的性能
- 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
- 支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
小型 8 引脚 SOIC SOT-23 和无引线 VSON-8 封装，提高了自动光学检测 (AOI) 能力

应用领域

工厂自动化
电网基础设施
工业运输
电机驱动器

	属性	参数值
	商品目录	CAN收发器
	类型	CAN收发器
	数据速率	8Mbps
	工作电压	3V~3.6V

	属性	参数值
	工作电流	55mA
	工作温度	-40℃~+125℃
	静态电流	13uA
