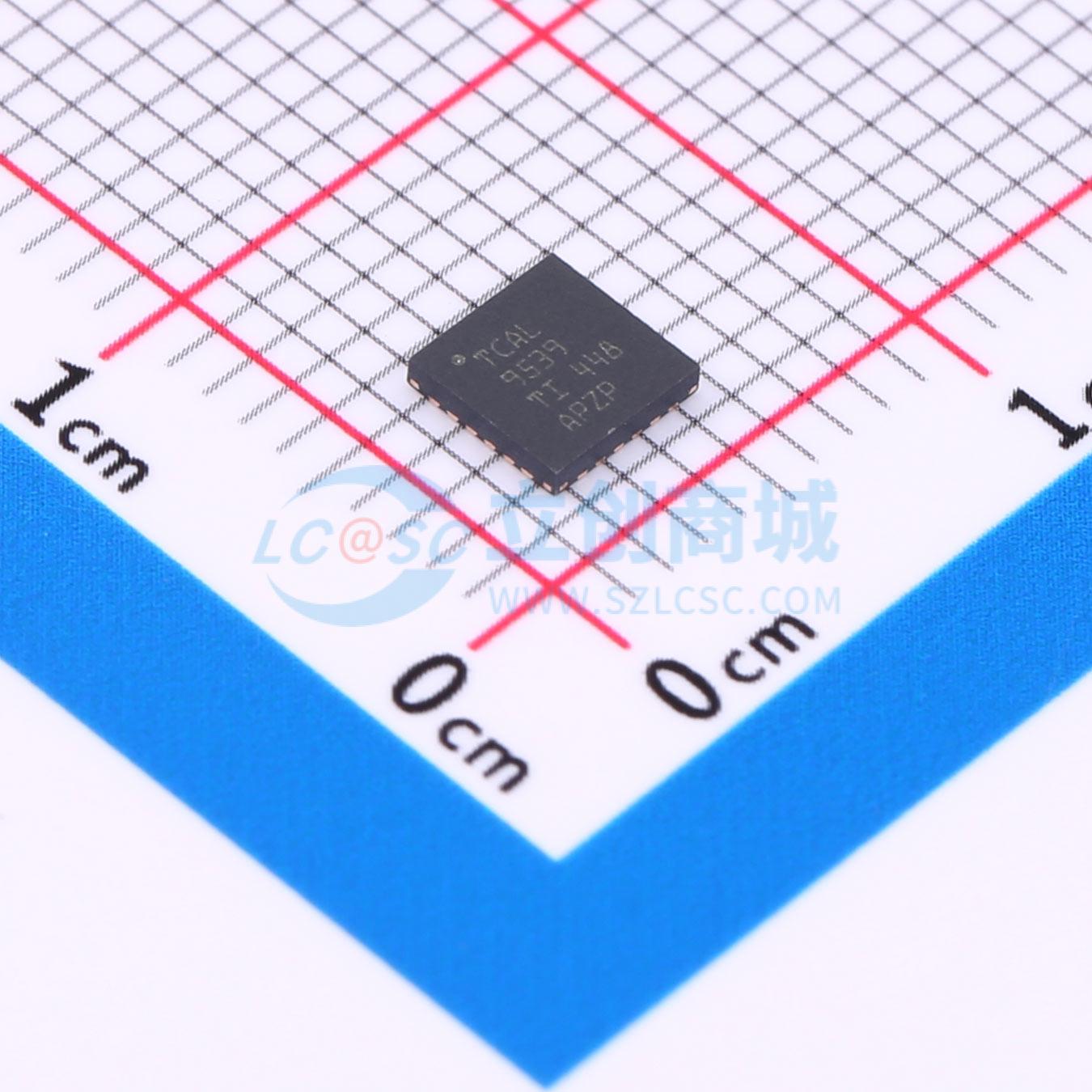

温馨提醒：图片仅供参考，商品以实物为准

TCAL9539RTWR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TI(德州仪器)
商品型号: TCAL9539RTWR
商品编号: C22445413
商品封装: WQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.122克(g)

商品参数

商品概述

TCAL9539 器件可为两线双向 I2C 总线（或 SMBus）协议提供通用并行输入/输出 (I/O) 扩展并在 1.08V 至 3.6V VCC 下运行。该器件支持 100kHz（标准模式）、400kHz（快速模式）和 1MHz（快速 + 模式）的 I²C 时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外使用 I/O 时，I/O 扩展器（如 TCAL9539）可提供简单解决方案。 TCAL9539 具有灵活的 I/O 端口，可提供旨在增强 I/O 速度、功耗和 EMI 性能的附加特性。此类附加特性包括：可编程输出驱动强度、可编程上拉和下拉电阻、可锁存输入、可屏蔽中断、中断状态寄存器和可编程开漏或推挽输出。

商品特性

工作电源电压范围为 1.08V 至 3.6V
1.8mV 时具有 1μA（典型值）的低待机电流消耗
1MHz 快速 + 模式 I2C 总线
硬件地址引脚，允许在同一 I2C/SMBus 总线上支持两个器件
低电平有效复位输入 (RESET)
开漏低电平有效中断输出 (INT)
输入或输出配置寄存器
极性反转寄存器
可配置 I/O 驱动强度寄存器
上拉电阻和下拉电阻配置寄存器
内部上电复位
SCL 或 SDA 输入端上有噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114 - A)
- 1000V 充电器件模型 (C101)

应用领域

服务器
路由器（电信交换设备）
个人计算机
个人电子产品
工业自动化
游戏机
采用 GPIO 受限处理器的产品

	属性	参数值
	商品目录	I/O扩展器
	接口类型	I2C；SMBus
	I/O数量	16
	是否有中断输出	有中断输出
	输出类型	开漏；推挽式
	工作电压	1.08V~3.6V
	灌电流(IOL)	25mA

	属性	参数值
	拉电流(IOH)	10mA
	时钟频率(fc)	1MHz
	工作温度	-40℃~+125℃
	支持设备数量	2
	静态电流(Iq)	1uA
	输出高电平(VOH)	2.8V
	输出低电平(VOL)	100mV
