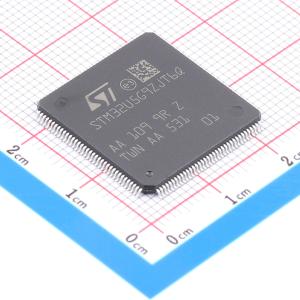

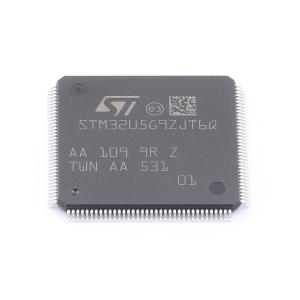

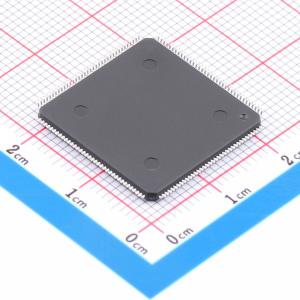

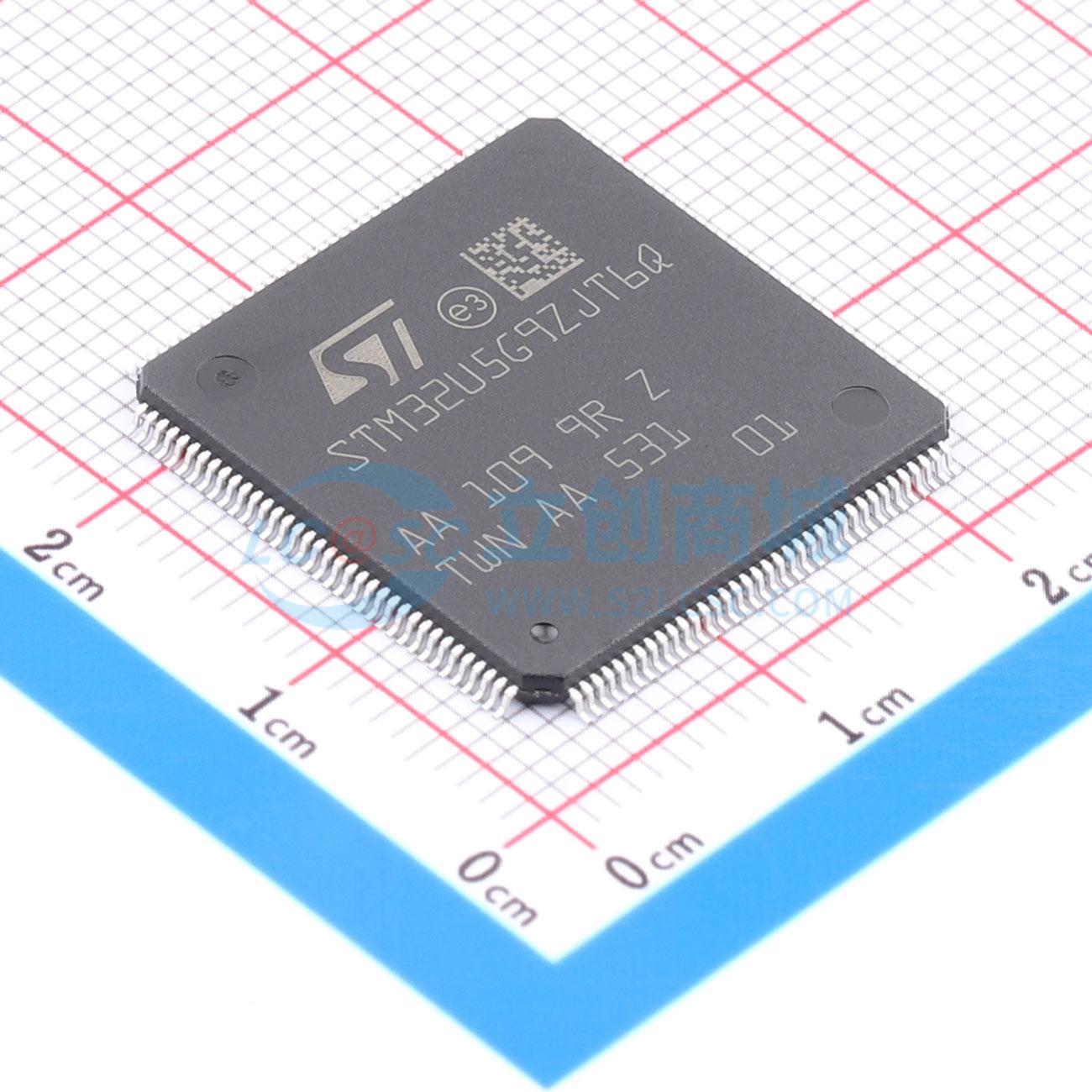

STM32U5G9ZJT6Q
2.5D和矢量图形、JPEG编解码器、LTDC、MIPI DSI
- 描述
- 特性：采用ST先进的专利技术。 具备FlexPowerControl的超低功耗。 电源电压范围：1.71V至3.6V。 温度范围：-40°C至+85°C。 LPBAM：具有DMA的自主外设，在Stop 2模式下仍可正常工作。 VBAT模式：为RTC、32×32位备份寄存器和2KB备份SRAM供电。 关机模式电流：150nA（24个唤醒引脚）。 待机模式电流：195nA（24个唤醒引脚）
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U5G9ZJT6Q
- 商品编号
- C22445371
- 商品封装
- LQFP-144(20x20)
- 包装方式
- 托盘
- 商品毛重
- 2.966969克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 4MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 3MB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 101 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；存储加密；真随机数发生器(TRNG)；内置通用定时器；内置温度传感器；硬件CRC；集成LDO |
商品特性
- 采用FlexPowerControl技术的超低功耗
- 1.71 V至3.6 V电源电压范围
- -40°C至+85°C工作温度范围
- LPBAM：支持DMA的自洽外设，功能可低至Stop 2模式
- V_BAT模式：为RTC、32×32位备份寄存器和2-Kbyte备份SRAM供电
- 150 nA关机模式（24个唤醒引脚）
- 195 nA待机模式（24个唤醒引脚）
- 480 nA带RTC的待机模式
- 2.05 μA Stop 3模式（带40-Kbyte SRAM）
- 8.25 μA Stop 3模式（带3-Mbyte SRAM）
- 4.05 μA Stop 2模式（带40-Kbyte SRAM）
- 15.5 μA Stop 2模式（带3-Mbyte SRAM）
- 18.6 μA/MHz运行模式（3.3 V下）
- 基于Arm® TrustZone®、具备MPU、DSP和FPU的32位Cortex®-M33内核
- ART加速器：32-Kbyte指令缓存，支持从闪存和外部存储器实现零等待状态执行，频率高达160 MHz，性能达240 DMIPS
- 用于外部存储器的16-Kbyte数据缓存
- 电源管理：集成LDO稳压器和支持动态切换及电压调节的SMPS降压转换器
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1），655 CoreMark®（4.09 CoreMark®/MHz）
- 封装选项：LQFP100 (14×14 mm)、LQFP144 (20×20 mm)、UFBGA144 (10×10 mm)、WLCSP208 (5.8×5.6 mm)、TFBGA216 (13×13 mm)
- 存储器：4-Mbyte带ECC的闪存，2个支持读写同步的存储体，其中512 Kbytes支持100 kcycles擦写；SRAM3 ECC关闭时：3026-Kbyte RAM（其中66 Kbytes带ECC）；SRAM3 ECC开启时：2962-Kbyte RAM（其中322 Kbytes带ECC）；支持SRAM、PSRAM、NOR、NAND和FRAM的外部存储器接口；2个Octo-SPI存储器接口；高达160 MHz的HSPI存储器接口
- 丰富的图形特性：Neo-Chrom VG处理器（GPU2D），加速任意角度旋转、缩放、透视校正纹理贴图和矢量图形；Chrom-ART加速器（DMA2D），增强图形内容创建；Chrom-GRC（GFXMMU），可实现高达20%的图形资源优化；MIPI® DSI主机控制器，具备两条速率高达500 Mbit/s的DSI通道；LCD-TFT控制器（LTDC）；数字摄像头接口；硬件JPEG编解码器；专用图形定时器
- 通用输入/输出：多达151个具有中断能力的快速I/O，大多数支持5V容限，多达14个I/O支持低至1.08 V的独立电源供电
- 时钟管理：4至50 MHz晶体振荡器；用于RTC的32 kHz晶体振荡器（LSE）；内部16 MHz工厂微调RC（±1%）；内部低功耗32 kHz RC（±5%）；2个内部多速（100 kHz至48 MHz）振荡器，其中一个可由LSE自动微调；内部48 MHz振荡器；3个用于系统时钟、USB、音频和ADC的PLL
- 安全与加密：SESIP3和PSA Level 3认证保证目标；Arm® TrustZone®及可配置安全的I/O、存储器和外设；支持RDP和密码保护调试的灵活生命周期方案；基于引导入口和安全隐藏保护区的信任根；通过嵌入式RSS实现安全固件安装；支持硬件密钥的安全数据存储；支持基于TF-M的安全固件升级；2个AES协处理器，其中一个具备DPA抗性；具备DPA抗性的公钥加速器；Octo-SPI外部存储器的实时解密；HASH硬件加速器；符合NIST SP800-90B的真随机数发生器；96位ID；512字节OTP；主动篡改检测
- 多达17个定时器、2个看门狗和RTC：19个定时器：2个16位高级电机控制定时器、4个32位定时器、3个16位通用定时器、2个16位基本定时器、4个低功耗16位定时器（在Stop模式下可用）、2个SysTick定时器和2个看门狗；带日历、闹钟和校准功能的RTC
- 多达25个通信外设：1个USB Type-C®/USB Power Delivery控制器；1个带嵌入式PHY的USB OTG高速接口；2个SAI；6个支持FM+（1 Mbit/s）、SMBus/PMBus®的I2C接口；7个USART（支持ISO 7816、LIN、IrDA、调制解调器）；3个SPI（与双OCTOSPI合计为5个SPI）；1个CAN FD控制器；2个SDMMC接口；1个多功能数字滤波器（6个滤波器）+1个带声音活动检测的音频数字滤波器；并行同步从接口
- 16通道和4通道DMA控制器，在Stop模式下功能正常
- 数学协处理器：用于三角函数加速的CORDIC和FMAC
- 多达24个电容感应通道
- 丰富的模拟外设（独立供电）：2个14位2.5-Msps ADC，支持硬件过采样；1个12位2.5-Msps ADC，支持硬件过采样，在Stop 2模式下可自洽运行；12位DAC（2个通道），低功耗采样保持，在Stop 2模式下可自洽运行；2个带内置PGA的运算放大器；2个超低功耗比较器
- CRC计算单元
- 调试支持：串行线调试、JTAG、ETM
- 符合ECOPACK2标准的封装
