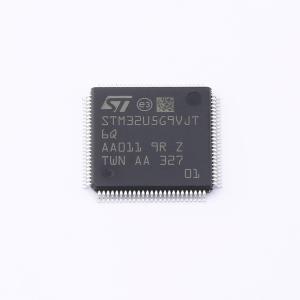

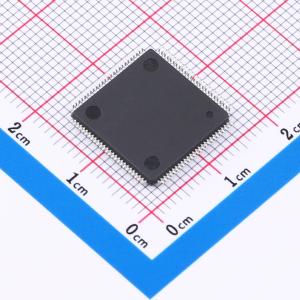

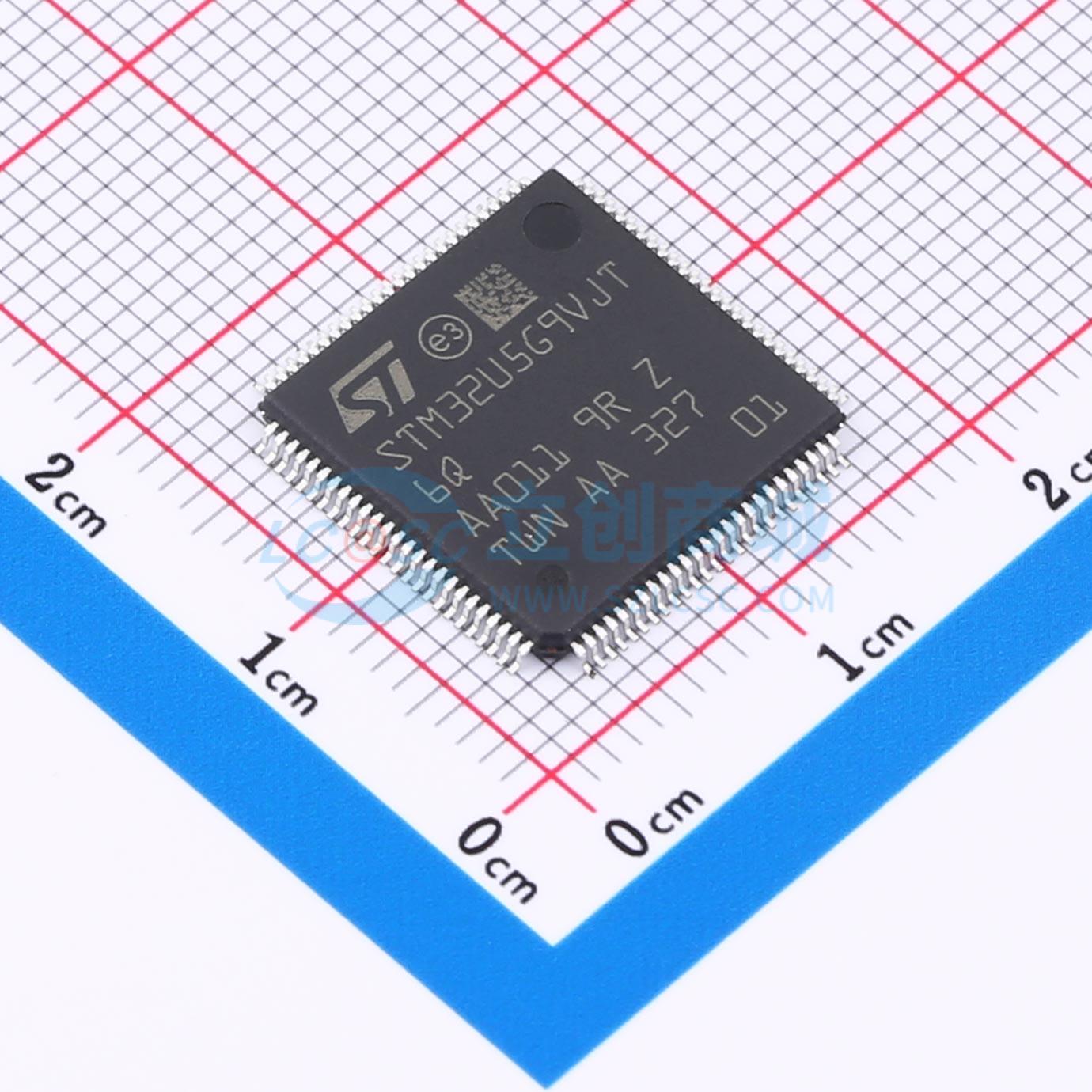

STM32U5G9VJT6Q
2.5D和矢量图形，JPEG编解码器，LTDC，MIPI DSI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：包含意法半导体最先进的专利技术。 采用FlexPowerControl实现超低功耗。 1.71 V至3.6 V电源，温度范围 -40℃至 +85℃。 LPBAM：带DMA的自主外设，在Stop 2模式下仍可工作。 VBAT模式：为RTC、32×32位备份寄存器和2 Kbyte备份SRAM供电。 150 nA关机模式（24个唤醒引脚）。 195 nA待机模式（24个唤醒引脚）。 480 nA带RTC的待机模式
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U5G9VJT6Q
- 商品编号
- C22445370
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M33 | |
| CPU最大主频 | 160MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 4MB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 3MB | |
| EEPROM容量 | - | |
| I/O数量 | 63 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件集成了2.5D和矢量图形处理能力、JPEG编解码器、LCD-TFT控制器（LTDC）、MIPI DSI接口，并搭载了运行频率高达160 MHz的Arm Cortex-M33微控制器内核。其存储资源包括4 MB闪存和3 MB SRAM，并内置了加密功能。
商品特性
- 采用先进的超低功耗FlexPowerControl技术
- 工作电压范围：1.71 V 至 3.6 V，温度范围：40 ~°C 至 +85 ~°C
- 支持LPBAM：外设可在Stop 2模式下通过DMA自主运行
- VBAT模式：为RTC、32×32位备份寄存器和2 KB备份SRAM供电
- 150 nA 关机模式（24个唤醒引脚）
- 195 nA 待机模式（24个唤醒引脚）
- 480 nA 带RTC的待机模式
- 2.05 μA Stop 3模式（40 KB SRAM保持）
- 8.25 μA Stop 3模式（3 MB SRAM保持）
- 4.05 μA Stop 2模式（40 KB SRAM保持）
- 15.5 μA Stop 2模式（3 MB SRAM保持）
- 运行模式功耗：18.6 μA/MHz @ 3.3 V
- 基于Arm Cortex-M33内核，支持TrustZone、MPU、DSP和FPU
- 32 KB指令缓存，支持从闪存和外部存储器零等待执行，频率高达160 MHz，性能达240 DMIPS
- 16 KB数据缓存，用于外部存储器
- 集成LDO稳压器和SMPS降压转换器，支持动态切换和电压调节
- 性能基准：1.5 DMIPS/MHz（Drystone 2.1），655 CoreMark（4.09 CoreMark/MHz）
- 4 MB带ECC的闪存，支持双区读写，其中512 KB支持100k次擦写周期
- SRAM配置：SRAM3 ECC关闭时为3026 KB（含66 KB带ECC）；SRAM3 ECC开启时为2962 KB（含322 KB带ECC）
- 外部存储器接口，支持SRAM、PSRAM、NOR、NAND和FRAM
- 2个Octo-SPI存储器接口
- HSPI存储器接口，频率高达160 MHz
- Neo-Chrom VG处理器（GPU2D），支持任意角度旋转、缩放、透视校正纹理映射和矢量图形加速
- Chrom-ART加速器（DMA2D），增强图形内容创建
- Chrom-GRC（GFXMMU），可优化高达20%的图形资源
- MIPI DSI主机控制器，双通道，每通道速率高达500 Mbit/s
- LCD-TFT控制器（LTDC）
- 数字摄像头接口
- 硬件JPEG编解码器
- 专用图形定时器
- 最多151个快速I/O，大部分5V耐受，其中最多14个I/O支持低至1.08 V的独立供电
- 时钟管理：4至50 MHz晶体振荡器、32 kHz RTC晶体振荡器（LSE）、内部16 MHz工厂校准RC（±1%）、内部低功耗32 kHz RC（±5%）、2个内部多速振荡器（100 kHz 至 48 MHz，其中一个可由LSE自动校准）、内部48 MHz振荡器、3个PLL（用于系统时钟、USB、音频、ADC）
- 通过SESIP3和PSA Level 3认证
- 支持Arm TrustZone和可配置安全I/O、存储器及外设
- 灵活的RDP和密码保护调试生命周期方案
- 基于启动入口和安全隐藏保护区的信任根
- 通过嵌入式RSS支持安全固件安装
- 基于硬件密钥的安全数据存储
- 支持基于TF-M的安全固件升级
- 2个AES协处理器，其中一个具备DPA抗性
- 公钥加速器，具备DPA抗性
- 支持Octo-SPI外部存储器的实时解密
- HASH硬件加速器
- 真随机数生成器，符合NIST SP800-90B标准
- 96位ID
- 512字节OTP（一次性可编程）
- 主动篡改检测
- 最多19个定时器：2个16位高级电机控制定时器、4个32位定时器、3个16位通用定时器、2个16位基本定时器、4个低功耗16位定时器（在停止模式下可用）、2个SysTick定时器、2个看门狗
- 带日历、闹钟和校准功能的RTC
- 最多25个通信外设：1个USB Type-C/USB PD控制器、1个带嵌入式PHY的高速USB OTG、2个SAI、6个I2C FM+、7个USART、3个SPI、1个CAN FD控制器、2个SDMMC接口、1个多功能数字滤波器、1个带声音活动检测的音频数字滤波器、并行同步从接口
- CORDIC用于加速三角函数和FMAC
- 最多24个电容感应通道
- 丰富的模拟外设（独立供电）：2个14位2.5 Msps ADC（带硬件过采样）、1个12位2.5 Msps ADC（带硬件过采样，可在Stop 2模式下自主运行）、12位DAC（2通道，带低功耗采样保持，可在Stop 2模式下自主运行）、2个带内置PGA的运算放大器、2个超低功耗比较器
- CRC计算单元
- 调试支持：串行线调试、JTAG、ETM
