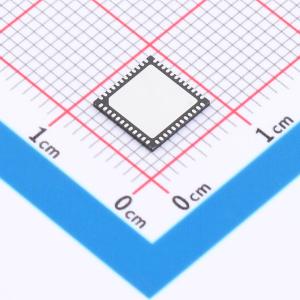

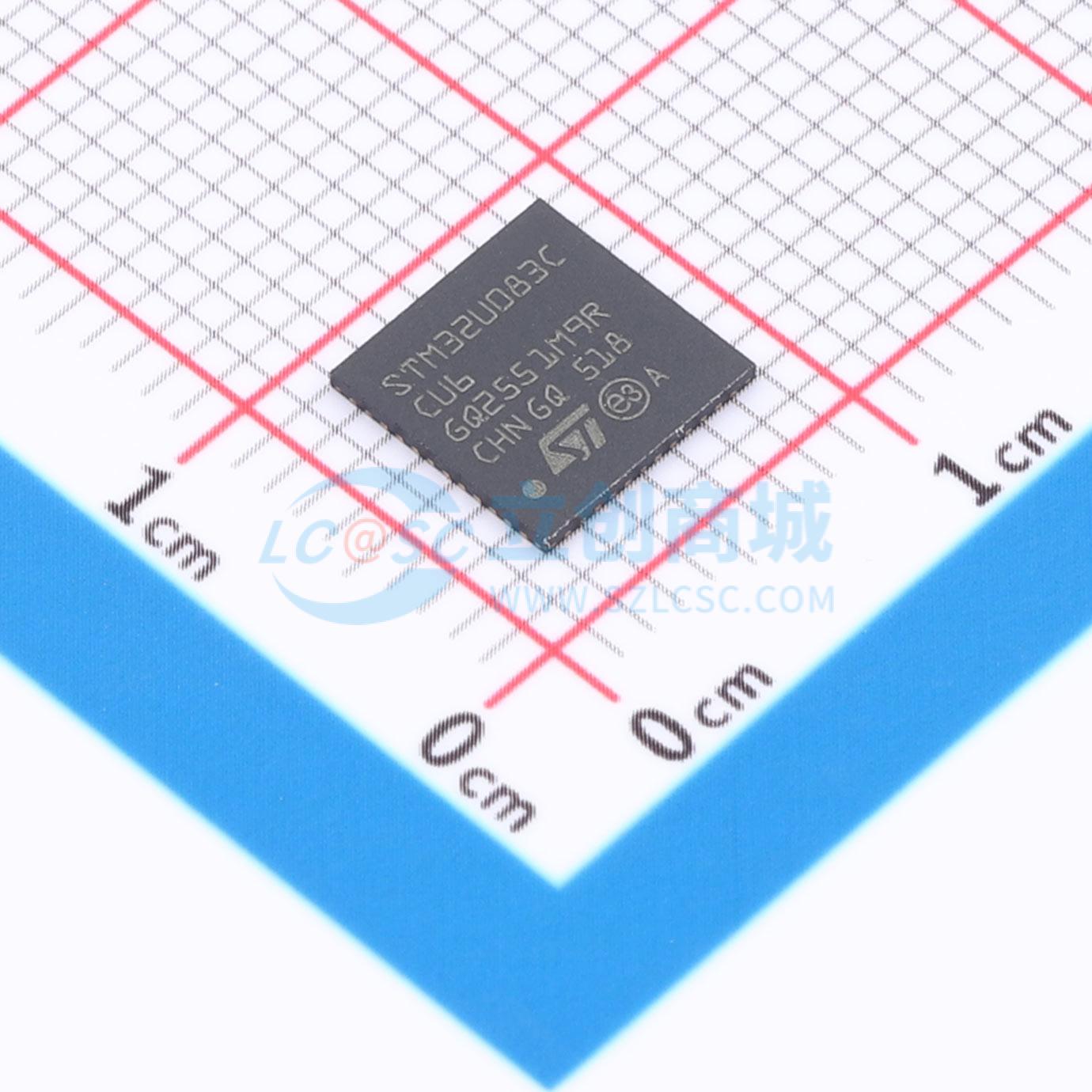

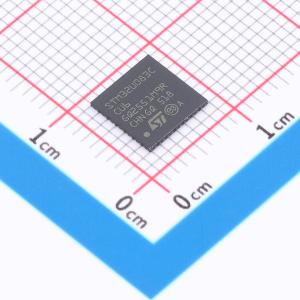

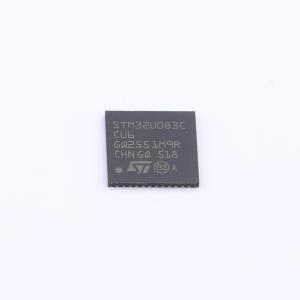

STM32U083CCU6
超低功耗 Arm Cortex-M0+ 32 位微控制器，闪存、静态随机存取存储器（SRAM）、通用串行总线（USB）、液晶显示器（LCD）、高级加密标准（AES）
- 描述
- 超低功耗微控制器，基于高性能 Arm Cortex-M0+ 32 位 RISC 内核，工作频率高达 56 MHz。嵌入高速存储器（256 Kbyte 单存储体闪存和 40 Kbyte 带硬件奇偶校验的 SRAM），以及大量增强型 I/O 和外设，连接到 APB 和 AHB 总线，还有 32 位多 AHB 总线矩阵。为嵌入式闪存和 SRAM 提供保护机制，如读出保护和写入保护。提供 12 位 ADC、12 位 DAC、两个嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器、三个通用 16 位定时器和三个 16 位低功耗定时器。嵌入多达 21 个电容感应通道，以及集成 LCD 控制器，可通过内部升压转换器驱动 8×48 或 4×52 段。具备标准和高级通信接口，包括四个 I2C、三个 SPI、四个 USART 和三个低功耗 UART，以及一个无晶体 USB 全速设备
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U083CCU6
- 商品编号
- C22445365
- 商品封装
- UFQFPN-48-EP(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.541645克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 56MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 40KB | |
| EEPROM容量 | - | |
| I/O数量 | 39 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
STM32U083xC 器件是基于高性能 Arm® Cortex®-M0+ 32 位 RISC 内核的超低功耗微控制器，工作频率最高可达 56 MHz。该器件集成了高速存储器（256 KB 闪存和 40 KB 带硬件奇偶校验的 SRAM），以及连接到 APB 和 AHB 总线及 32 位多 AHB 总线矩阵的广泛增强型 I/O 和外设。它还集成了嵌入式闪存和 SRAM 的保护机制，例如读出保护和写保护。STM32U083xC 器件提供 12 位 ADC、12 位 DAC、两个嵌入式轨到轨模拟比较器、一个运算放大器、一个低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器、三个通用 16 位定时器和三个 16 位低功耗定时器。该器件还集成了最多 21 个电容感应通道，以及一个集成 LCD 控制器，可驱动 8×48 或 4×52 段码，并带有内部升压转换器。它们还具有标准和高级通信接口，即四个 I2C、三个 SPI、四个 USART 和三个低功耗 UART，外加一个无晶振 USB 全速设备。此外，STM32U083xC 器件集成了一个 AES 硬件加速器。STM32U083xC 在 -40 至 +85°C（+105°C 结温）和 -40 至 +125°C（+130°C 结温）温度范围内工作，电源电压范围为 1.71 至 3.6V，使用内部 LDO 稳压器。全面的省电模式使得设计低功耗应用成为可能。支持独立的电源：用于 ADC、DAC、运算放大器和比较器的模拟独立电源输入，以及允许 RTC 和备份寄存器备份的 VBAT 输入。STM32U083xC 提供从 32 到 81 引脚的八种封装。
商品特性
- 包含意法半导体先进的专利技术。
- 超低功耗特性：1.71 V 至 3.6V 电源电压，-40°C 至 85 / 125°C 温度范围，VBAT 模式：130 nA（带 RTC 和 9×32 位备份寄存器），关断模式（6 个唤醒引脚）：16 nA，待机模式（6 个唤醒引脚）：带 RTC 时为 160 nA，不带 RTC 时为 30 nA，停止 2 模式：带 RTC 时为 825 nA，不带 RTC 时为 695 nA，运行模式（LDO 模式）：52μA/MHz，批量采集模式，从停止模式唤醒时间 4 μs，欠压复位。
- 32 位 Arm® Cortex®-M0+ CPU，频率最高 56 MHz。
- ART 加速器：1 KB 指令缓存，实现闪存的零等待状态执行。
- 基准测试：1.13 DMIPS/MHz，134 CoreMark®，407 ULPMark™-CP，143 ULPMark™-PP，19.7 ULPMark™-CM。
- 存储器：256 KB 单存储体闪存，具有专有代码读出保护；40 KB 带硬件奇偶校验的 SRAM。
- 丰富的模拟外设：1×12 位 ADC，1×12 位 DAC 输出通道，1×带内置 PGA 的通用运算放大器，2×超低功耗比较器。
- LCD 驱动器：8×48 或 4×52 段码，带升压转换器。
- 通用输入/输出：最多 69 个快速 I/O，其中大多数为 5 V 耐受。
- 20 个通信接口：USB 2.0 全速无晶振解决方案，7× USART/LPUART，4× I2C 接口，3× SPI，IRTIM。
- 安全性：客户代码保护，强大的读出保护，基于密码的回归，硬件保护功能，安全启动，AES 硬件加速器，真随机数生成，5 个被动防篡改引脚，96 位 ID。
- 时钟管理：4 至 48 MHz 晶体振荡器，32 kHz 晶体振荡器，内部 16 MHz RC，内部低功耗 32 kHz RC，内部多速 100 kHz 至 48 MHz 振荡器，内部 48 MHz 带时钟恢复，PLL。
- 10 个定时器、RTC 和 2 个看门狗：1×16 位高级电机控制定时器，1×32 位和 3×16 位通用定时器，2×16 位基本定时器，3×低功耗 16 位定时器，2×看门狗，SysTick 定时器，带硬件日历的 RTC。
- 最多 21 个电容感应通道，支持触摸键、线性和旋转触摸传感器。
- 12 通道 DMA 控制器，灵活映射。
- 调试支持：串行线调试。
- 所有封装均符合 ECOPACK2 标准。
