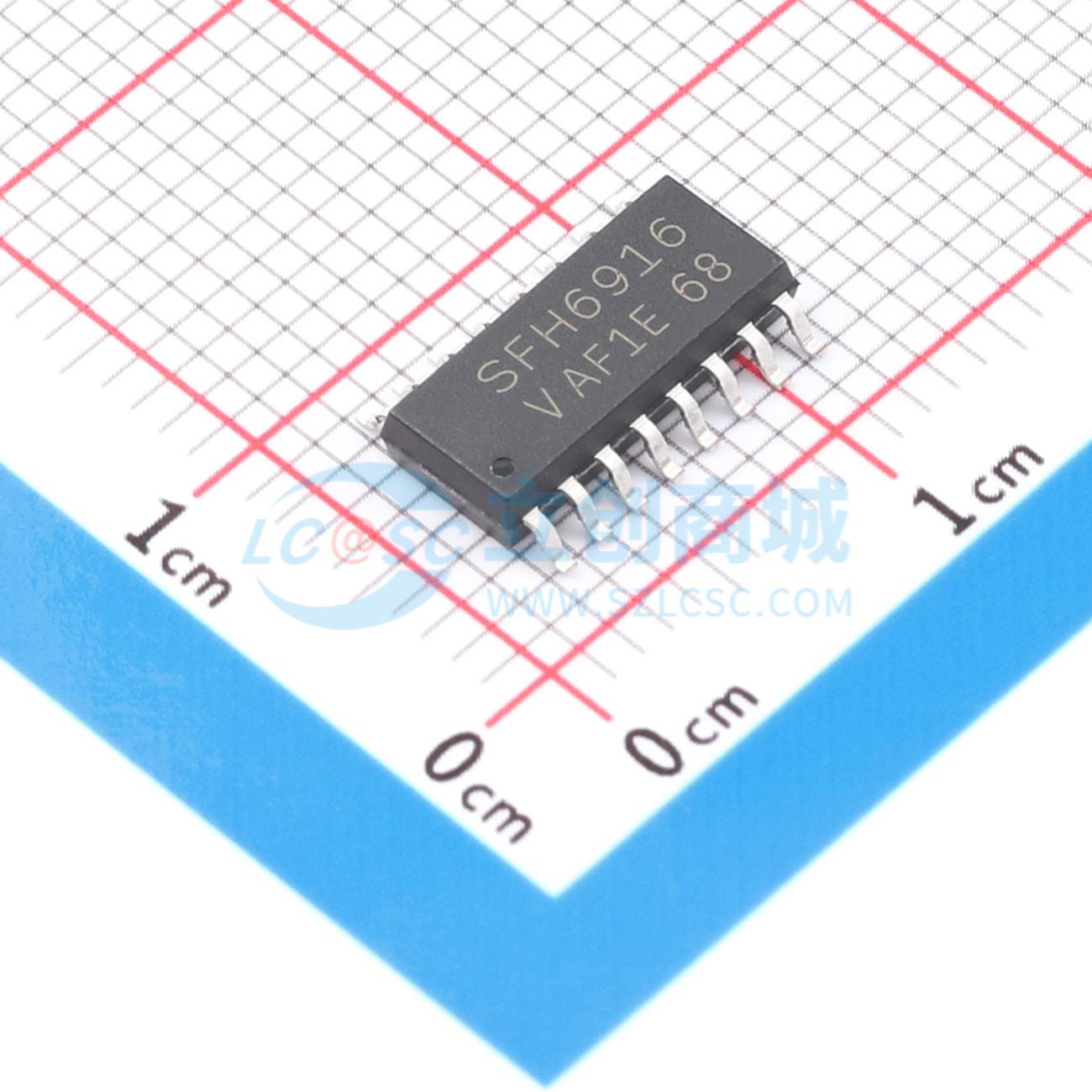

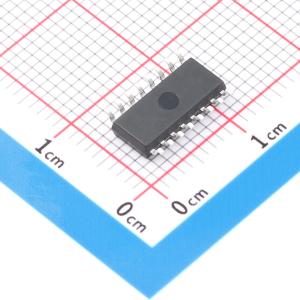

温馨提醒：图片仅供参考，商品以实物为准
SFH6916T
四通道光电晶体管输出光耦合器，SSoP-16半间距迷你扁平封装
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 有GaAs红外发射器，与硅平面光电晶体管探测器光耦合，并采用16引脚50密耳引脚间距微型扁平封装。具有高电流传输比、低耦合电容和高隔离电压。耦合器件设计用于两个电气隔离电路之间的信号传输。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SFH6916T
- 商品编号
- C22445180
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 70V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 5.5us | |
| 下降时间 | 7us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 正向电流(If) | 50mA |
