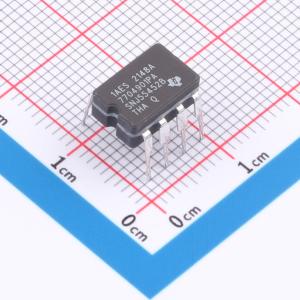

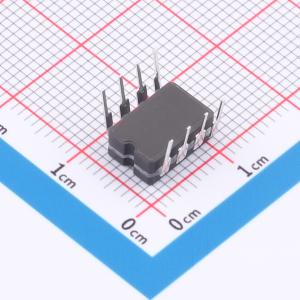

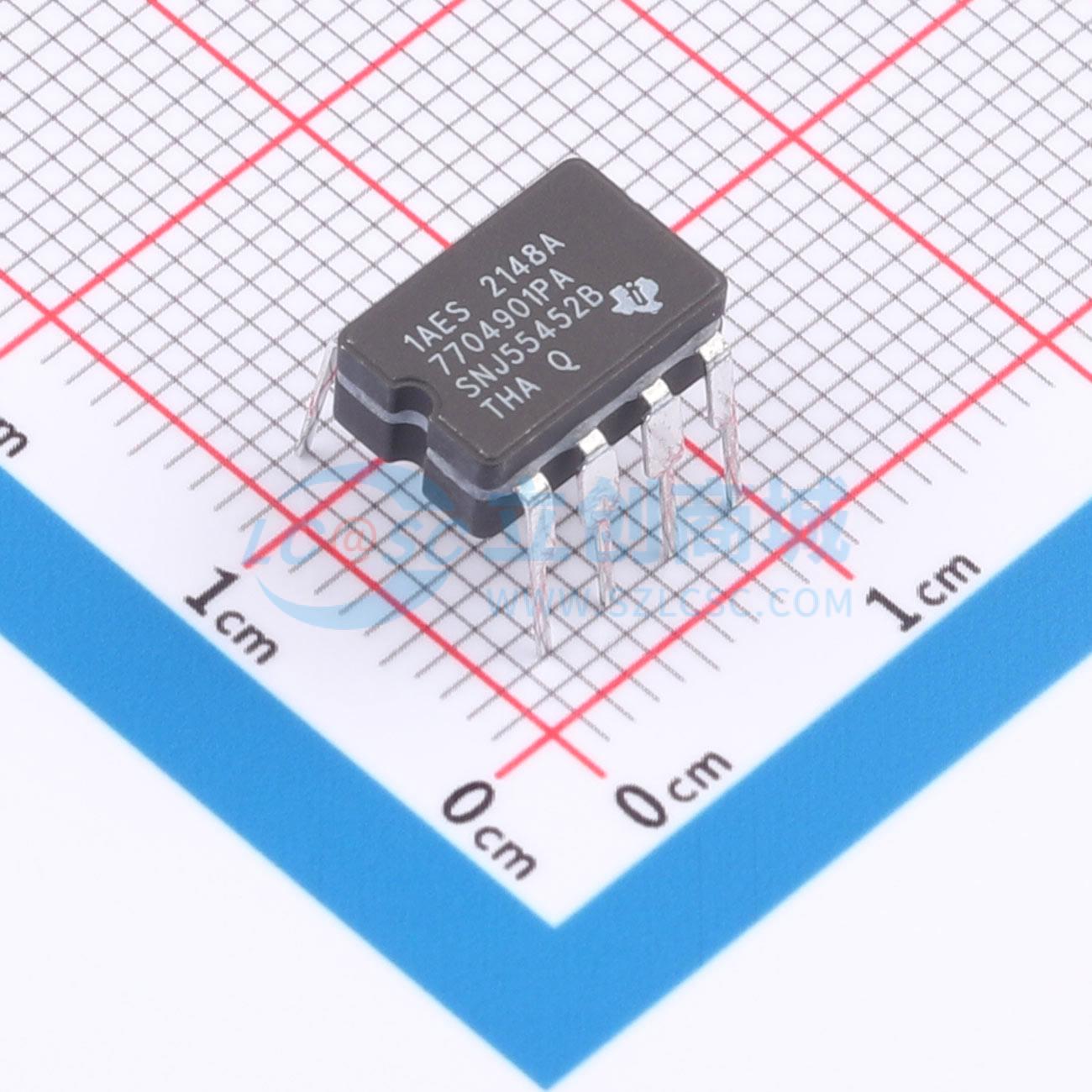

温馨提醒：图片仅供参考，商品以实物为准

SNJ55452BJG

双路外设驱动器，适用于大电流、高速开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 适用于采用 TTL 逻辑的系统。功能上可与之前生产的 SN75450 系列和 SN75450A 系列设备互换并替代。速度与 SN75450 系列相同，且设计确保无闭锁现象。二极管钳位输入简化了电路设计。SN5545xB 驱动器可在 -55°C 至 125°C 的全温度范围内工作。SN7545xB 驱动器可在 0°C 至 70°C 的温度范围内工作。
品牌名称: TI(德州仪器)
商品型号: SNJ55452BJG
商品编号: C22445302
商品封装: CDIP-8
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

SN5545xB和SN7545xB器件是双外围驱动器，设计用于采用TTL逻辑的系统。器件的速度与SN75450系列相当，器件经过设计可确保不会发生闩锁。二极管钳位输入可简化电路设计。SNx5451B、SNx5452B、SNx5453B和SNx5454B器件分别是双外围与、与非、或和或非驱动器（假设为正逻辑），逻辑门的输出内部连接到npn输出晶体管的基极。SN7545xB驱动器的工作温度范围为0℃至70℃。

商品特性

额定工作电流可达300 mA
高压输出最高可达30 V
20 V下输出无闩锁（导通300 mA后）
高速开关
集电极开路输出
适用于多种应用，具备电路灵活性
TTL兼容二极管钳位输入
标准电源电压

应用领域

高速逻辑缓冲器
功率驱动器
灯驱动器
LED驱动器
线路驱动器
存储器驱动器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	开漏
	工作电压	4.5V~5.5V
	元件数	2
	每个元件位数	2
	通道类型	单向

	属性	参数值
	灌电流(IOL)	300mA
	拉电流(IOH)	300uA
	系列	SN5545xB
	工作温度	-55℃~+125℃
	传播延迟(tpd)	35ns@5V,15pF
	功能特性	-
