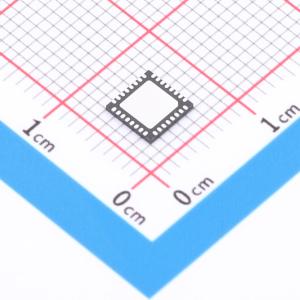

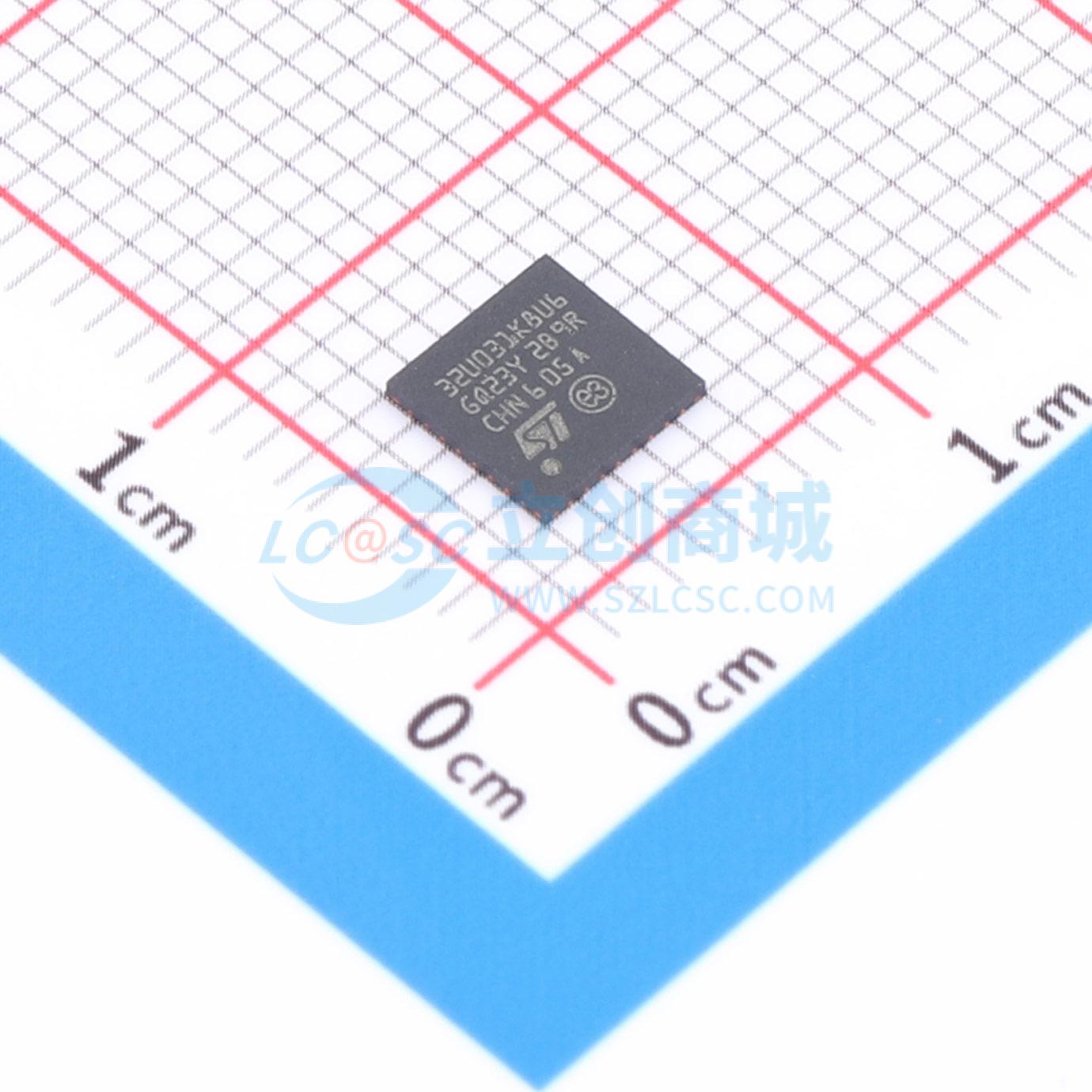

温馨提醒：图片仅供参考，商品以实物为准
STM32U031K8U6
超低功耗32位MCU，高达64KB Flash存储器，12KB SRAM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低功耗微控制器，基于高性能 Arm Cortex-M0+ 32 位 RISC 内核，工作频率最高可达 56 MHz。内置高速存储器（高达 64 KB Flash 存储器和 12 KB SRAM，带硬件奇偶校验），丰富的增强 I/O 和外设与 APB 和 AHB 总线连接，并有一个 32 位多 AHB 总线矩阵。还内置保护机制以保护嵌入式 Flash 存储器和 SRAM，例如读保护和写保护。提供一个 12 位 ADC、一个 12 位 DAC、一个内置的轨到轨模拟比较器、一个运算放大器、低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器，三个通用 16 位定时器和两个 16 位低功耗定时器。还内置多达 21 个容性感应通道。采用标准和高级通信接口，分别为三个 I2C、两个 SPI、四个 USART 和两个低功耗 UART
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32U031K8U6
- 商品编号
- C22445362
- 商品封装
- UFQFPN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 56MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 12KB | |
| EEPROM容量 | - | |
| I/O数量 | 27 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该器件为超低功耗微控制器，基于高性能 Arm® Cortex®-M0+ 32 位 RISC 内核，工作频率最高可达 56 MHz。内置高速存储器，包括高达 64 KB 的 Flash 存储器和 12 KB 的带硬件奇偶校验的 SRAM，丰富的增强型 I/O 和外设连接到 APB 和 AHB 总线，并配备一个 32 位多 AHB 总线矩阵。还提供嵌入式 Flash 存储器和 SRAM 的保护机制，例如读保护和写保护。提供一个 12 位 ADC、一个 12 位 DAC、一个内置的轨到轨模拟比较器、一个运算放大器、一个低功耗 RTC、一个通用 32 位定时器、一个专用于电机控制的 16 位 PWM 定时器、三个通用 16 位定时器和两个 16 位低功耗定时器。
商品特性
- TSSOP20 (6.4 × 4.4 mm)
- LQFP48 (7 × 7 mm)
- LQFP64 (10 × 10 mm)
- UFQFPN32 (5 × 5 mm)
- UFQFPN48 (7 × 7 mm)
- UFBGA64 (5 × 5 mm)
- WLCSP27 (2.55 × 2.34 mm)
- 超低功耗特性
- 1.71 V 到 3.6 V 电源
- -40 °C 到 85°C / 125°C 温度范围
- VBAT 模式：130 nA
- 关断模式：16 nA
- 待机模式：160 nA，30 nA
- Stop 2 模式：630 nA，515 nA
- 运行模式：52 µA/MHz
- 批采集模式
- 4 µs 从 Stop 模式唤醒
- 欠压复位
- 32 位 Arm® Cortex®-M0+ CPU，频率最高 56 MHz
- ART 加速器，1 KB 指令缓存
- 1.13 DMIPS/MHz
- 134 CoreMark®
- 430 ULPMark TM-CP
- 167 ULPMark TM-PP
- 20.3 ULPMark TM-CM
- 高达 64 KB 单存储区 Flash 存储器，带专有代码读保护
- 12 KB SRAM，带硬件奇偶校验
- 1 个 12 位 ADC，0.4 µs 转换时间，硬件过采样最高可达 16 位
- 1 个 12 位 DAC 输出通道
- 1 个通用运算放大器，内置 PGA
- 1 个超低功耗比较器
- 多达 53 个快速 I/O，大部分为 5 V 容限
- 6 个 USART/LPUART
- 3 个 I2C 接口，支持快速模式和超快速模式
- 2 个 SPI，加上 4 个 USART
- IRTIM
- 客户代码保护
- 健壮的读保护，3 个保护级别状态和基于密码的回退
- 硬件保护特性
- 安全启动
- 真随机数生成
- 符合 Arm® PSA 1 级和 SESIP 3 级认证条件
- 5 个被动防入侵引脚
- 96 位 ID
- 4 MHz 到 48 MHz 晶振
- 32 kHz 晶振，用于 RTC
- 内置经工厂调校的 16 MHz RC
- 内部低功耗 32 kHz RC
- 内部多速 100 kHz 到 48 MHz 振荡器
- 用于系统时钟、USB 和 ADC 的 PLL
- 1 个 16 位高级电机控制定时器，1 个 32 位通用定时器和 3 个 16 位通用定时器，2 个 16 位基本定时器，2 个低功耗 16 位定时器，2 个看门狗，SysTick 定时器
- RTC，带硬件日历、闹钟和校准
- CRC 计算单元
- 多达 18 个电容感应通道
- 7 通道的 DMA 控制器，灵活映射
- 开发支持：串行线调试
- 所有封装均符合 ECOPACK2 标准
