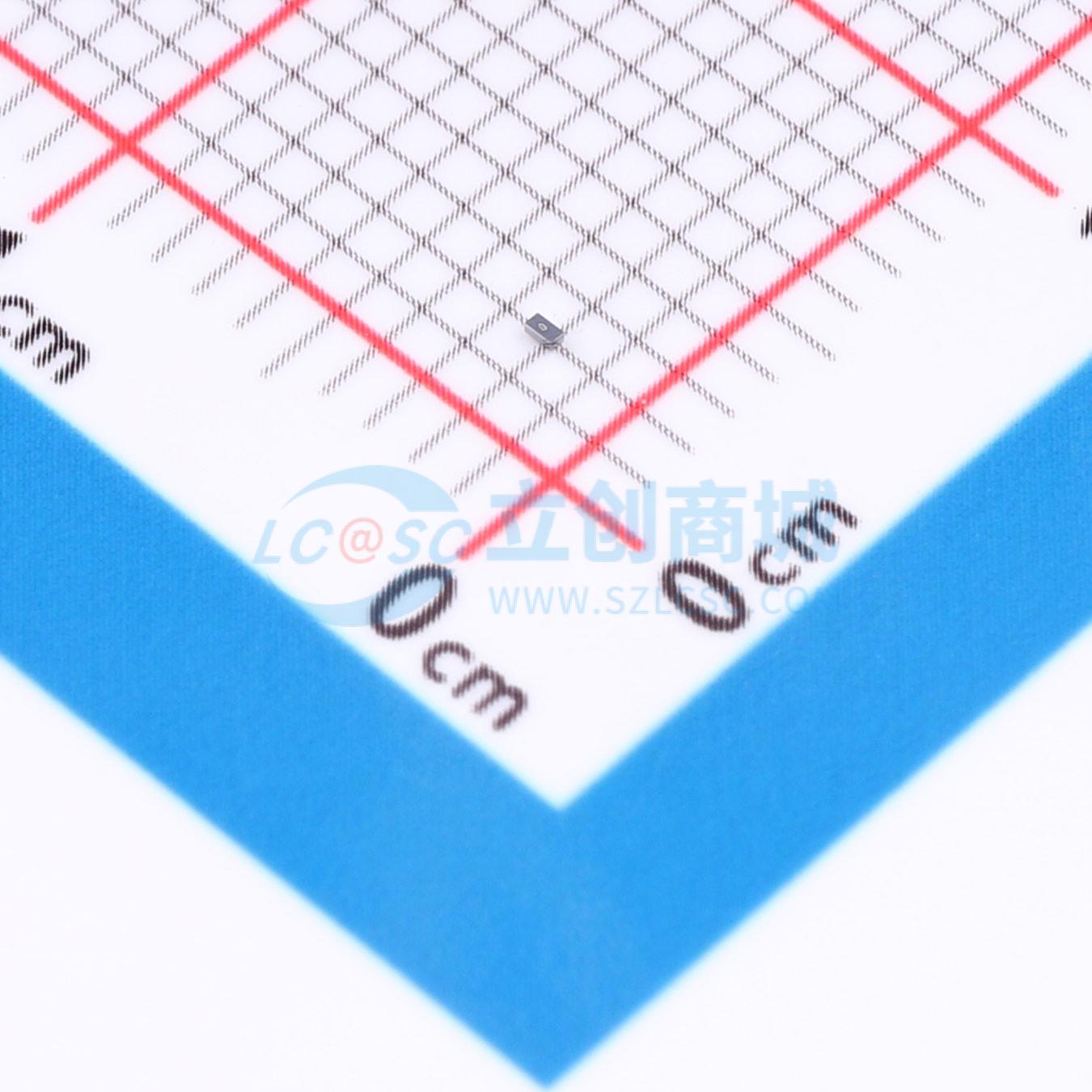

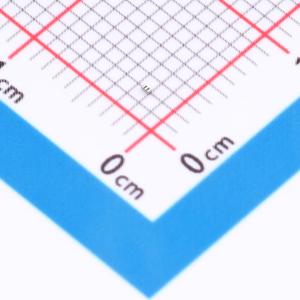

温馨提醒：图片仅供参考，商品以实物为准
SP4338-02WTG
SP4338-02WTG
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP4338-02WTG
- 商品编号
- C22445307
- 包装方式
- 编带
- 商品毛重
- 0.02038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us | |
| 击穿电压 | 8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.18pF |
商品概述
SP4338-02WTG可为可能遭受破坏性静电放电（ESD）的2通道电子设备提供超低电容、双向和高级别的保护。典型电容为0.18pF，有助于确保在最具挑战性的消费电子接口（如DisplayPort接口、Thunderbolt和高速USB）上实现出色的信号完整性。 它能够安全地吸收±15kV（接触放电，IEC 61000-4-2）的反复ESD冲击，且性能不会下降，并能安全地消散7A的8/20μs浪涌电流（IEC 61000-4-5第2版）。
商品特性
- ESD，IEC 61000-4-2，±15kV接触/空气
- EFT，IEC 61000-4-4，40A（5/50ns）
- 最大浪涌耐受能力，IEC 61000-4-5第2版，7A（8/20μs）
- 5V时最大漏电流为0.1μA
- 超低电容，典型值为0.18pF（@ VR = 0V）
- 采用节省空间的0201封装
- 无卤、无铅且符合RoHS标准
应用领域
- USB 2.0至4.0
- 计算机设备
- MIPI
- DisplayPort
- Thunderbolt
- S-ATA
- 手机
