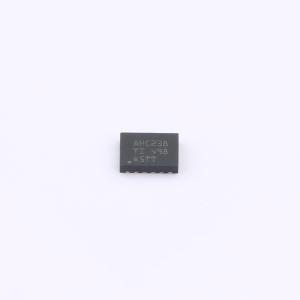

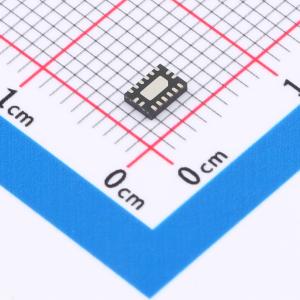

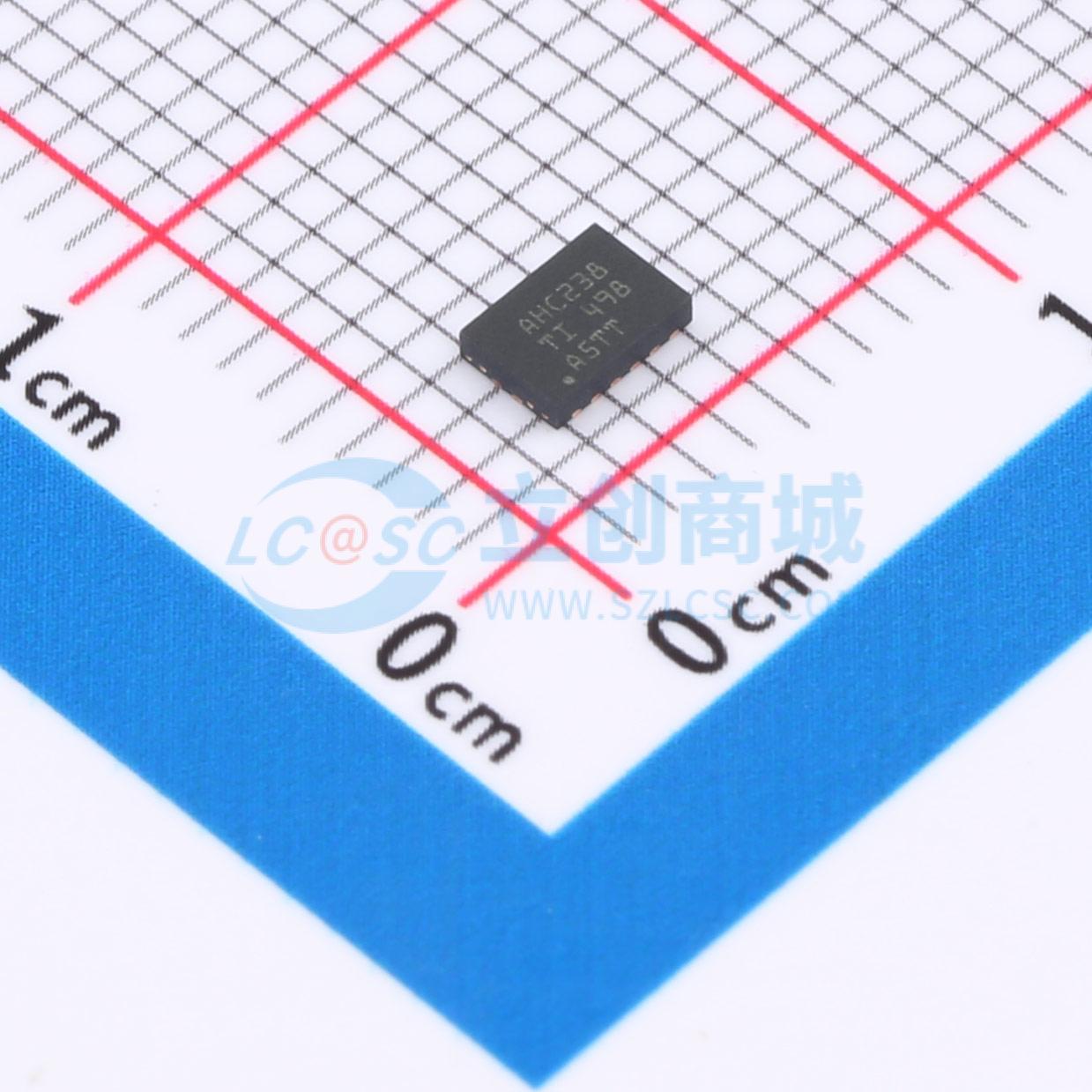

SN74AHC238BQBR
3线至8线同相解码器/多路信号分离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作范围为 2V 至 5.5V VCC。低延迟，最大值为 10.5ns（VCC = 5V，CL = 50pF）。闩锁性能超过 250mA，符合 JESD 17 规范。是一款 3 线至 8 线解码器，具有一个标准输出选通 (G2) 和两个低电平有效的输出选通（G1 和 G0）。当输出受到任何选通输入控制时，这些输出全都强制进入低电平状态。当选通输入未禁用输出时，只有选定输出为高电平，而所有其他输出为低电平。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC238BQBR
- 商品编号
- C22445283
- 商品封装
- QFN-16(3.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.0492克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10.5ns@5V,50pF | |
| 静态电流(Iq) | 40uA | |
| 功能特性 | - | |
| 系列 | 74AHC |
商品概述
SN74AHC238 是一款 3 线至 8 线同相解码器/多路信号分离器，具有一个标准输出选通 (G2) 和两个低电平有效的输出选通 G1 和 G0。当输出受到任何选通输入控制时，这些输出全都强制进入低电平状态。当选通输入未禁用输出时，只有选定输出为高电平，而所有其他输出为低电平。SN74AHC238 是一款高速硅栅 CMOS 解码器，适合内存地址解码或数据路由应用，包含单个 3:8 解码器。SN74AHC238 具有三个地址选择输入（A2、A1 和 A0），该电路可用作普通的八选一解码器。提供的三个选通输入可简化级联并方便多路信号分离，当任何输入选通处于活动状态时，所有输出强制进入低电平状态。多路信号分离功能的实现方法为:首先使用选择输入选择所需的输出，然后使用其中一个选通输入作为数据输入。SN74AHC238 的输出通常为低电平，被选择后变为高电平。
商品特性
- 工作范围为 2 V 至 5.5 V VCC
- 低延迟，最大值为 10.5 ns(VCC = 5 V, CL = 50 pF)
- 闩锁性能超过 250 mA，符合 JESD 17 规范
应用领域
- 具有共享数据总线的存储器器件选项
- 减少片选应用所需的输出数量
- 路由数据
- 内存地址解码
