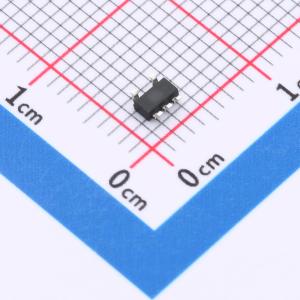

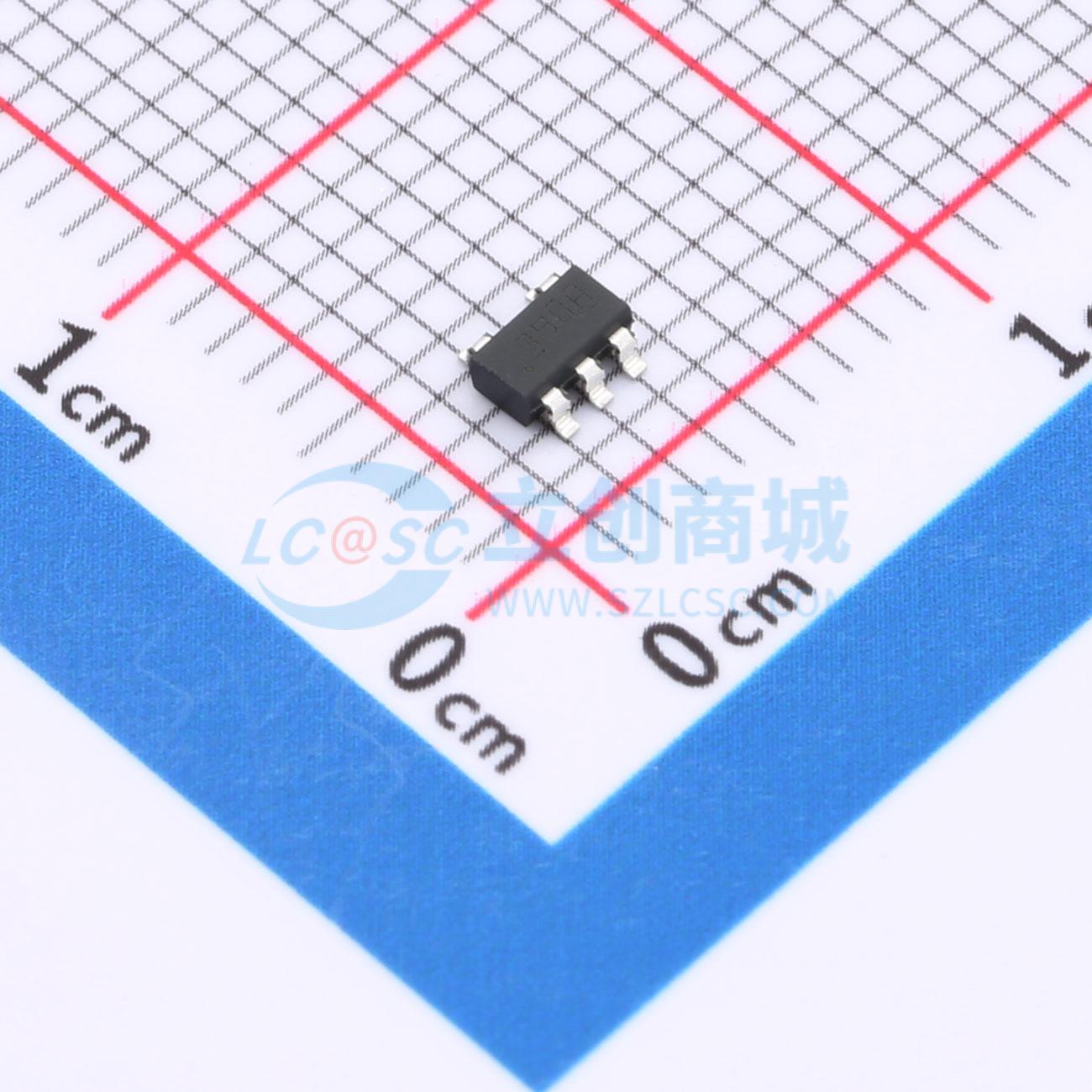

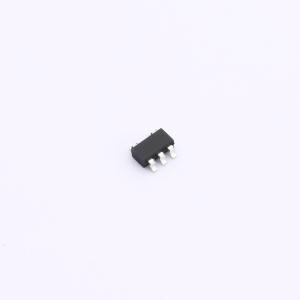

温馨提醒：图片仅供参考，商品以实物为准
SN74LV1T126QDBVRQ1
单缓冲门，带三态输出和集成电压转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV1T126QDBVRQ1
- 商品编号
- C22445292
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 数据速率 | 150Mbps | |
| 工作电压(VCCB) | 1.6V~5.5V | |
| 元件数 | 1 | |
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 缓冲器 |
商品概述
SN74LV1T126-Q1是一款带有三态输出和集成电压转换的单缓冲门。该缓冲器在正逻辑下执行布尔函数 Y = A。通过在OE引脚施加低电平，可将输出置于高阻态。输出电平以电源电压（VCC）为参考，支持1.8-V、2.5-V、3.3-V和5-V CMOS电平。输入采用低阈值电路设计，可支持更低电压CMOS输入的上转换（例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出）。此外，5-V容限输入引脚支持下转换（例如，3.3V输入到2.5V输出）。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 器件温度等级1:-40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 工作电压范围1.8 V 至 5.5 V
- 支持单电源电压转换
- 支持向上电压转换:1.2 V 至 1.8 V、1.5 V 至 2.5 V、1.8 V 至 3.3 V、3.3 V 至 5.0 V
- 支持向下电压转换:5.0 V、3.3 V、2.5 V 至 1.8 V；5.0 V、3.3 V 至 2.5 V；5.0 V 至 3.3 V
- 输入引脚支持5.5 V容限
- 支持标准引脚排列
- VCC为5 V或3.3 V时，最高支持150 Mbps速率
- 闩锁性能超过250 mA，符合JESD 17标准
应用领域
- 使能或禁用数字信号
- 控制指示LED
- 通信模块与系统控制器之间的电平转换
