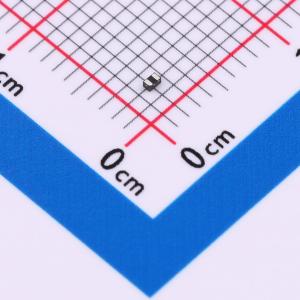

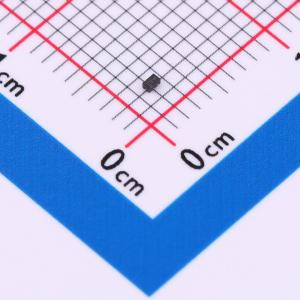

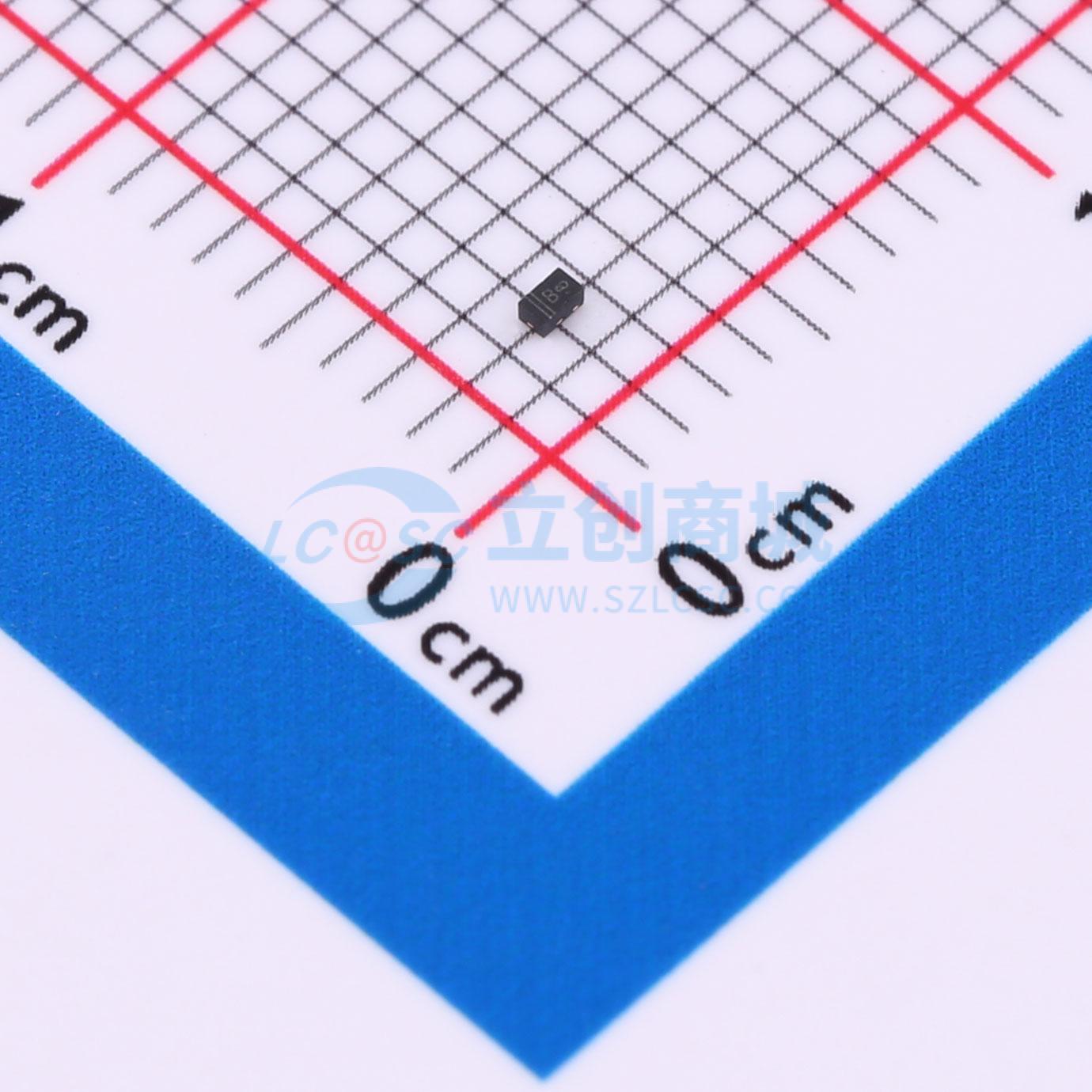

温馨提醒：图片仅供参考，商品以实物为准
HPJSD03LCFN2
双向ESD 3.3V截止 峰值浪涌电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该ESD静电保护二极管为双向单通道器件，工作电压VRWM为3.3V，能够承受高达9A的瞬时静电放电电流（IPP），并具有15pF的小电容值（CJ），确保在保护电路免受静电损害的同时，维持信号传输的高速与完整性，非常适合高精度电路应用中的静电防护解决方案。
- 商品型号
- HPJSD03LCFN2
- 商品编号
- C22440127
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.005333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 105W@8/20us | |
| 击穿电压 | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
