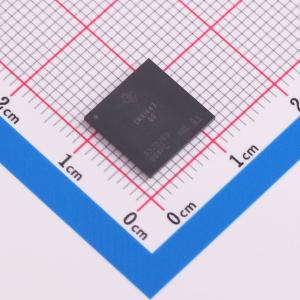

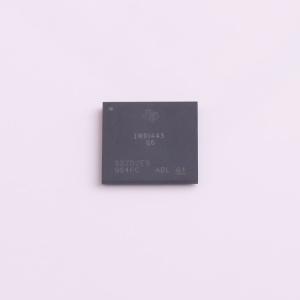

IWR1443FQAGABLR

IWR1443 器件是一款能够在 76 至 81GHz 频带中运行且基于 FMCW 技术的集成式单芯片毫米波传感器，具有高达 4GHz 的连续线性调频脉冲。该器件采用 TI 的低功耗 45nm RFCMOS 工艺进行构建，并且此解决方案在极小的封装中实现了高集成度。IWR1443 是适用于工业应用中低功耗、自监控、超精确系统的解决方案。IWR1443 器件是一种自包含单芯片解决方案，能够简化 76 至 81GHz 频带中的毫米波传感器实施。IWR1443 包含一个具有内置 PLL 和模数转换器的单片实施 3TX、4RX 系统。该器件包含一个支持复数 FFT 和 CFAR 检测且完全可配置的硬件加速器。此外，该器件还包含两个基于 ARM R4F 的处理器子系统:一个处理器子系统用于主控制和其他算法；另一个处理器子系统负责前端配置、控制和校准。简单编程模型更改可支持各种传感器实施，并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API 指南、培训以及用户文档。

• 集成FMCW收发器，包含集成式 PLL、发送器、接收器、基带和A2D
• 76 至 81GHz 覆盖范围，具有 4GHz 的连续带宽
• 四个接收通道
• 三个发送通道（可以同时使用两个通道）
• 基于分数 N PLL 的超精确线性调频脉冲引擎
• TX 功率:12dBm
• RX 噪声系数:14dB（76 至 77GHz）；15dB（77 至 81GHz）
• 1MHz 时的相位噪声:-95dBc/Hz（76 至 77GHz）；-93dBc/Hz（77 至 81GHz）
• 内置校准和自检功能
• 基于 ARM® Cortex®-R4F 的无线电控制系统
• 内置固件 (ROM)
• 针对频率和温度进行自校准的系统
• 适用于嵌入式用户应用的片上可编程内核
• 集成计时频率为 200MHz 的 Cortex®-R4F 微控制器
• 片上引导加载程序支持自主模式（从 QSPI 闪存加载用户应用）
• 具有 ECC 的内部存储器
• 硬件加速器（FFT、对数幅度计算等）
• 集成计时器（看门狗以及多达四个 32 位计时器或两个 64 位计时器）
• 集成 I2C（支持主模式和从模式）
• 集成两个 SPI 端口
• 集成 CAN 端口
• 多达六个通用 ADC 端口
• 嵌入式自监控，无需使用主机处理器
• 复基带架构
• 嵌入式干扰检测功能
• 内置 LDO 网络，可增强 PSRR
• I/O 支持双电压 3.3V/1.8V
• 支持频率为 40MHz 的外部振荡器
• 支持外部驱动、频率为 40MHz 的时钟（方波/正弦波）

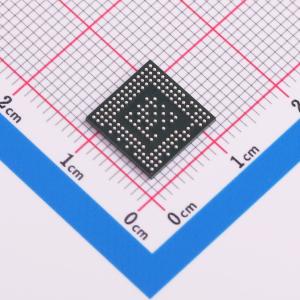

• 采用 0.65mm 间距、161 引脚 10.4mm × 10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
• 小尺寸解决方案
• 结温范围: –40°C 至 105°C

• 测量距离、速度和角度的工业传感器
• 液箱液位探测
• 位移感应
• 现场发送器
• 交通监控
• 接近和位置感应
• 安全和监控
• 工厂自动化
• 安全防护装置
• 楼宇自动化
• 无人机
• 物料处理
• 分布式应用
