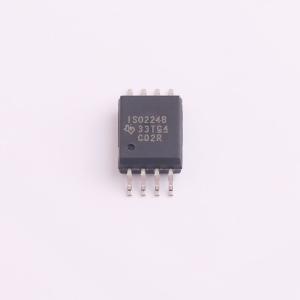

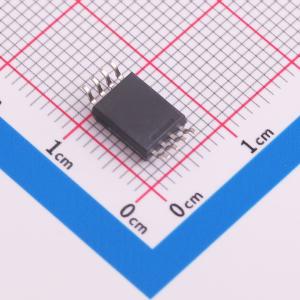

ISO224BDWVR

具有±12V单端输入和±4V差分输出的增强型隔离放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款精密的隔离放大器，其输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达 5kVₚ₋ₚ 的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。输入专门针对精确检测 ±10V 信号进行了优化，该信号在工业应用当中十分普遍
品牌名称: TI(德州仪器)
商品型号: ISO224BDWVR
商品编号: C22400024
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.458克(g)

商品参数

	属性	参数值
	输入偏置电流(Ib)	15000pA
	单电源电压	4.5V~18V
	功能特性	内置限流/输出保护；输入故障检测；过压保护

商品概述

ISO224 是一款精密的隔离放大器，此放大器的输出与输入电路由抗电磁干扰性能极强的隔离栅隔开。该隔离栅经认证，可提供高达 5kV RMS 的增强型电隔离，使用寿命极长，功率耗散较低。与隔离式电源结合使用时，该器件可将以不同共模电压电平运行的系统的各器件隔开，并防止较低电压器件损坏。ISO224 的输入专门针对精确检测 ±10V 信号进行了优化，该信号在工业应用当中十分普遍。该器件由高侧单电源供电运行。此独有的特性可简化隔离式电源的设计，降低系统成本。集成的高侧电源电压检测功能可简化系统级诊断。ISO224 的 ±4V 输出可支持使用更低成本的模数转换器 (ADC)。输出的差分结构具有更强的抗噪性能。ISO224 可在 -55℃ 至 +125℃ 的扩展工业温度范围内正常运行，并采用宽体 8 引脚 SOIC (DWV) 封装。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

商品特性

提供高级 (ISO224B) 与低级 (ISO224A) 两个版本
±12V 输入电压范围针对工业应用中的隔离式电压测量进行了优化
9kV 静电放电 (ESD) 过压输入钳位
±4V 差分输出电压范围，共模电压为 VDD2/2
低直流误差运行 (ISO224B)
4.5V 至 18V 高侧单电源
4.5V 至 5.5V 低侧运行
7071VPEAK 增强型隔离，符合 DIN VDE V0884-11: 2017-01 标准
5000VRMS 隔离，符合 UL1577 标准且持续时长为 1 分钟
高 CMTI (ISO224B):80kV/µs（典型值）

应用领域

电网自动化
保护继电器
工厂自动化与控制
铁路运输
电机驱动器
功率分析仪

	属性	参数值
	商品目录	特殊功能放大器
	工作温度	-55℃~+125℃
	输入失调电压(Vos)	5000uV
	输入失调电压温漂(Vos TC)	15000nV/℃
