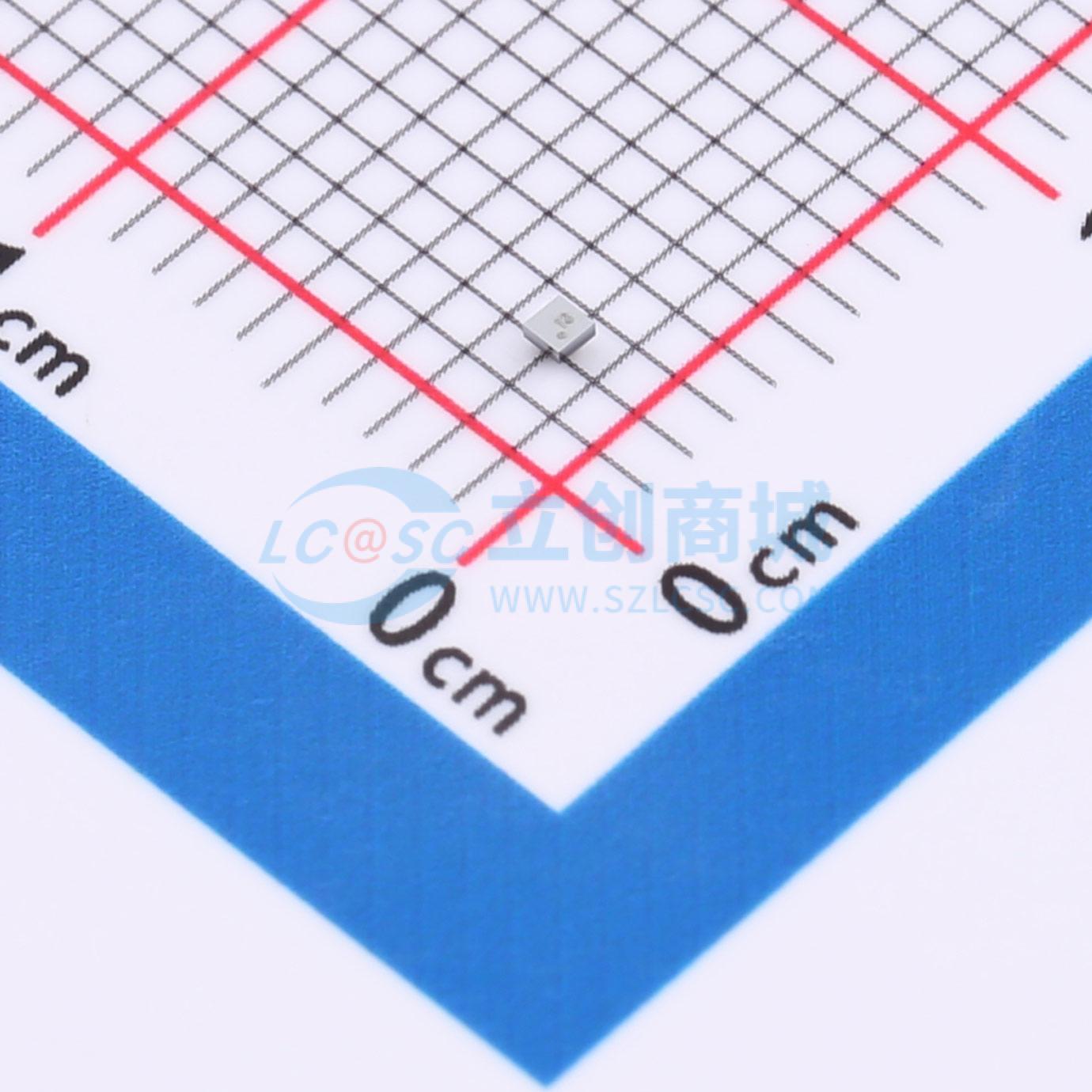

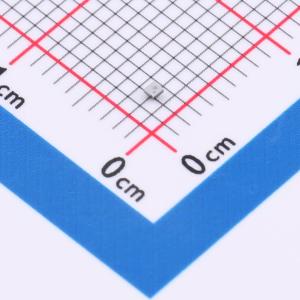

温馨提醒：图片仅供参考，商品以实物为准
TMP103AYFFR(UMW)
接口温度传感器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 温度传感器采用4球晶圆级封装，其中TMP103A分辨率为1℃，TMP103B分辨率为0.125℃。TMP103系列的两线接口与SMBus和I²C通信模式兼容，支持多芯片访问（MDA）命令，可实现主机与总线上多个芯片同时通信，无需向每个TMP103系列芯片发送单独的读写命令。TMP103A最多支持8个不同地址的芯片挂载在一条主线上，TMP103B支持16个不同地址的芯片挂载。TMP103系列适用于温度测量区域有限、对温度敏感以及多温度区域测量和监测的系统。TMP103系列的额定工作温度范围为 -40℃至 +125℃。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TMP103AYFFR(UMW)
- 商品编号
- C22396382
- 商品封装
- DSBGA-4(0.9x0.9)
- 包装方式
- 编带
- 商品毛重
- 0.02875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -40℃~+125℃ | |
| 精度 | ±1℃ | |
| 工作电压 | 1.4V~2.8V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 26ms | |
| 温度分辨率 | 8bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；可配置温度输出；低功耗待机 |
商品概述
TMP103系列温度传感器均采用4球晶圆级封装，其中TMP103A的分辨率为1℃，TMP103B的分辨率为0.125℃。该系列的两线接口兼容SMBus和I²C通信模式，并支持多芯片访问命令，可实现主机与总线上多个芯片同时通信，而无需向每个TMP103系列芯片单独发送读写命令。TMP103A支持在一条主线上最多挂载8个不同地址的芯片，TMP103B支持挂载16个不同地址的芯片。该系列适用于测温区域有限、对温度敏感以及需要多温区测量与监控的系统。TMP103系列的额定工作温度范围为-40℃ ~ +125℃。
商品特性
- 多设备访问
- 全局读写操作
- 温度范围：-40℃ ~ +125℃
- 温度测量精度：±1℃ (-40℃ ~ +125℃)
- 封装：4球晶圆级芯片尺寸封装
- 供电电压：TMP103A：1.4V ~ 2.8V；TMP103B：1.4V ~ 3.6V
- 低静态电流：正常工作：≤3μA (0.25Hz)；关断模式：≤1μA
- 分辨率：TMP103A：8位；TMP103B：11位
- 数字输出：兼容SMBus和I²C接口
应用领域
- 手机
- 笔记本电脑
- 固态硬盘
- 服务器
