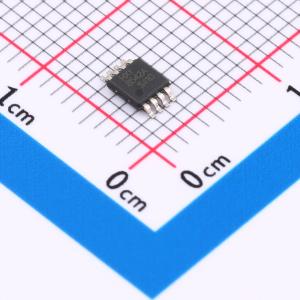

HAD8542ARMZ
双路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器拥有1MHz的增益带宽积，适用于处理中等频率范围内的信号。其输入偏置电流为4pA，有助于降低直流误差，确保了良好的精度表现。压摆率为0.92V/μs，支持较快的信号转换速度。凭借这些特性，该器件非常适合应用于需要高精度和快速响应的场景，如精密仪器、音频设备以及消费电子产品的信号调理电路中。
- 商品型号
- HAD8542ARMZ
- 商品编号
- C22392708
- 商品封装
- MSOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.062725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
HAD8541（单路）、HAD8542（双路）和 HAD8544（四路）是低压微功耗 CMOS 电压反馈运算放大器。HAD854x 系列具有 1.3MHz 的出色带宽、0.9 V/μs 的压摆率以及在 5 V 电源下每路放大器 70 μA 的静态电流，可设计用于广泛的应用领域。HAD854x 运算放大器专为通用应用而优化设计，具有宽输入共模电压范围和出色的输出电压摆幅，最大输入失调电压为 2.5 mV。这些器件能够在重负载下提供轨到轨输出摆幅。HAD854x 系列规定用于 +2.2V 至 +5.5V 的单电源或双电源供电。HAD8541 提供 5 引脚 SC-70 和 SOT-23 以及 8 引脚 SOP 封装。HAD8542 提供 8 引脚 MSOP 和 SOP 封装。HAD8544 提供 14 引脚 SOP 封装。
商品特性
- 低失调电压：最大 3.0 mV
- 增益带宽积：1.2MHz
- 高压摆率：1.0 V/μs
- 低功耗：每路放大器电源电流 85 μA
- 单位增益稳定
- 轨到轨输入和输出
- 输入电压范围：5V 电源下为 -0.2 至 +5.2 V
- 工作电源电压：+2.2 至 +5.5 V
- 工作温度范围：-40°C 至 +125°C
- ESD 等级：HBM - 4kV，CDM - 2kV
应用领域
- 烟雾/气体/环境传感器
- 音频输出
- 有源滤波器
- ASIC 输入或输出放大器
- 传感器接口
- 便携式设备
- 电池供电仪器
