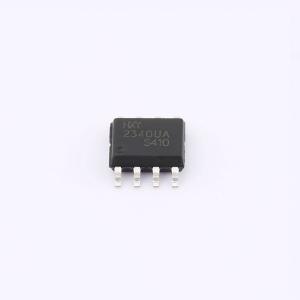

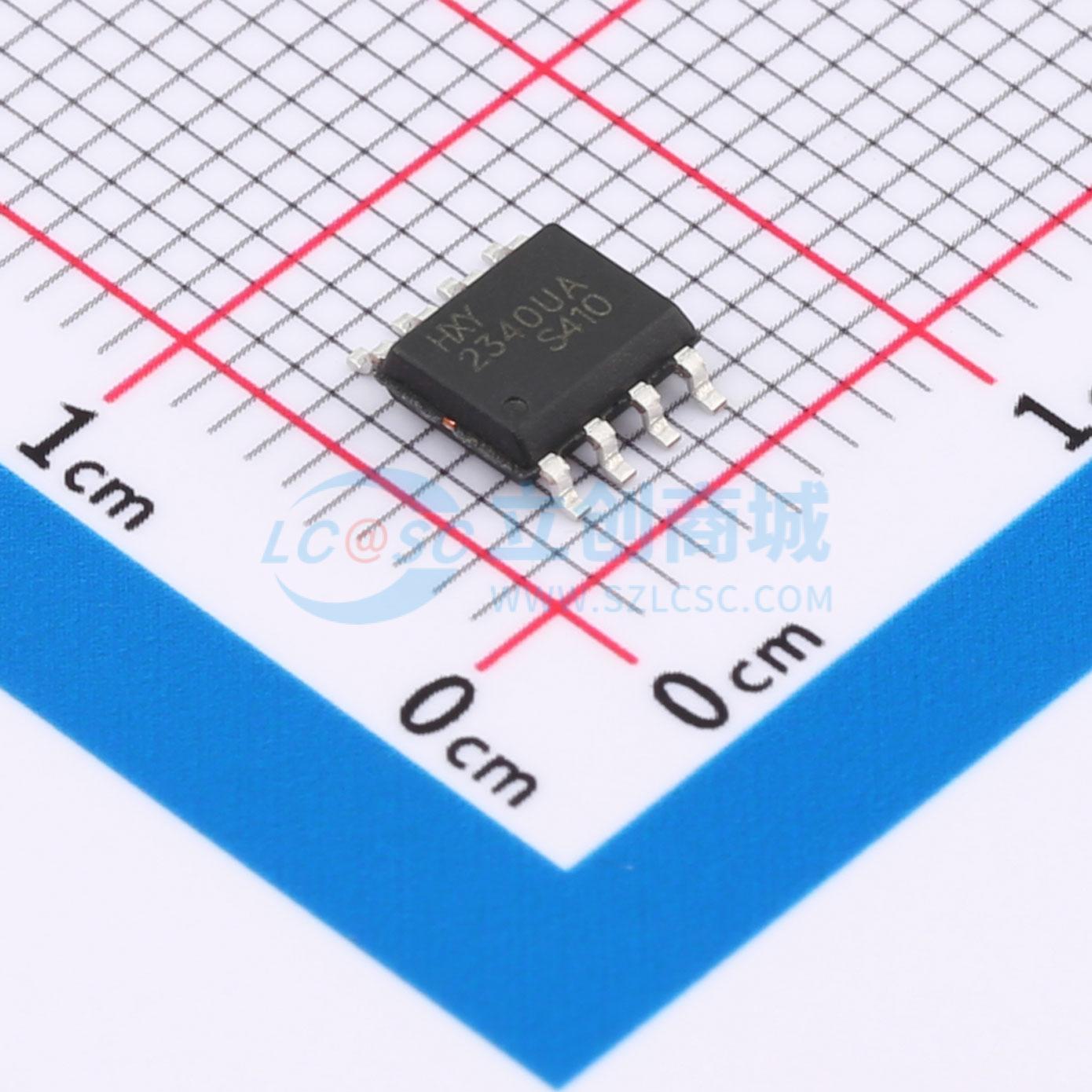

HOPA2340UA
双路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款运算放大器为双路设计。增益带宽积为5.5MHz，在一定频率范围内表现良好。输入偏置电流仅0.2pA，非常低。压摆率达6V/us。适用于各类电子产品的信号处理，可确保信号准确放大和稳定传输。
- 商品型号
- HOPA2340UA
- 商品编号
- C22392768
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.121212克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 11MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 10.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 84dB | |
| 输入电压噪声密度(eN) | 8.3nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 5pA | |
| 静态电流(Iq) | 685uA | |
| 输出电流 | 75mA | |
| 输入失调电流(Ios) | 10pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；内置补偿；反相位输入保护 |
商品概述
HOPAx340系列单通道、双通道和四通道运算放大器代表了新一代通用低功耗运算放大器。该系列具备轨到轨输入和输出摆幅、低静态电流（典型值685µA）、宽带宽（11MHz）和极低噪声（1kHz时为8.3nV/√Hz）的特点，使其在各种需要在成本与性能之间取得良好平衡的电池供电应用中极具吸引力，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。HOPAx340放大器的稳健设计为电路设计者提供了易用性：在高达500pF的容性负载下保持单位增益稳定、集成了射频/电磁干扰抑制滤波器、过驱动条件下无相位反转以及高静电放电保护（5kV人体模型）。HOPAx340放大器针对低至+1.8V（±0.9V）至高至+5.5V（±2.75V）的电压范围在0℃ ~ 70℃温度范围内进行了优化，并在+2.0V（±1.0V）至+5.5V（±2.75V）的电压范围内在−40℃ ~ +125℃的扩展温度范围内工作。
商品特性
- 宽单位增益带宽：11MHz
- 高压摆率：10.5V/µs
- 快速建立时间：0.26µs至0.1%
- 低噪声：1kHz时为8.3nV/√Hz
- 低输入失调电压：±0.5mV
- 单电源电压范围：1.8V ~ 5.5V（0℃ ~ 70℃）
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 低电源电流：每放大器在5V电源下为685µA
- 扩展温度范围：−40℃ ~ +125℃
应用领域
- 电池供电仪器
- 音频输出
- 电机相电流检测
- 光电二极管放大
- 传感器信号调理
