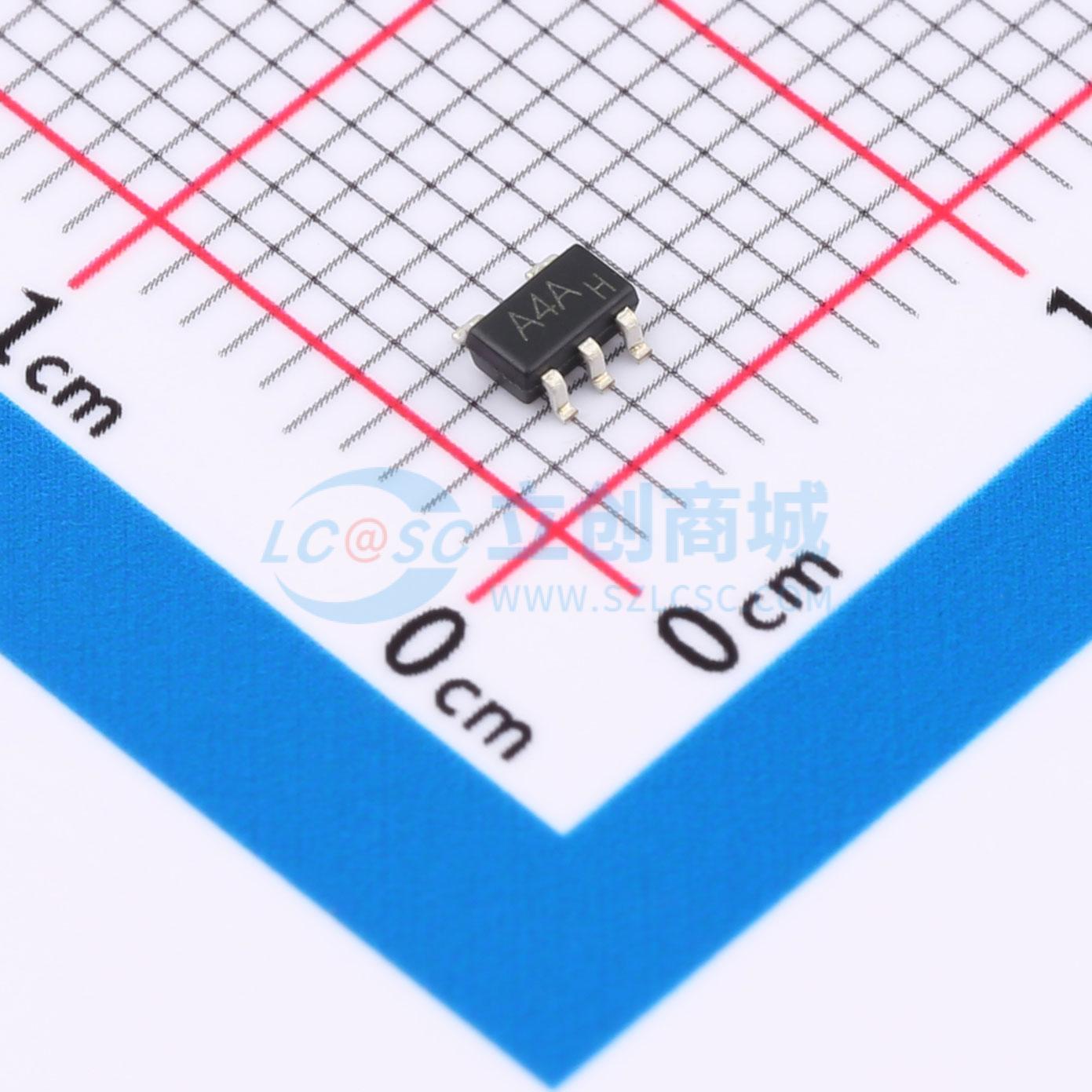

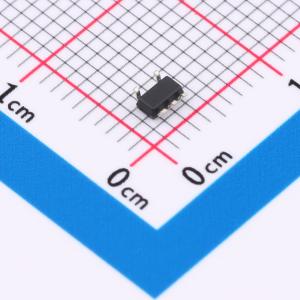

温馨提醒：图片仅供参考，商品以实物为准
HAD8541ARTZ
单路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款运算放大器为单路设计。增益带宽积为1MHz，在特定频率范围内性能稳定。输入偏置电流4pA，相对较低。压摆率0.92V/us。适用于各类电子产品的信号处理，可对信号进行准确放大，保障信号的稳定传输。
- 商品型号
- HAD8541ARTZ
- 商品编号
- C22392770
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.027856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.2MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 85uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.2V~5.5V | |
| 双电源电压(Vee~Vcc) | -3V~-1V；1V~3V | |
| 功能特性 | - |
商品概述
HAD8541（单通道）、HAD8542（双通道）和HAD8544（四通道）是低电压微功耗CMOS电压反馈运算放大器。该系列放大器具有出色的1.3MHz带宽、0.9 V/μs的压摆率，以及在5V电源下每通道70 μA的静态电流，可广泛应用于各种设计。HAD854x运算放大器专为通用应用而设计，性能优化，具有宽输入共模电压范围和出色的输出电压摆幅，最大输入失调电压为2.5mV。这些器件能够驱动重负载实现轨到轨输出摆幅。HAD854x系列规定工作于+2.2V至+5.5V的单电源或双电源。HAD8541提供5引脚SC-70和SOT-23以及8引脚SOP封装。HAD8542提供8引脚MSOP和SOP封装。HAD8544提供14引脚SOP封装。
商品特性
- 低失调电压：最大值3.0mV
- 增益带宽积：1.2MHz
- 高压摆率：1.0 V/μs
- 低功耗：每放大器电源电流85 μA
- 单位增益稳定
- 轨到轨输入和输出
- 输入电压范围：5V电源下为-0.2至+5.2 V
- 工作电源电压：+2.2至+5.5 V
- 工作温度范围：-40℃至+125℃
- ESD等级：HBM - 4kV，CDM - 2kV
应用领域
- 烟雾/气体/环境传感器
- 音频输出
- 有源滤波器
- ASIC输入或输出放大器
- 传感器接口
- 便携式设备
- 电池供电仪器
