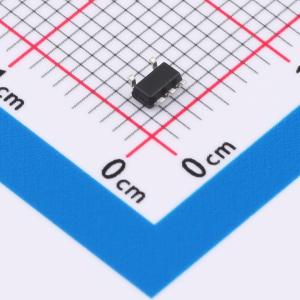

HMCP6031T-E/OT
运算放大器，超低功耗，15kHz增益带宽
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款单路运算放大器具有10kHz的增益带宽积，适用于低频信号处理场景。其极低的1pA输入偏置电流确保了在高阻抗源下的精确测量，而0.004V/μs的压摆率则适合于缓慢变化信号的放大。该器件以其优异的直流性能和稳定性，广泛应用于音频处理、精密仪器以及需要高精度放大的科研实验中。
- 商品型号
- HMCP6031T-E/OT
- 商品编号
- C22392771
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.026653克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 5V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 177nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 36mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-850mV；850mV~2.75V | |
| 功能特性 | - |
商品概述
HMCP603x 系列单通道、双通道和四通道放大器具有优化的增益带宽与供电电流比例，是电池供电应用的理想选择，例如便携式仪器、便携式医疗设备、可穿戴健身设备和无线远程传感器。该系列放大器具备轨到轨输入和输出摆幅，15 kHz 带宽结合超低供电电流（典型值 600 nA，5.0 V 每放大器）和低噪声（0.1 至 10 Hz 频段内 6.3 μVₚ₋ₚ），是精密、成本优化、“常开”传感应用的绝佳选择。HMCP603x 放大器的稳健设计为电路设计者提供了易用性：集成了射频/电磁干扰抑制滤波器，过载条件下无相位反转，以及高静电放电保护（5 kV HBM）。HMCP603x 放大器针对低至 +1.7 V（±0.85 V）至高至 +5.5 V（±2.75 V）的电压工作进行了优化，工作温度范围为 -40°C 至 +85°C。HMCP6031（单通道）提供 SOT-23-5L 封装。HMCP6032（双通道）提供 SOP-8 和 MSOP-8 封装。四通道 HMCP6034 提供 SOP-14 封装。
商品特性
- 超低功耗，延长电池寿命
- 每放大器供电电流 600 nA（典型值，5 V）
- 单电源电压范围 1.7 V 至 5.5 V
- 可由相同的 1.8V/2.5V/3.3V/5V 系统电源轨供电
- 15 kHz 增益带宽
- 适用于缓冲器/滤波器/增益级的精密规格
- 低输入失调电压：0.6 mV
- 低噪声：0.1 至 10 Hz 频段内 6.3 μVₚ₋ₚ
- 5 pA 输入偏置电流
- 轨到轨输入和输出
- 扩展温度范围：-40°C 至 +85°C
应用领域
- 电池供电仪器
- 可穿戴健身设备
- 传感器信号调理
- 无线传感器
