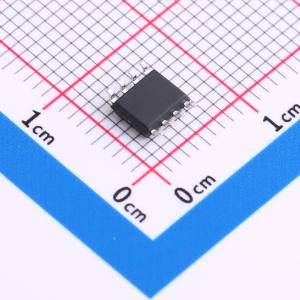

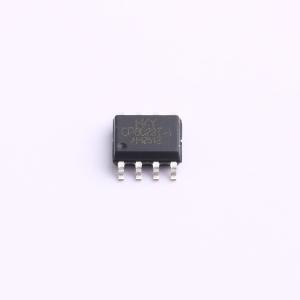

温馨提醒：图片仅供参考，商品以实物为准
HMCP6022T-I/SN
双路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款双路运算放大器拥有10MHz的增益带宽积，适用于高频信号处理需求。输入偏置电流仅为1pA，表现出色的低功耗特性，适合电池供电设备或对电流敏感的应用。其压摆率为500μV/μs，虽然相对较低，但非常适合用于需要精确控制电压变化速率的场景。此款放大器广泛应用于精密仪器、医疗电子及便携式设备等领域，能够满足多种模拟电路设计的需求。
- 商品型号
- HMCP6022T-I/SN
- 商品编号
- C22392766
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 11V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~2.75V | |
| 功能特性 | - |
商品概述
HMCP602X系列单通道、双通道和四通道运算放大器代表了新一代通用、低功耗运算放大器。其具备轨到轨输入和输出摆幅、低静态电流（典型值750 μA）、宽带宽（11 MHz）以及极低噪声（在10 kHz时为8 nV/√Hz）等特点，使得该系列非常适合需要在成本与性能之间取得良好平衡的各种电池供电应用，例如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。HMCP602X放大器的稳健设计为电路设计人员提供了易用性：在高达300pF的容性负载下保持单位增益稳定、集成射频/电磁干扰抑制滤波器、在过驱条件下无相位反转，以及高静电放电保护（5-kV HBM）。HMCP602X放大器针对低至+1.8V（±0.9V）至高至+5.5V（±2.75V）的电压范围在0~70℃温度下工作进行了优化，并可在+2.0V（±1.0V）至+5.5V（±2.75V）的电压范围内在-40℃至+125℃的扩展温度范围内工作。HMCP6021（单通道）提供SOT-23-5L封装。HMCP6022（双通道）提供SOP-8封装。四通道HMCP6024提供SOP-14和TSSOP-14封装。
商品特性
- 低输入失调电压：最大值±0.35 mV
- 宽单位增益带宽：11 MHz
- 高压摆率：11 V/μs
- 快速建立时间：至0.1%误差为0.26 μs
- 低噪声：在10 kHz时为8 nV/√Hz
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 单电源电压范围：1.8V至5.5V（0℃至70℃）
- 低电源电流：每放大器在5V电源下为750 μA
- 扩展温度范围：-40℃至+125℃
应用领域
- 电池供电仪器
- 音频输出
- 电机相电流检测
- 光电二极管放大
- 传感器信号调理
