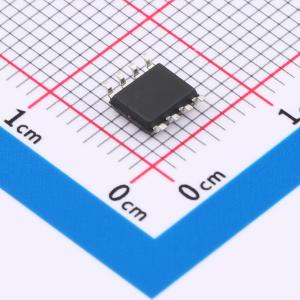

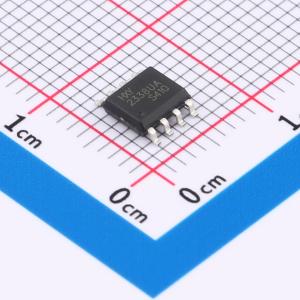

温馨提醒：图片仅供参考，商品以实物为准
HOPA2338UA
HOPA2338UA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款运算放大器为双路类型。具有12.5MHz的高增益带宽积，在较宽频率范围内性能出色。输入偏置电流低至0.2pA，极小。压摆率为4.6V/us。适用于各类电子产品的信号处理，可实现精准、高效的信号放大与传输。
- 商品型号
- HOPA2338UA
- 商品编号
- C22392767
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.124242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 11MHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 11V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 功能特性 | - |
商品概述
HOPAx338 系列单通道、双通道和四通道运算放大器代表了新一代通用、低功耗运算放大器。其具备轨到轨输入和输出摆幅、低静态电流（典型值 750 μA）、宽带宽（11 MHz）以及极低噪声（10 kHz 时为 8 nV/√Hz）等特点，使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用中。HOPAx338 放大器的稳健设计为电路设计者提供了易用性：在高达 300 pF 的容性负载下保持单位增益稳定、集成了射频/电磁干扰抑制滤波器、在过驱动条件下无相位反转，以及高静电放电保护（5 kV HBM）。HOPAx338 放大器针对低至 +1.8 V（±0.9 V）至高至 +5.5 V（±2.75 V）的电压工作进行了优化，工作温度范围为 0℃ 至 70℃；在扩展温度范围 -40℃ 至 +125℃ 内，工作电压范围为 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）。HOPA338（单通道）提供 SOT-23-5L 封装。HOPA2338（双通道）提供 SOIC-8 封装。
商品特性
- 低输入失调电压：最大值 ±0.35 mV
- 宽单位增益带宽：11 MHz
- 高压摆率：11 V/μs
- 快速建立时间：0.26 μs 至 0.1%
- 低噪声：10 kHz 时为 8 nV/√Hz
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 单电源电压范围：1.8 V 至 5.5 V（0℃ 至 70℃）
- 低电源电流：5V 电源下每放大器 750 μA
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 电池供电仪器
- 消费电子
- 工业电子
- 医疗电子
- 笔记本电脑
